8 Kommunikationsmodule
Publikation 2711P-IN017A-MU-P
4. Positionieren Sie das Kommunikationsmodul so, dass der Anschluss an der
Unterseite des Moduls mit dem Anschluss an der Basiseinheit bündig ist.
5. Drücken Sie das Kommunikationsmodul nach unten, bis eine feste
Steckverbindung hergestellt ist.
6. Ziehen Sie die drei unverlierbaren Schrauben, mit denen das Modul am Terminal
befestigt wird, beginnend in der unteren linken Ecke des Moduls fest. Wenden
Sie dabei ein Schraubenanzugsmoment von 0,34 bis 0,45 Nm an.
So ersetzen Sie ein Kommunikationsmodul:
1. Unterbrechen Sie die Spannungsversorgung des Terminals.
2. Ziehen Sie die Kommunikationskabel vom Kommunikationsmodul ab.
3. Lösen Sie die drei Schrauben, mit denen das Kommunikationsmodul am
Terminal befestigt ist.
4. Heben Sie das Kommunikatonsmodul vorsichtig vom Terminal ab, und legen Sie
es beiseite.
5. Führen Sie die zuvor beschriebenen Schritte 4 bis 6 aus.

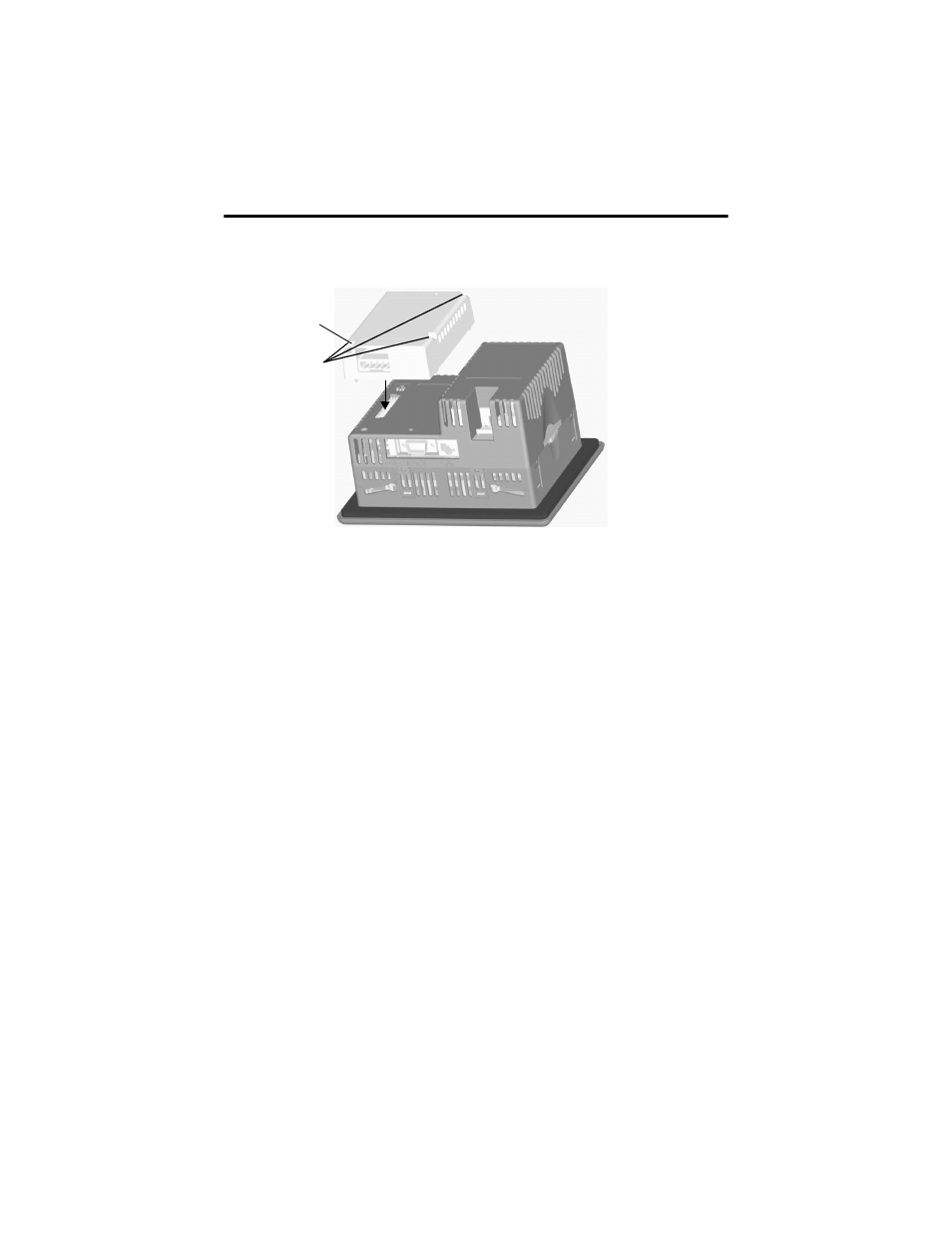

Unverlierbare
Schrauben
Ziehen Sie diese
Schraube zuerst an.
