Mount the module, Status indicator – Rockwell Automation 2080-LC50-48AWB_48QBB_48QVB_48QWB Micro850 48-Point Programmable Controllers Installation Instructions User Manual
Page 9

Micro850 48 Point Programmable Controllers 9
Publication 2080-IN008B-EN-P - April 2014

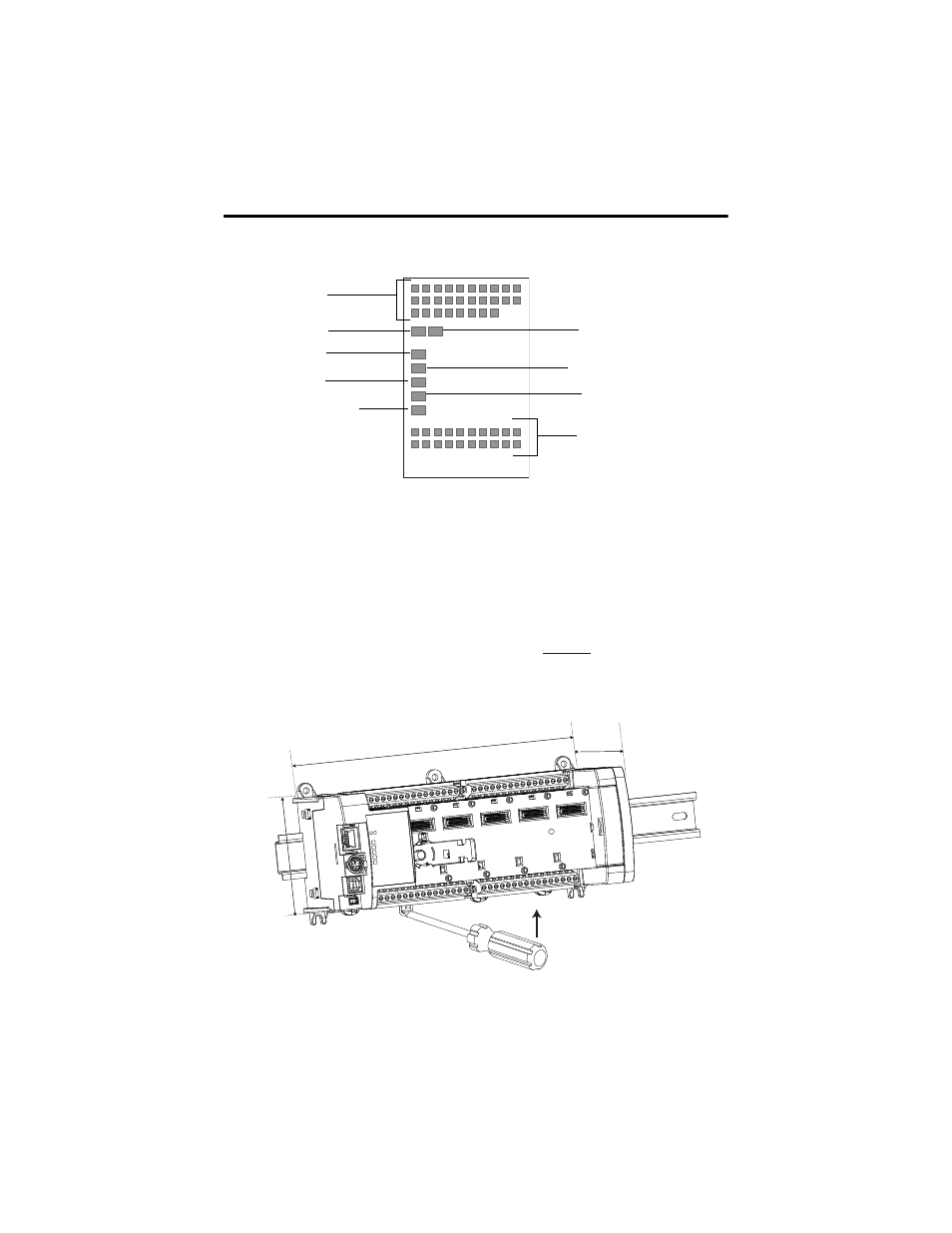

Status Indicator
Mount the Module
Most applications require installation in an industrial enclosure to reduce the effects of electrical
interference and environmental exposure. Locate your controller as far as possible from power
lines, load lines, and other sources of electrical noise such as hard-contact switches, relays, and
AC motor drives. For more information on proper grounding guidelines, see the Industrial
Automation Wiring and Grounding Guidelines, publicat
.
Mounting Dimensions and DIN Rail Mounting
45037
Input status
Run status
Force status
Network status
Fault status
Serial communications
status
Module status
Output status
Power status
45916
238 mm (9.37 in.)
80 mm
(3.15 in.)
90 mm
(3.54 in.)
Mounting dimensions do not include mounting feet or DIN rail latches.
