Publication RF-160ML – December 1997
4 Módulo de filtro de línea
➀ Para uso residencial, comercial e industria ligera. Probado con una longitud de cable de motor máxima
de 25 m. Los resultados prácticos pueden variar.

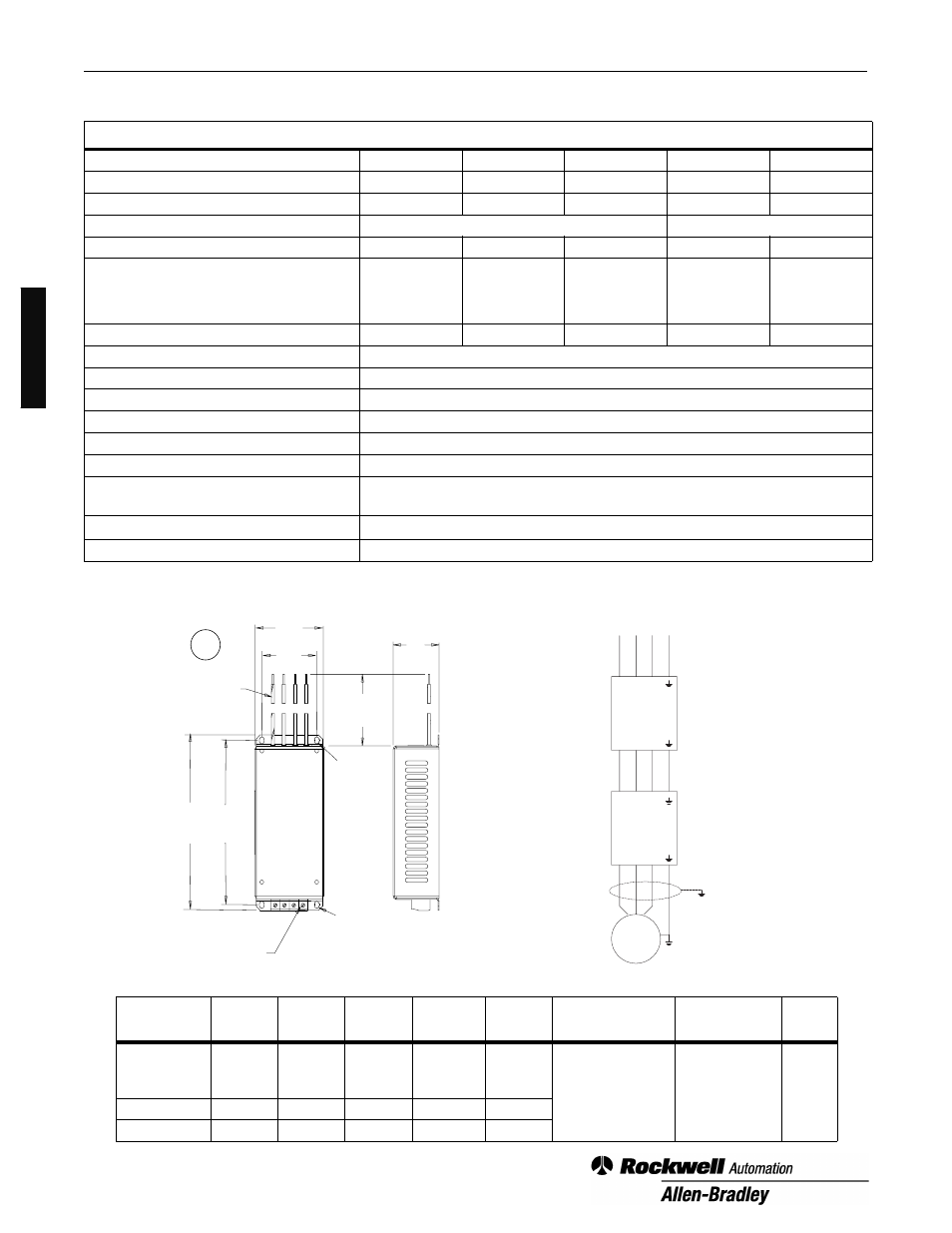

Tabla de especificaciones para el Módulo de filtro de línea Bulletin 160
Módulo de filtro de línea 160S-RFA-6-A 160S-RFA-10-A 160S-RFA-16-A 160-RFB-3-A 160-RFB-9-A
Frecuencia, voltaje de entrada 1~ / 200-240V 1~ / 200-240V 1~ / 200-240V 3~ / 200-460V 3~ / 200-460V
Corriente nominal 6,5A 10A 16,3A 3,5A 9,5A
Margen de operación (V), (Hz) 180-265V, 43-62 Hz 180-506V, 48-62 Hz
Disipación de potencia (W) 4 W 6,4 W 10 W 3 W 8 W
Corriente de fuga (Peor caso mA)
Tensión de entrada, de marcha normal Tol. 3% 3,27 mA 3,27 mA 3,27 mA 1,52 mA 2,06 mA
Acc EN60950 Método de falla 3,27 mA 3,27 mA 3,27 mA 19,6 mA 28,3 mA
Peso (kg) 0,46 kg 0,46 kg 0,46 kg 0,55 kg 0,77 kg
Gabinete IP 20
Temperatura de operación 0
°
C a 50
°
C
Temperatura de almacenamiento -25
°
C a 85
°
C
Humedad relativa 0 a 95% (no condensada)
Vibración 1,0 G en operación – 2,5 G no en operación
Sacudida eléctrica 15 G en operación – 30 G no en operación
Altura 1.000 m (3.200 pies) sin desclasificación; comuníquese con la fábrica
si desea información sobre la desclasificación
Normas EMC (sobre seguridad electromagnética) Red de CA EN 50081-1 (Límite equivalente a EN 55011, Clase B, Grupo 1) ➀
Aprobaciones y estándares internacionales Directiva de baja tensión CE
mm
(in.)
B
GROUND WIRE
GROUND SCREW
E
C
A D
G
F
H
L1 L2 L3
L1’ L2’ L3’
R
L1
S
L2
T
L3
160S–RFA__
160–RFB__
160 SSC
T1
U
T2
V
T3
W
M
LINE, AC MAINS
SHIELDED CABLE
OR
CONDUIT
Croquis a mano alzada
Diagrama de conexión
Módulo de filtro
de línea
A B C D E F G H
160S-RFA-6-A
160S-RFA-10-A
160S-RFA-16-A
182 (7,17) 75,0 (2,95) 30,0 (1,18) 167,0 (6,57) 60,0 (2,36) 6,5 x 4,5 (0,26 x 0,18)
orificio ovalado
(2 sitios)
orificio de
4,2 (0,17)
de diámetro
(2 sitios)
200
(7,87)
160-RFB-3-A 182 (7,17) 75,0 (2,95) 35,0 (1,38) 167,0 (6,57) 60,0 (2,36)
160-RFB-9-A 182 (7,17) 75,0 (2,95) 47,5 (1,87) 167,0 (6,57) 60,0 (2,36)
CABLE A TIERRA
TORNILLO A TIERRA
CABLE
O
CONDUCTO BLINDADO
RED DE CA
E
