Rockwell Automation 440T Solenoid Key Release Unit - SRUE - Manual (Page 2)

6 x M4 Resistorx
70,0
82
90,0
132
70,0

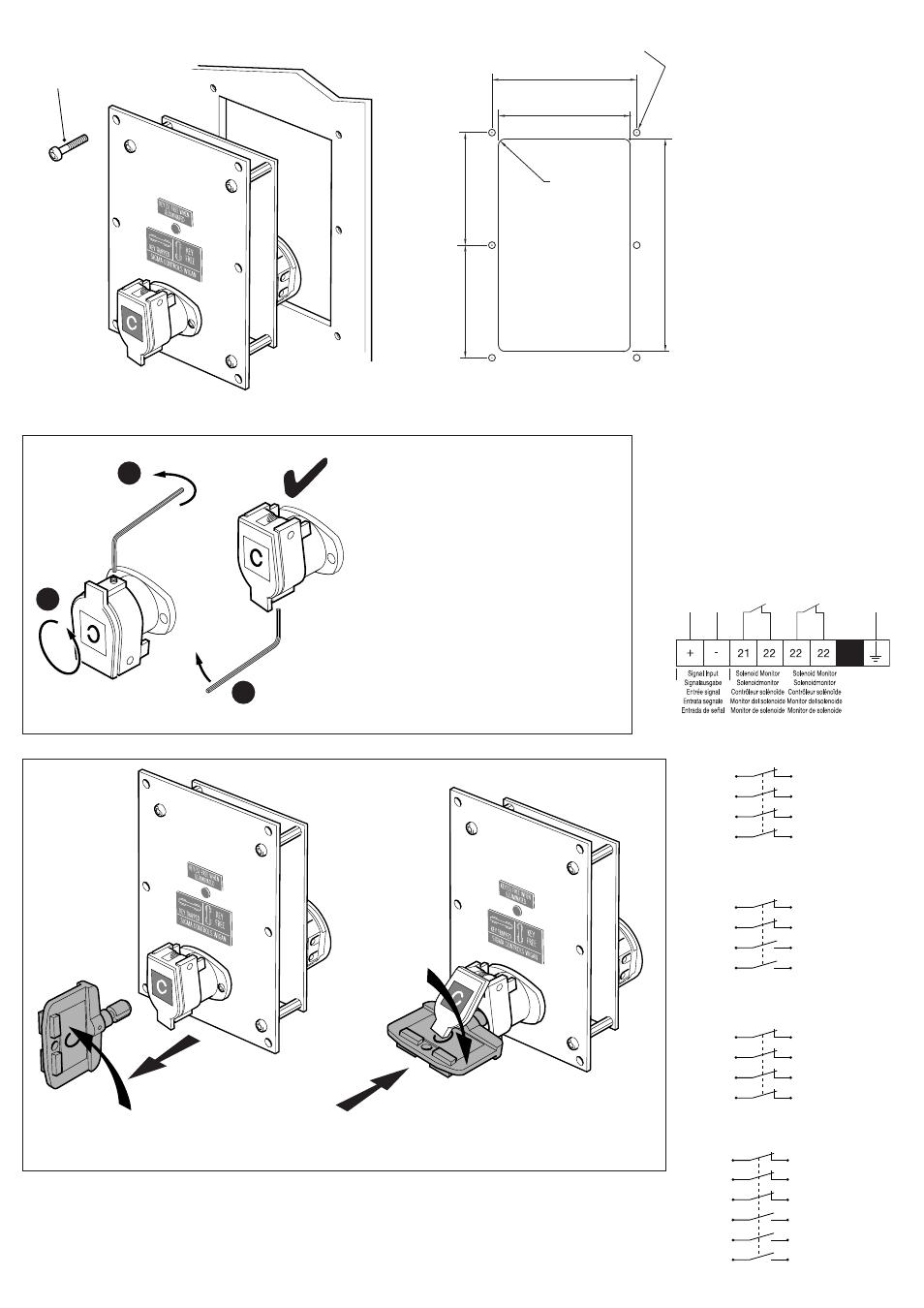

PANEL CUTOUT
R4 MAX
6 x ∅ 4,5
SCHALTFELDAUSSCHALTER
DECOUPE TABLEAU
ESCLUSIONE PANNELLO
RECORTE DEL PANEL
2.5 mm
1
2
3
POWER OFF / STROM AUS / HORS TENSION
SPENTO / APAGADO
POWER ON / STROM EIN / SOUS TENSION
ACCESO / ENCENDIDO
1(20A)
3(20A)
5(20A)
7(20A)
2(20A)
4(20A)
6(20A)
8(20A)
1(20A)
3(20A)
5(20A)
7(20A)
2(20A)
4(20A)
6(20A)
8(20A)
SRUE 10, 12 & 30
SRUE 11, 22 & 33
1(32A)
3(32A)
5(32A)
7(32A)
2(32A)
4(32A)
6(32A)
8(32A)
SRUE 12, 23 & 34
3(20A)
5(20A)
7(20A)
9(20A)
4(20A)
6(20A)
8(20A)
10(20A)
1(20A) 2(20A)
11(20A) 12(20A)
SRUE 13, 14 & 35
Safety
Safety
Safety
Aux
Aux
Aux
Safety
Safety
Safety
Safety
Safety
Safety
Aux
Aux
Safety
Safety
Safety
Safety
Units should be installed with flip cap hinge uppermost.
Einheiten sollten mit der Flipkappe ganz oben installiert
werden.
Les unités doivent être installées avec la charnière du
couvercle en haut.
Le unità devono essere installate con la cerniera del
coperchio a scatto in alto.
Las unidades deben instalarse con la bisagra de la tapa
abatible hacia arriba.
