Rockwell Automation 700-HRV52xx Electronic Timer - Manual (Page 4)

41063-205-01 (03)
2256882-0A
Printed in China
http://www.ab.com/manuals/
2
6
7
10
Solid-state Signal Input (S): Proximity switch, photoelectric switch, etc.
Entrées de Signaux à Semi-conducteur (S): Commutatuer de proximit é commutatuer photo é lectrique etc.
Halbleiter-Signal-Eingãnge (S): Näherungsschalter, photoelektrischer schalter, etc.
Entradas de Se ñal Transistorizadas (S): Conmutador de proximidad, conmutador fotoelectrico, etc.
Entradas de Sinal Transistorizados (S): Tomada de proximidade, tomada foto électrica, etc.
Entradas de estado sólido (R, S, G): Chave de proximidade, chave fotoelétrica etc.
(+) 12...24VDC ( )
S
+ 12...24VDC
COM
COM

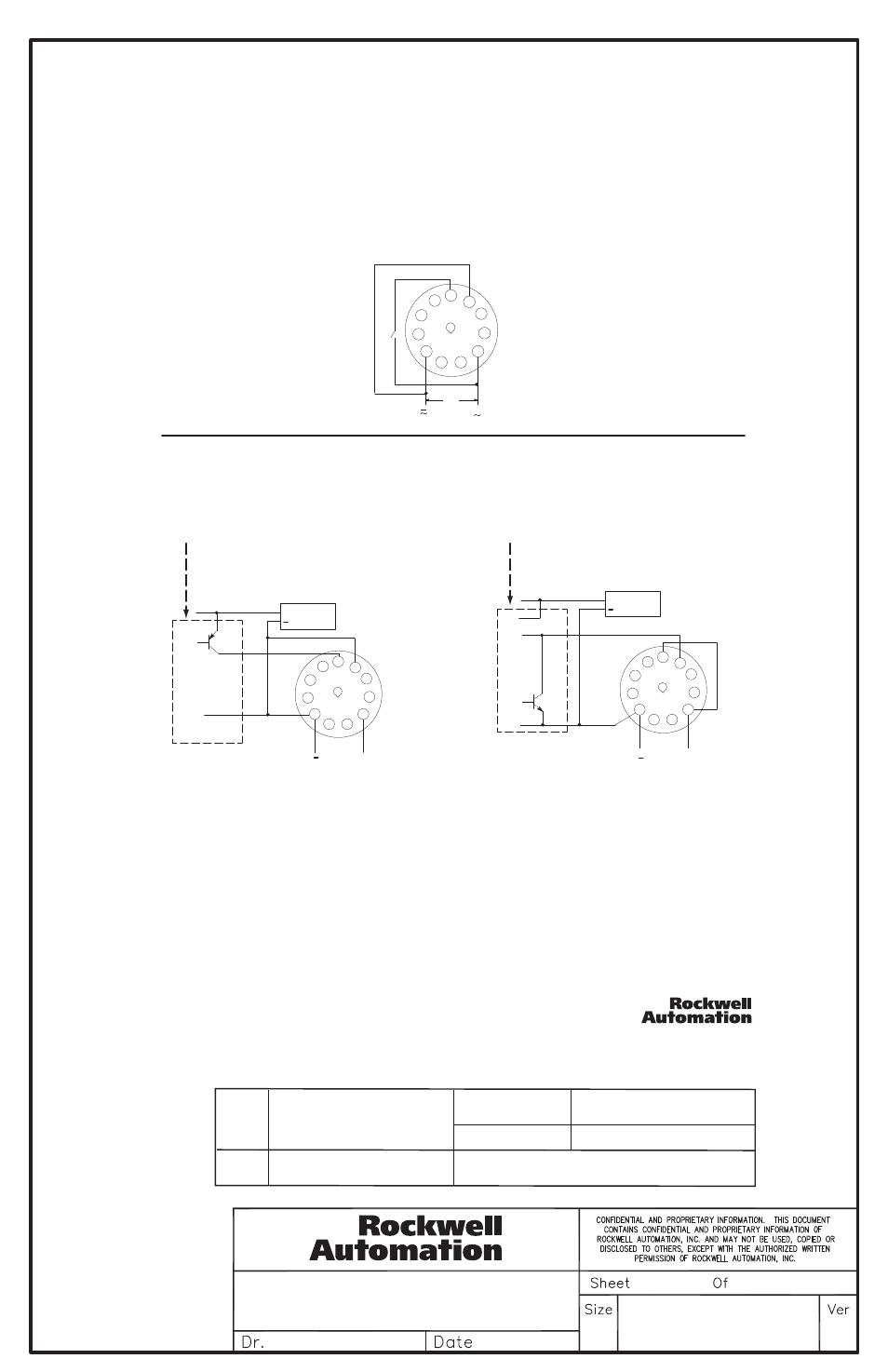

PNP Wiring Diagram + 700-HRV_ _ VDC supply
S - Starts timing cycle.
S - Lance le temps de transition
S - startet Taktgebungszyklus
S: avvia il ciclo di temporizzazione
S - Inicia ciclo de intervalos
S - Inicia o ciclo do temporizador
S
2
6
7
10
U
( ) ( + )
A1
21
24
A2
NPN Wiring Diagram + 700-HRV_ _ VDC supply
2
6
7
10
0 V
(+) 12...24 VDC ( )
S
+ 12...24 VDC
COM
COM
Trigger Connection
Connexion du déclencheur
Auslöseranschluss
Connessione trigger
Conexión de disparador
Conexão do disparador
41063-205
BUL. 700-HRV52__ SER C
TIMING RELAY
INSTRUCTION SHEET
03
M. GUELMI 06-07-13
4 4
B
2 SIDES PRINTED,
BODY STOCK WHITE,
BODY INK BLACK 420mm x 297mm 52.5mm x 74.25mm
-01
FLAT FOLDED
SIZE MATERIAL
PART
NO.
