Installation in normalen Umgebungen Installation in staubigen Umgebungen* und bei tiefen Temperaturen (1)
( * = gemessene Staubkonzentration > 1 mg/m³ )
Wartungsmaßnahmen Jährlich oder alle 2000 Schaltungen oder Halbjährlich oder alle 1000 Schaltungen
nach Auslösung wegen Kurzschlusses oder nach Auslösung wegen Kurzschlusses
Fristen
Wartungsplan
Es werden die Tabellen des Wartungsprogramms mit Angabe der Wartungsfristen und der nacheinander auszuführenden
Wartungstätigkeiten angegeben.
Darüber hinaus sollten die folgenden Regeln beachtet werden:
– Auch die Leistungsschalter, die nur selten geschaltet werden oder über lange Zeit ein- oder ausgeschaltet bleiben, müssen dem
Wartungsplan unterzogen werden..
– Um die Wartungsfristen korrekt planen zu können, empfiehlt sich die Installation des mechanischen Schaltspielzählers (auf Anfrage
Kontrollen und Generalreinigung
Vor Ausführung des Eingriffs:
- Den Leistungsschalter ausschalten und sicherstellen, dass die Einschaltfedern entspannt sind
- Für Eingriffe an Leistungsschaltern in der festen Ausführung den Hauptstromkreis und die Hilfsstromkreise stromlos
machen und die Anschlüsse auf der Speise- und auf der Lastseite gut sichtbar erden.
- Die Anlage gemäß den geltenden Normen und Gesetzen in einen sicheren Zustand versetzen.
Das Gerät (Ausschaltelement) auf Verschmutzung kontrollieren und Staub, Öl- und Fettflecken mit einem sauberen und
trockenen Tuch entfernen. Ggf. Alkohol oder einen nicht aggressiven Reiniger verwenden.
Kontrollieren, ob am Gerät die Schilder mit den technischen Kenndaten angebracht sind.
Die Schilder mit einem sauberen und trockenen Tuch reinigen.
Kontrollieren, ob Faktoren wie Überhitzung oder Risse vorliegen, welche den Isolierteilen des Leistungsschalters schaden könnten.
Die Trennkontakte müssen eine silbrige Farbe haben und dürfen keine Erosions- oder Rußspuren aufweisen.
Sicherstellen, dass sich im Einbauraum des Leistungsschalters keine Fremdkörper befinden.
Hauptstromverbindungen zwischen Leistungsschalter und Schaltanlage
Die Isolierteile mit einem trockenen Pinsel oder Tuch von Staub und Schmutz säubern.
Ggf. einen nicht aggressiven Reiniger verwenden.
Sicherstellen, dass die Anschlüsse keine Spuren einer Überhitzung aufweisen.
Das Problem erkennt man an der geänderten Farbe der Kontaktteile; die Kontaktteile haben normalerweise eine silbrige Farbe.
Den Festsitz der Schrauben auf Grundlage der in der Installationsanleitung und in den Katalogen angegebenen
Anzugsdrehmomente kontrollieren.
Hilfsstromkreise
Sicherstellen, dass die Kabel richtig angeschlossen sind und dass di Kabelbinder richtig sitzen.
Den Festsitz der Befestigungsschrauben des Leistungsschalters auf Grundlage der in der Installationsanleitung angegebenen
Anzugsdrehmomente kontrollieren.
Wartungsmaßnahmen
Zubehör
Die Befestigung des Zubehörs des
Leistungsschalters kontrollieren.

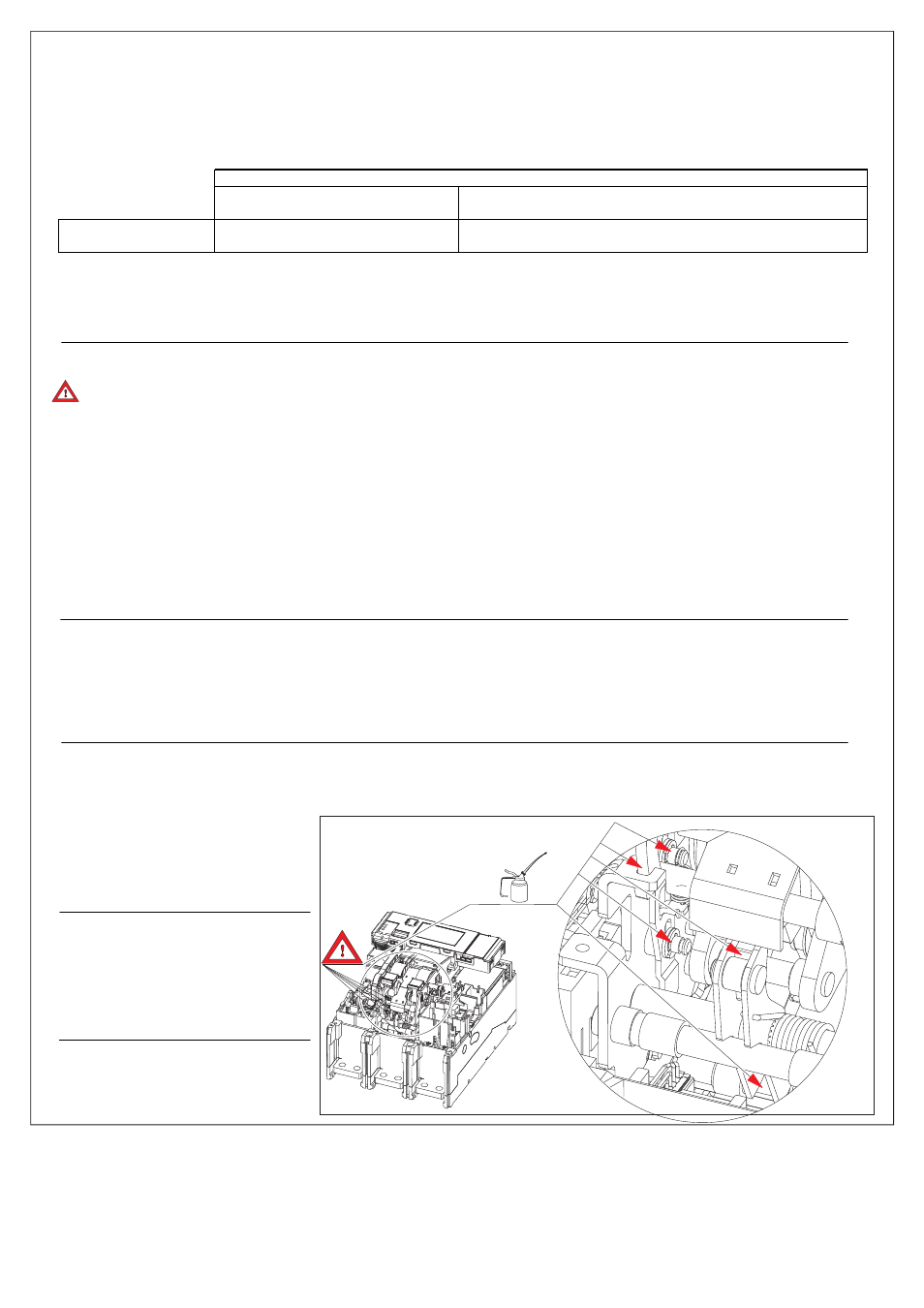

Mechanischer Antrieb 140G-NS
Die Wellen und die Öffnungs- und
Schließklauen mit Fett MOBILGREASE
28 (EXXON MOBIL) schmieren (Abb. 2);
Abb. 2
Zum Aus- und Einbauen der Abdeckung siehe die Installationsanleitung des Leistungsschalters, die auch auf der Website
verfügbar ist.
(1) Für in Version für tiefe Temperaturen sind die Instandhaltungen anwendbar, die für die Installationen in staubiger
Umgebung vorgesehen sind.
