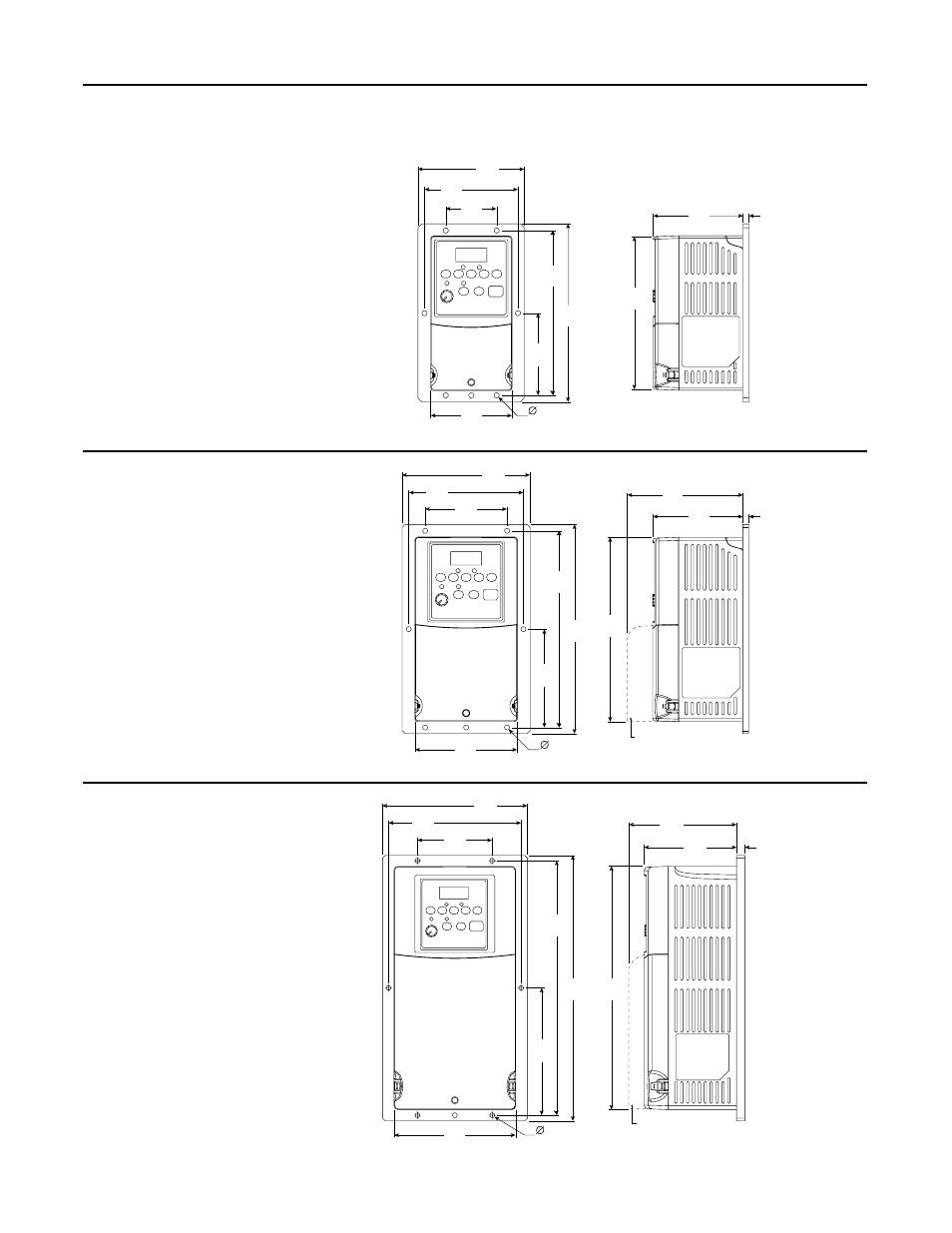

Replacement Plate Drive / An einer Ersatzplatte montierter FU / Variateur de rechange sur plaque /
Inverter con piastra di ricambio / Variador de placa de repuesto / Drive op vervangingsplaat /
Inversor com placa de reposição
104.8
(4.13)
175
(6.89)
152
(5.98)
163
(6.42)
81.5
(3.21)
6
(0.24)
88
(3.46)
92
(3.62)
80
(3.15)
50
(1.97)
5.3
(0.21)
Frame A
Baugrö
βe A
Taille A
Quadro A
Tamaño A
Frame A
Gabinete A
125
(4.92)
204
(8.03)
180
(7.09)
192
(7.56)
96
(3.78)
9.5
(0.37)
88
(3.46)
113
(4.45)
112
(4.41)
100
(3.94)
80
(3.15)
5.3
(0.21)
22B-CCB
Frame B
Baugrö
βe B
Taille B
Quadro B
Tamaño B
Frame B
Gabinete B
155
(6.10)
284
(11.18)
260
(10.24)
272
(10.71)
136
(5.35)
9.5
(0.37)
98.5
(3.88)
123.5
(4.86)
142
(5.59)
130
(5.12)
80
(3.15)
5.3
(0.21)
22B-CCC
Frame C
Baugrö
βe C
Taille C
Quadro C
Tamaño C
Frame C
Gabinete C
