Operation Method

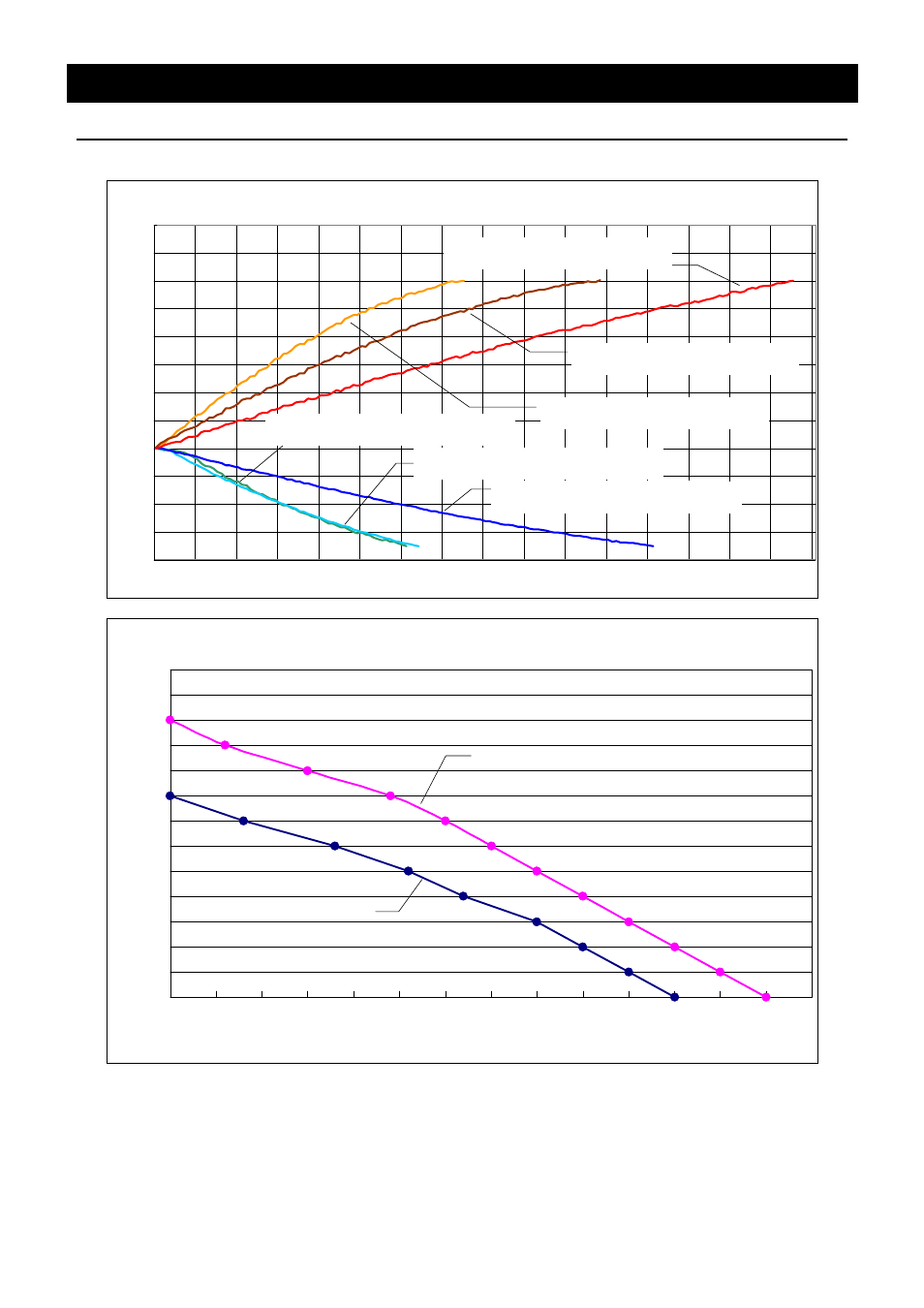

Cooling curve, cooling capacity curve (reference data)
CLH400加熱・冷却曲線 室温20℃
-20.0
-10.0
0.0
10.0
20.0
30.0
40.0
50.0
60.0
70.0
80.0
90.0
100.0
0
30
60
90
120
150
経過時間（℃）
温度（
℃）
外部槽液量 エチレングリコール50％20L
外部槽液量 エチレングリコール50％10L
外部槽液量 エチレングリコール50％5L
外部槽液量 水道水5L
外部槽液量 水道水10L
外部槽液量 水道水20L
CLS400/CLH400流量楊程
0
0.5
1
1.5
2
2.5
3
3.5
4
4.5
5
5.5
6
6.5
0
0.5
1
1.5
2
2.5
3
3.5
4
4.5
5
5.5
6
6.5
7
流量（L/min）
楊程（ｍ）
60Hz
50Hz
CLH400 heating and cooling curves at a room temperature of 20°C
Te
mperat
ure (
°C)
Elapsed time (minutes)
Fluid quantity in external water tank:
10 litters of tap water
Fluid quantity in external water tank:
5 litters of tap water
Fluid quantity in external water tank:
5 litters of ethylene glycol 50%
Fluid quantity in external water tank:
20 litters of tap water
Fluid quantity in external water tank:
10 litters of ethylene glycol 50%
Fluid quantity in external water tank:
20 litters of ethylene glycol 50%
CLS400/CLH400 Flow rate and head
Head (m)
Flow rate (L/min)
