Operating the machine

Pos : 7. 7 / 00005 Übersc hrift en/1. 1 Ü berschrif ten/ 1. 1 Ü bers chrift en BDA/ 11 Grafisc he Ansic ht en der Bedi enelement e und der Anzeig e @ 0\mod_1226566362336_9. doc @ 3537 @ @ 1

5.3 Operating elements and displays

Pos : 7. 8 / 00010 Bedienungsanlei tungen Kapit elsamml ung en/PT 100 ( 2011)/0015 PT 100 Bedi enung/1520 PT 100 M odul Ansicht der Bedi en element e @ 3\ mod_1302779709117_9. doc @ 24964 @ @ 1

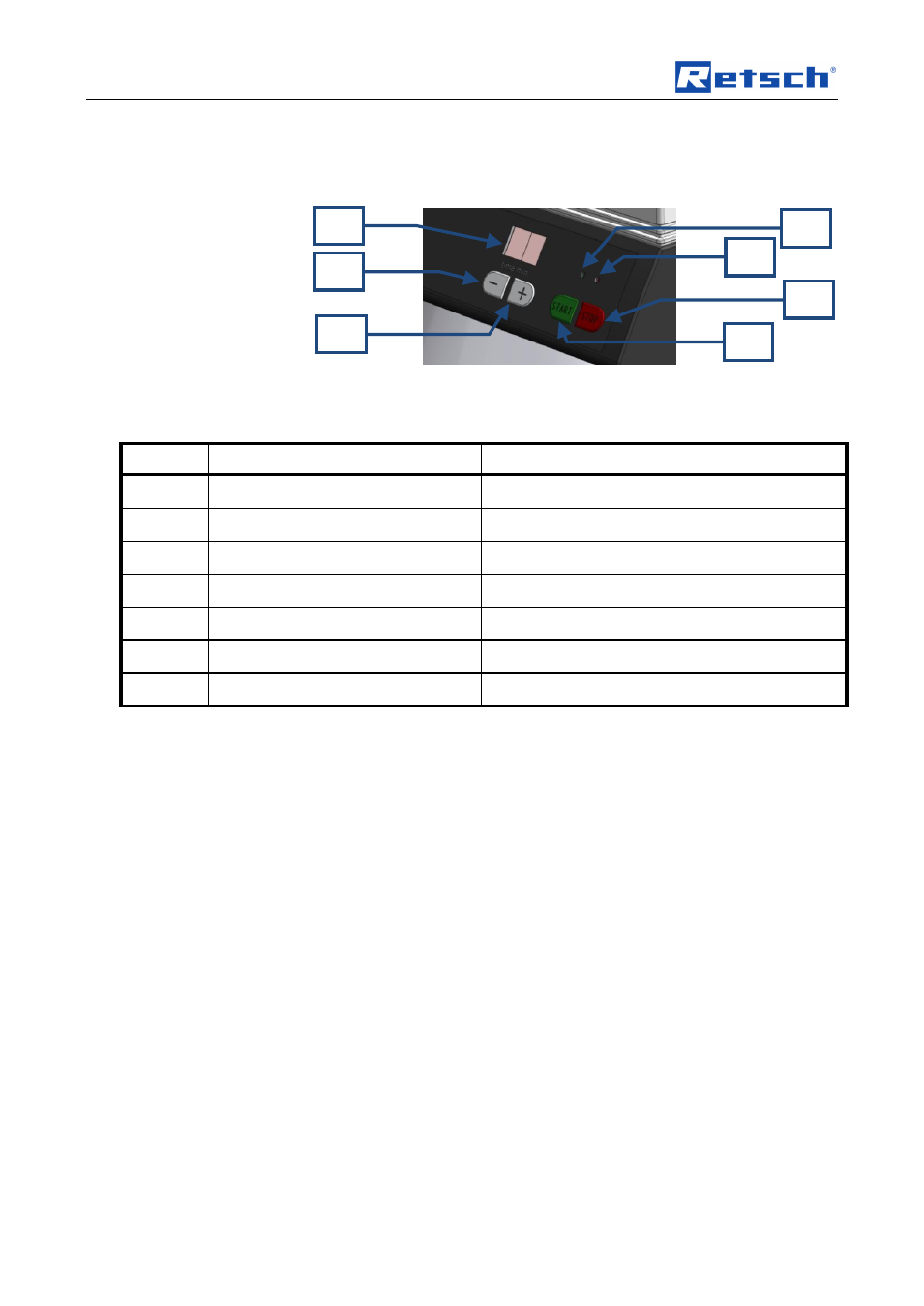

Fig. 5: Control panel

Pos : 7. 9 / 00005 Übersc hrift en/1. 1 Ü berschrif ten/ 1. 1 Ü bers chrift en BDA/ 11 Ü bersic hts tabelle der Bedi enel ement e und der Anz eige @ 0\ mod_1228990697273_9.doc @ 4978 @ @ 1

5.4 Overview Table of the Operating Elements and the Display

Pos : 7. 10 /00010 Bedi enungsanleit ung en Kapitels ammlungen/ PT100 (2011)/ 0015 PT 100 Bedienung/ 1515 PT100 M odul Ü bersic hts tabelle Bedi enelement @ 3\ mod_1302779928520_9.doc @ 25072 @ @ 1

Element

Description

Function

Display

Displays the set dividing time and the error messages

- button

Reduces the dividing time

+ button

Increases the dividing time

Green LED

Display device switched on / running

Red LED

Device stopped

STOP button

Stopping the device/ pause

START button

Starting the device

Pos : 7. 11 /00005 Ü berschrif ten/ 1. 1 Ü bersc hrift en/ 1. 1 Übersc hrift en BD A/ 11 Teil kr one montier en @ 4\ mod_1315215336450_9. doc @ 25590 @ 2 @ 1

5.5 Mounting the dividing head/dg_bm "text_mod_1315215336450_0001">
