Operation and control

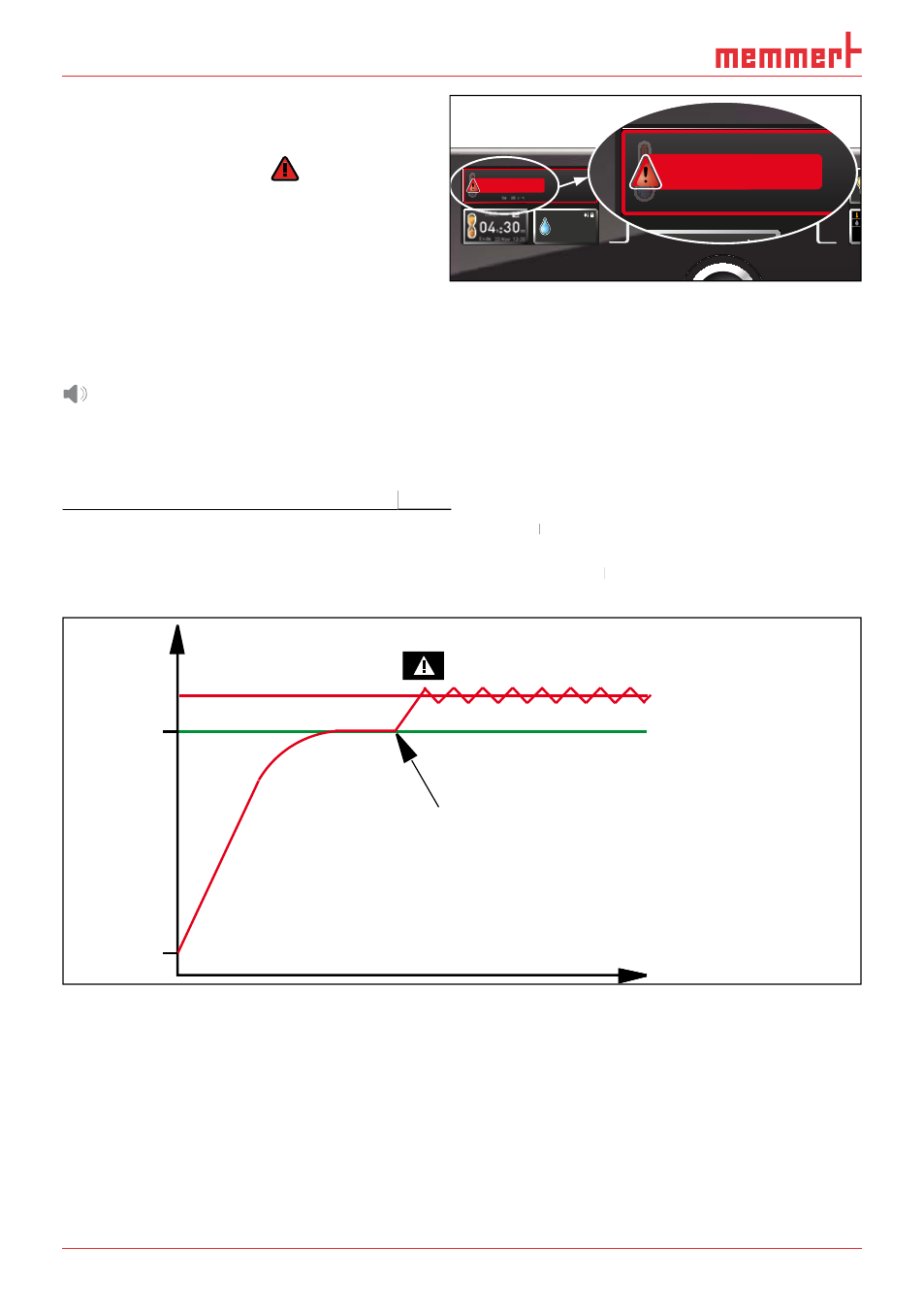

If temperature monitoring has been
triggered, this is indicated by the tempera-
ture display: the actual temperature is
highlighted in red and a warning warning
symbol is shown ( Fig. 14 ). The type of
temperature monitoring triggered (TWW in
this example) is shown beneath the
temperature. Information on what to do in
this case is provided in the chapter
Malfunctions, warning and error messages
on page 32.
If the acoustic signal for Alarm has been
activated in menu mode ( Sound , see page 45, which is indicated by the speaker symbol
in the alarm display), the alarm is additionally signalled by an intermittent acoustic signal,
which can be deactivated by pressing the confirmation key.
Before reading how to adjust temperature monitoring (from page 29), please read the
description of the individual monitoring functions here.
Electronic temperature monitoring ( Electronic temperature monitoring (TWW) TWW) Electronic temperature monitoring ( Electronic temperature monitoring ( Electronic temperature monitoring ( Electronic temperature monitoring (
The manually set monitoring temperature min and max of the overtemperature control is max max
monitored by an adjustable over/undertemperature controller (TWW) protection class 3.3 acc.
to DIN 12 880. If the manually set monitoring temperature max is exceeded, the TWW takes max max
over temperature control and begins to regulate the monitoring temperature (Fig. 15).
Setting MAX
Set
temperature
t
°C
Controller error
Emergency operation
Fig. 15 Schematic diagram of how TWW temperature monitoring works
