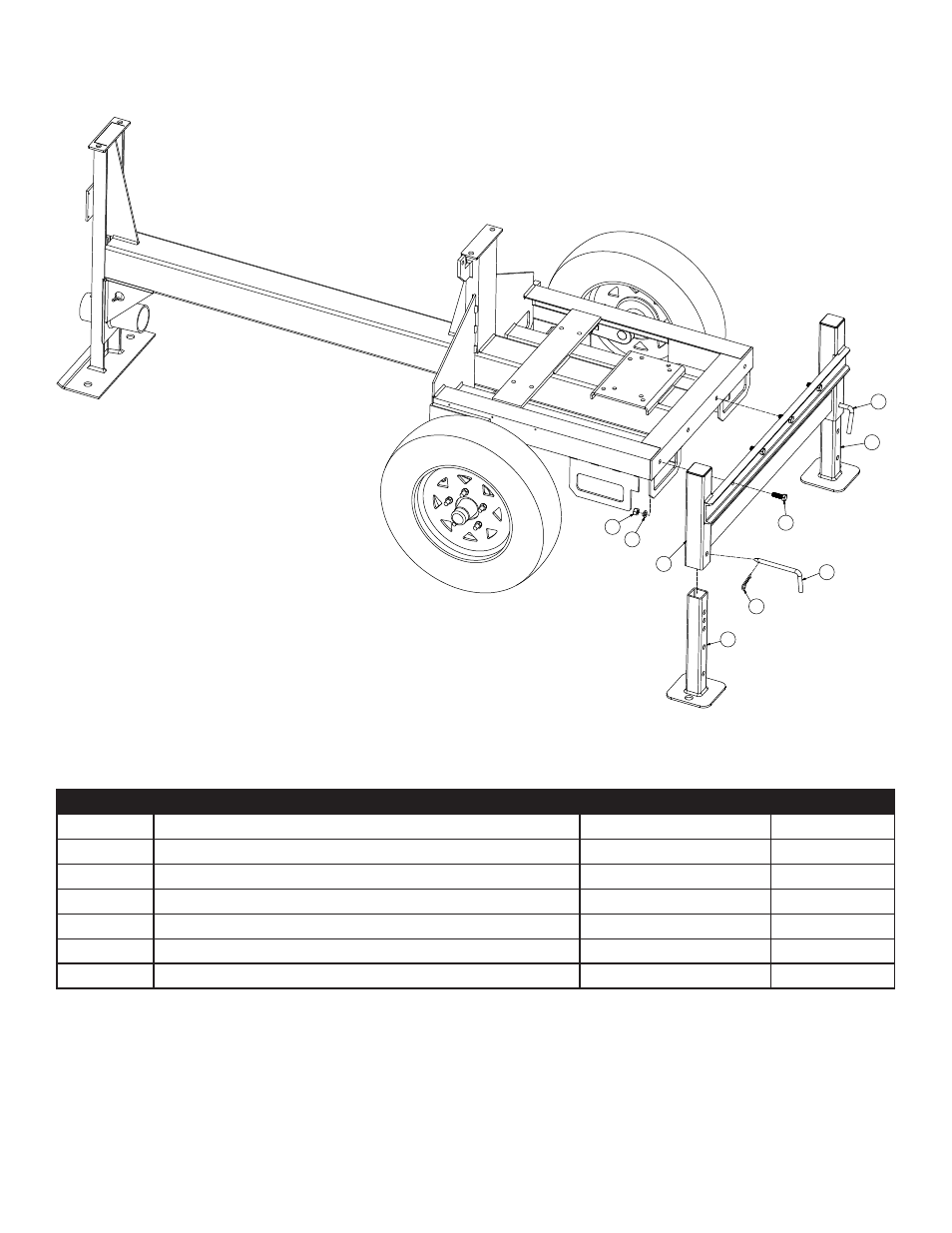

1220MP/1620MP FRAME, OUTRIGGER ASSEMBLY
1220MP/1620MP FRAME, OUTRIGGER ASSEMBLY
PARTS BREAKDOWN
REF #
NAME
PART#
Quantity
2
OUTRIGGER MAIN WELDMENT
WU818
1
3
HEX HEAD CAP SCREW 1/2-13 X 1-1/2"
MIX70343
4
4
LOCK WASHER 1/2"
MIX70655
4
5
HEX NUT 1/2-13
MIX70563
4
6
FOOT WELDMENT, OUTRIGGER
WU819
2
7
PIN, 1/2" X 8-13/16" LG
MIX232257
2
8
SPRING CLIP FOR LOCKING PIN
MIX2776
2
4
3
2
8
7
6
5
7
6
