Marshalltown 1220MP Mortar/Plaster Mixer User Manual
Page 21

21 of 44
104 S. 8th Ave. Marshalltown, IA Phone 800-888-0127 / 641-753-0127 • Fax 800-477-6341 / 641-753-6341 www.MARSHALLTOWN.com
WS1169
6-2014/Rev.A

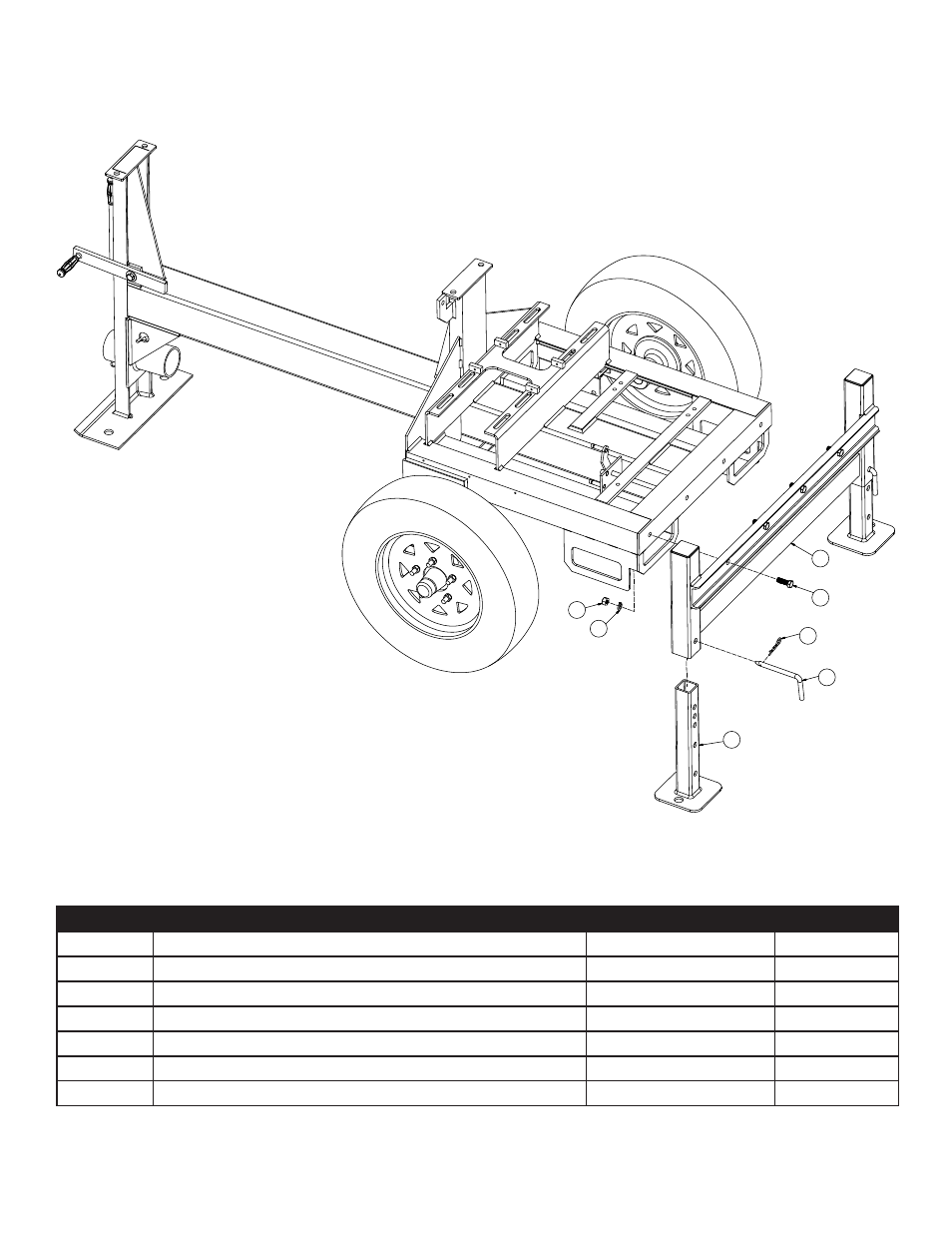

800MP/1200MP FRAME, OUTRIGGER ASSEMBLY
4
3
2
1
7
6
5
REF #
NAME
PART#
Quantity
1
OUTRIGGER MAIN WELDMENT
WU818
1
2
FOOT WELDMENT, OUTRIGGER
WU819
2
3
PIN, .5 X 8.813LG
MIX232257
2
4
SPRING CLIP FOR LOCKING PIN
MIX2776
2
5
HEX HEAD CAP SCREW 1/2-13 X 1-1/2
MIX70343
4
6
HEX NUT, 1/2-13
MIX70563
4
7
LOCK WASHER, 1/2
MIX70655
4
800MP/1200MP FRAME, OUTRIGGER ASSEMBLY
PARTS BREAKDOWN
