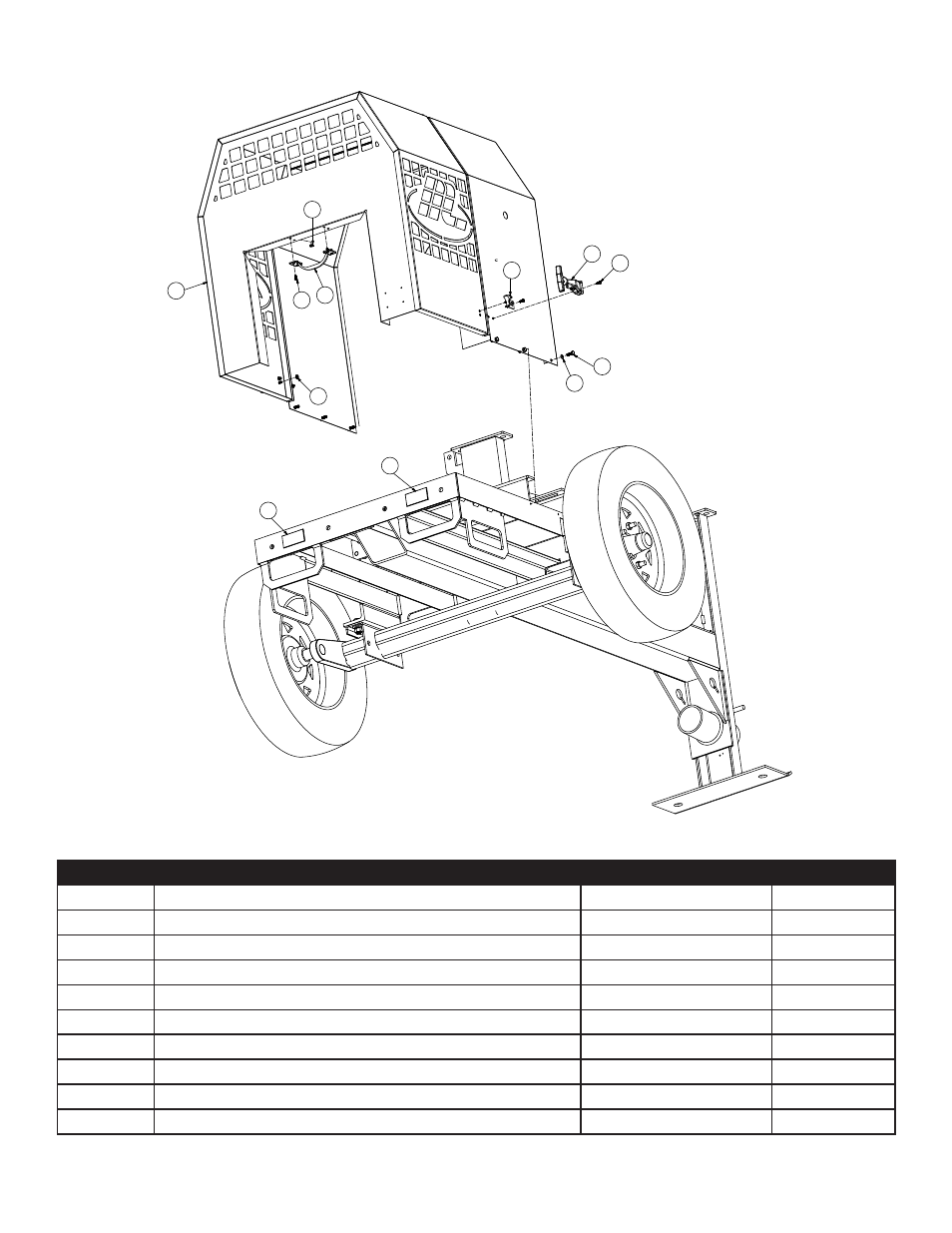

1220MP/1620MP ENGINE HOUSE ASSEMBLY
12 11
4
3
2
1
9
8
7
6
9
4
1220MP/1620MP ENGINE HOUSE ASSEMBLY PARTS BREAKDOWN
REF #
NAME
PART#
Quantity
1
ENGINE HOUSE
WU816
1
2
HEX HEAD CAP SCREW 1/4-20 X 3/4
WR1159
6
3
LOCK WASHER 1/4
MIX70643
6
4
REFLECTOR, RED PIN
MIX32082
2
6
ENGINE HOUSE LATCH ASSY
WX1978 (1 of 2)
2
7
ENGINE HOUSE LATCH KEEPER
WX1978 (2 of 2)
2
8
MACHINE SCREW, PAN HEAD, PHILLIPS DRIVE, 10-24 X 1/2
WR1158
11
9
KEPS NUT, 10-24
MIX70610/70627
15
11
HANDLE, HOUSING, 5-3/4" X 1-1/2"
MIX5402
1
12
#10-24NC X 1/2" PHIL FHMS
WR116
4
