Elektrische Installation
Leistungsanschlüsse
Anschluss Motorhaltebremse
5
l
42 EDKCSCX064 DE/EN/FR 4.0
5.2.3.3 Anforderungen an die Bremsenleitung
ƒ Lenze−Systemleitung mit integrierter Bremsenleitung verwenden.
– Schirmung der Bremsenleitung getrennt auflegen.
ƒ Länge: max. 50 m
ƒ Ist eine getrennt verlegte Bremsenleitung notwendig, verlegen Sie diese
geschirmt.
)
Hinweis!
Durch die Schaltung zur Überwachung des Bremsenanschlusses
entsteht ein zusätzlicher konstanter Spannungsabfall von 1,5 V. Der
Spannungsabfall kann durch eine höhere Spannung am
Leitungseingang kompensiert werden.
Die erforderliche Spannung an X6/B+ und X6/B− errechnet sich für die Lenze−Sy-
stemleitungen wie folgt:
U
K
[V] + U
B
[V] ) 0, 08
ƪ
V
m @ A
ƫ
@ L
L
[m] @ I
B
[A] ) 1, 5 [V]
U K Erforderliche Spannung an 6X/B+ und X6/B− [V]
U
B
Nennbetriebsspannung der Bremse [V]
L L Länge der Bremsenleitung [m]
I
B
Bremsenstrom [A]
B+ B- X6 BD2 BD1 X25
+
+23 ... +30 V DC
max. 1.5 A
F 1.6 A
_ + _
1.5
A
M
3~
+
"
"
ECSXA017

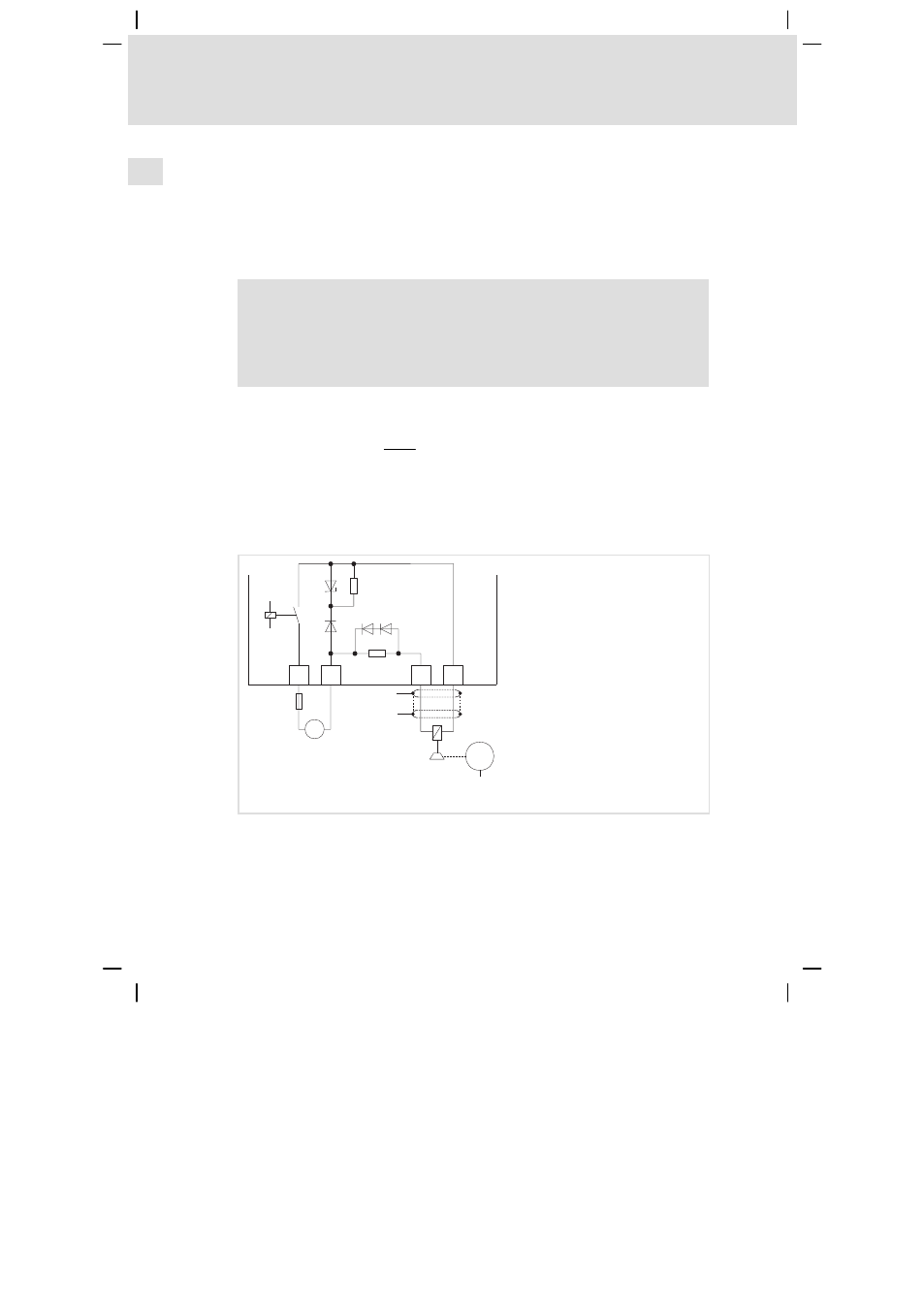

Abb. 5−4 Anschluss der Motorhaltebremse an X25
" HF−Schirmabschluss durch großflächige Anbindung an Funktionserde (siehe
Montageanleitung Schirmbefestigung ECSZS000X0B)
