Sicherheitshinweise
Motor thermisch überwachen
Eigenbelüftete Motoren
2
l
18 EDKCSCX064 DE/EN/FR 4.0
Wirkung der Codestelle C0129/x
0
0.9
0 0.1
C0129/2
0.2 0.3 0.4
0.6
0.7
0.8
1.0
1.1 1
0
0.132
2
I / IN
n / nN
C0129/1
3
9300STD350

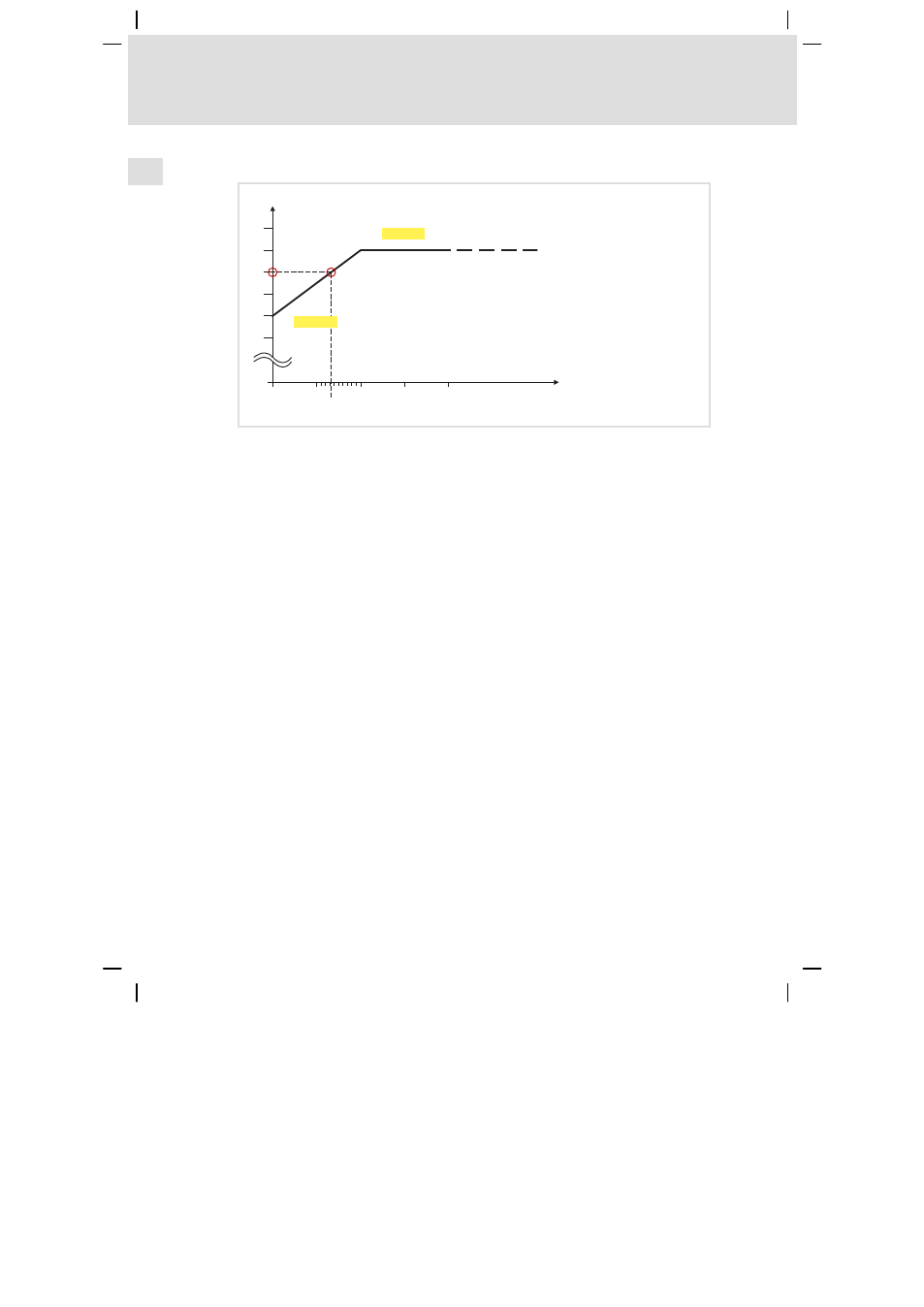

Abb. 2−2 Betriebspunkt im Bereich der Kennlinienabsenkung
Die abgesenkte Drehzahl−/Drehmomentkennlinie (Abb. 2−2) reduziert die zu-
lässige thermische Belastung eigenbelüfteter Normmotoren. Die Kennlinie ist
eine Gerade zu deren Definition zwei Punkte notwendig sind:
ƒ Punkt 0: Festlegung mit C0129/1
Mit diesem Wert ist auch eine Anhebung der maximal zulässigen Belastung
möglich.
ƒ Punkt 1: Festlegung mit C0129/2
Mit größer werdenden Drehzahlen bleibt die maximal zulässige Belastung
unverändert (I
Mot
= I
N
).
In Abb. 2−2 kann für jeden Betriebspunkt ( 2) auf der Kennlinie (0 ... 1) die Mo-
tordrehzahl und der entsprechende zulässige Motorstrom bzw. das Motordreh-
moment (
3) abgelesen werden. 3 kann auch mit den Werten in C0129/1 und
C0129/2 berechnet werden (Bewertungskoeffizient "y", ¶ 19)
