Installation électrique
Partie puissance
Raccordement du moteur
5
l
177 EDKCSCX064 DE/EN/FR 4.0
5.2.2 Raccordement du moteur
ECSXA010

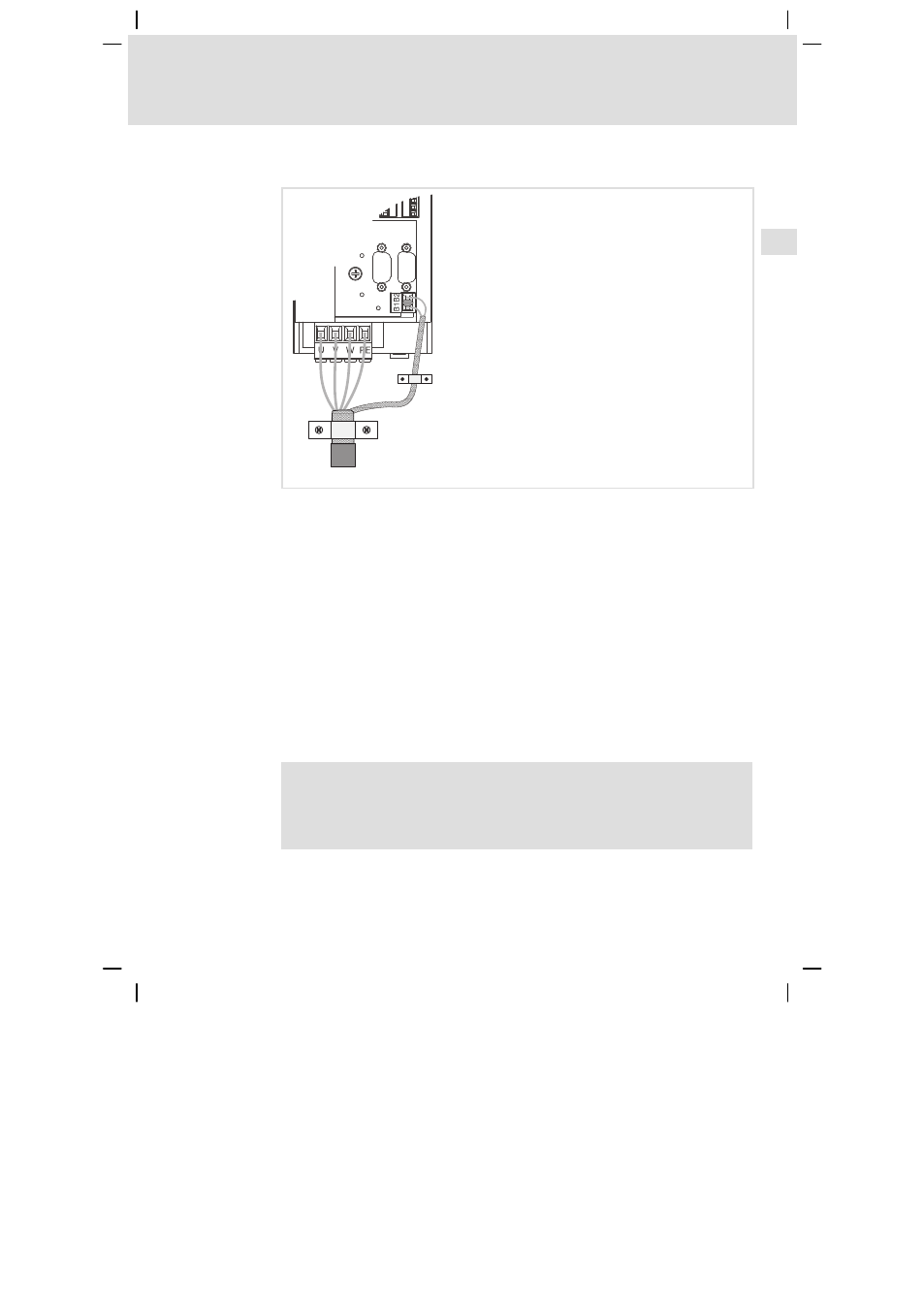

Fig.5−3 Raccordement du moteur et du frein de parking
Câbles moteur
ƒ Utiliser des câbles moteur de faible capacité. Capacité de câble :
– brin/brin : 75 pF/m max. ;
– brin/blindage : 150 pf/m max.
ƒ Longueur : 50 m max., avec blindage
ƒ Sélectionner les sections de câble moteur en fonction du courant moteur
à l’arrêt (I
0
) pour les moteurs synchrones et en fonction du courant
moteur assigné (I
N
) pour les moteurs asynchrones.
ƒ Longueur des bouts de câble non blindés : 40 ... 100 mm (selon la section
de câble)
ƒ Les câbles système Lenze remplissent toutes ces conditions.
ƒ Pour un câblage conforme CEM, utiliser la fixation de blindage
ECSZS000X0B.
,
Instructions de montage relatives à la fixation de blindage
ECSZS000X0B
Consulter cette documentation pour une description détaillée du
câblage conforme CEM.
