Mise en service
Réglages possibles via l’interrupteur DIP frontal
5
EDKMF2113 DE/EN/FR 5.1
99
l
H1inbet−Merker_hidden statusanzeige
Régler le nombre de mots de données paramètres (PCP)
)
Remarque importante !
Les réglages non autorisés sont signalés par la LED jaune (communication)
(
^ 105).
Il est possible d’afficher la position courante des interrupteurs S5/S6 pour le
nombre de mots de données paramètres (PCP) au moyen du code C1917.

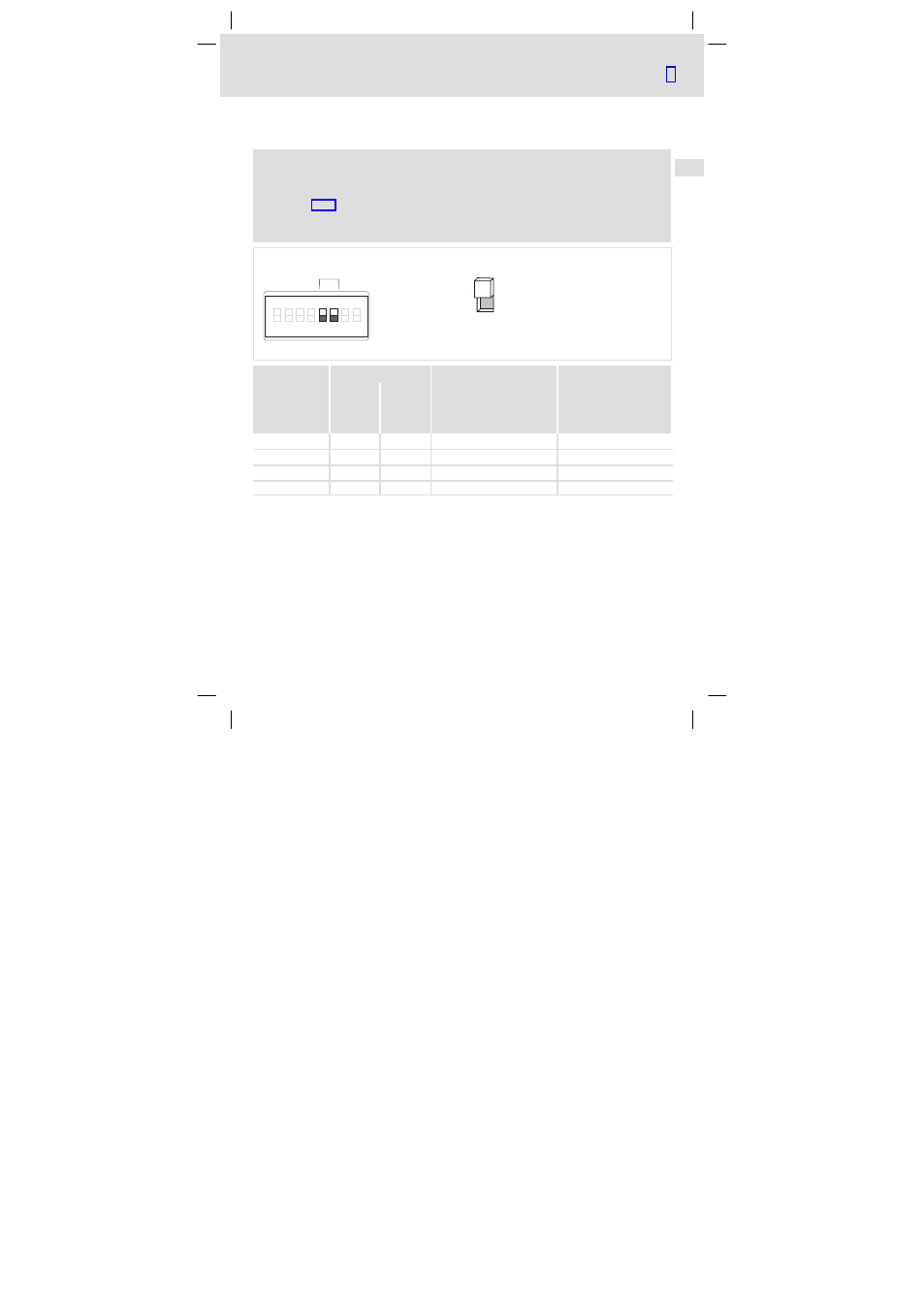

ON
OFF
OPEN
1 2 3 4 5 6 7 8
PCP
Length
2113IBU005
Interrupteur
Nombre max. de mots de
données process (PD)
Code ID
Nombre de mots
de données
paramètres
(PCP)
S5 S6
0 OFF OFF 10 0x03
1 OFF ON 9 0xE3
2 ON OFF 8 0xE0
4 ON ON 6 0xE1
