Etablissement de la connexion vers interbus, Installation électrique – Lenze EMF2113IB User Manual
Page 93
Installation électrique

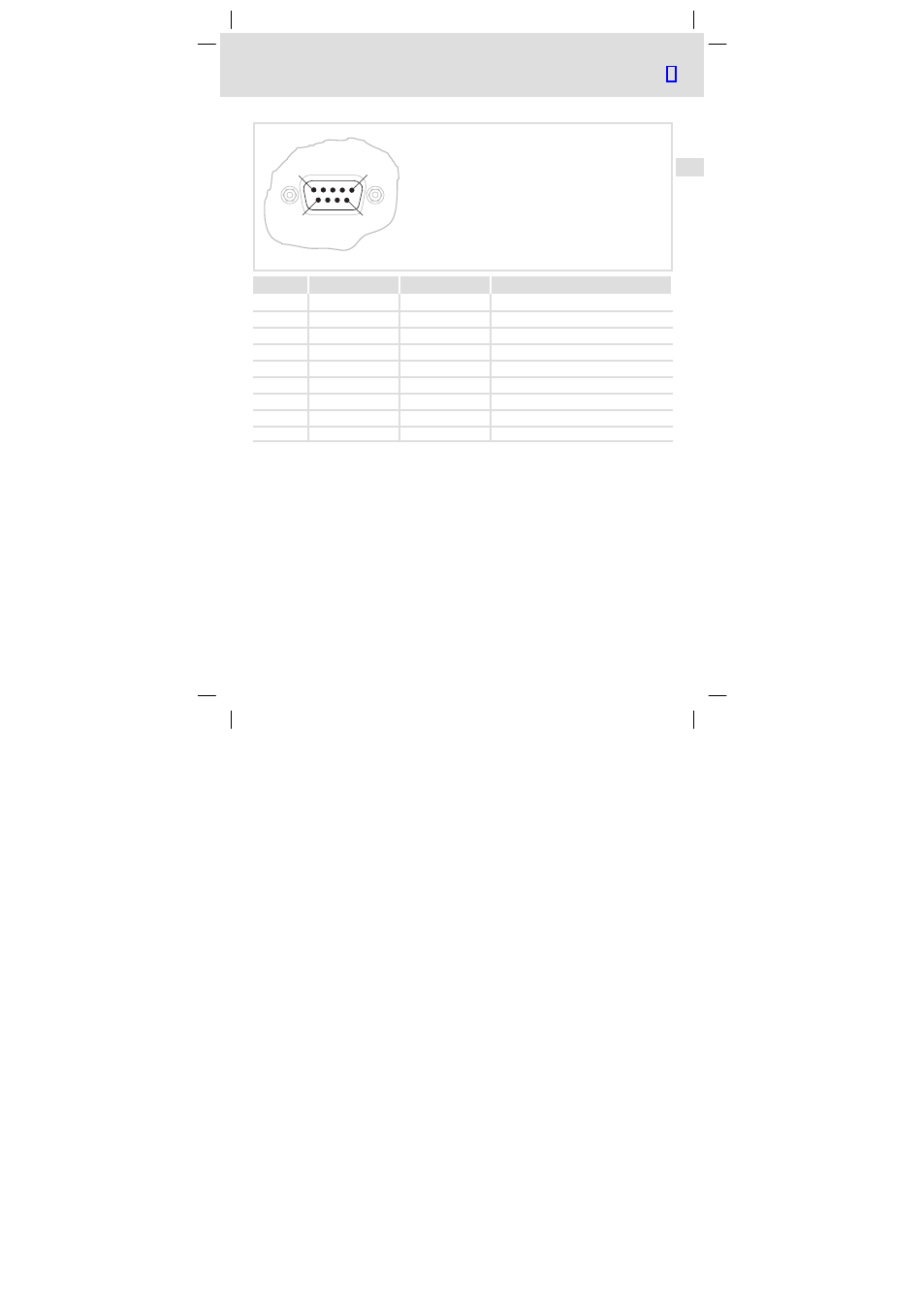

Etablissement de la connexion depuis INTERBUS
EDKMF2113 DE/EN/FR 5.1
93
l
H1_E_INST−Merker_subdbuchsleiste
IN
1
6
5
9
2113IBU012
Broche
Désignation
Entrée/sortie
Description
1
DO1
Entrée
RS485 : DO1 non inversé
2
DI1
Sortie
RS485 : DI1 non inversé
3
GND
Potentiel de référence
4
Libre
Non affecté
5
Vcc5
Sortie
5 V cc
6
/DO1
Entrée
RS485 : DO1 inversé
7
/DI1
Sortie
RS485 : DI1 inversé
8
Vcc5
Sortie
5 V cc
9
Libre
Non affecté
