Inbetriebnahme
Einstellmöglichkeiten durch frontseitige DIP−Schalter
5
EDKMF2113 DE/EN/FR 5.1
27
l
H1inbet−Merker_hidden statusanzeige

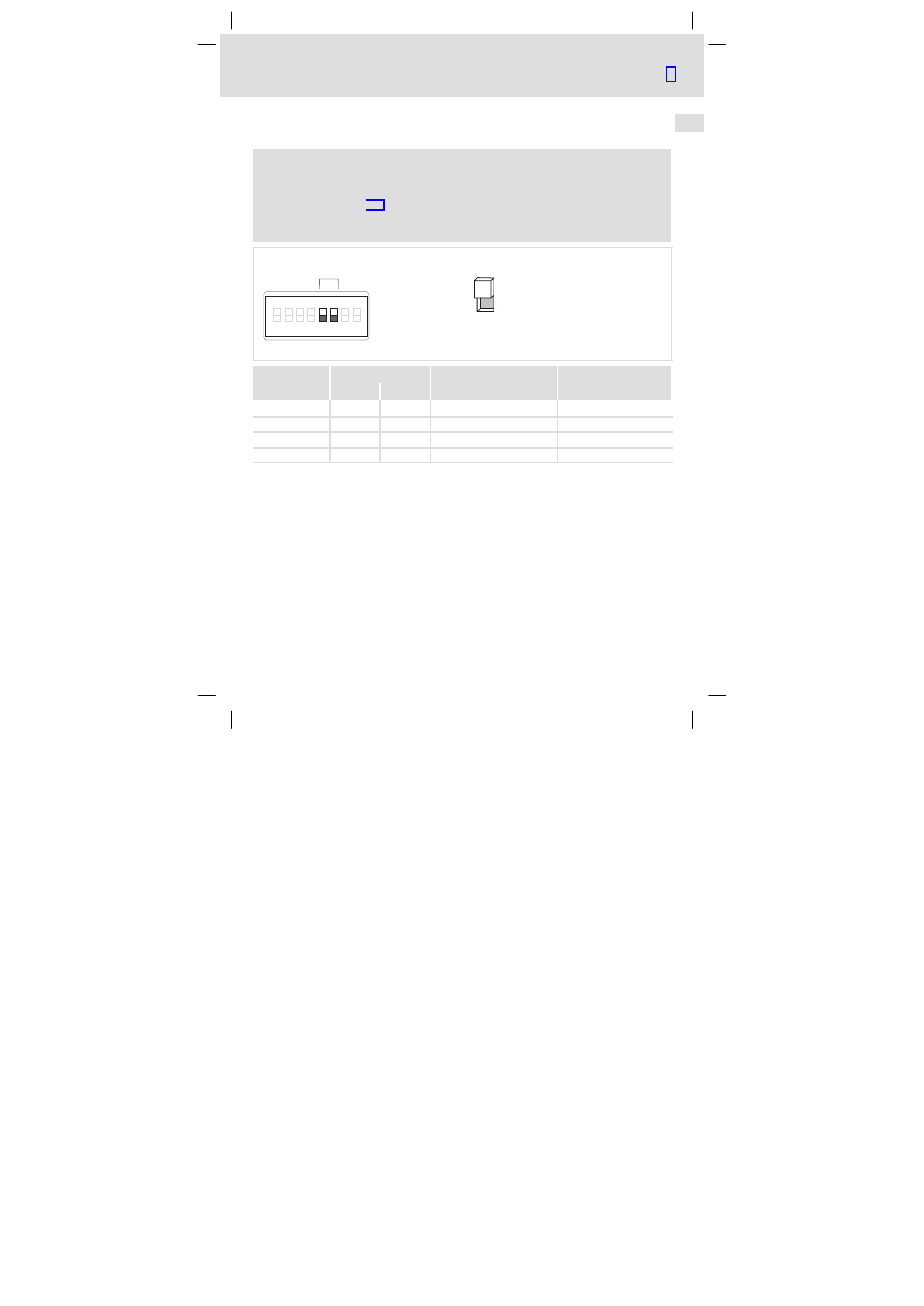

Anzahl der Parameterdaten−Wörter (PCP) einstellen
)
Hinweis!
Unzulässige Einstellungen werden durch die gelbe LED (Kommunikation)
signalisiert (
^ 33).
Anzeige der aktuellen Schalterstellung S5/S6 für Anzahl der
Parameterdaten−Wörter (PCP) durch Codestelle C1917 möglich.
ON
OFF
OPEN
1 2 3 4 5 6 7 8
PCP
Length
2113IBU005
Schalter
Max. Anzahl Prozessdaten−
Wörter (PD)
ID−Code PCP S5 S6
0 OFF OFF 10 0x03
1 OFF ON 9 0xE3
2 ON OFF 8 0xE0
4 ON ON 6 0xE1
