6 Installation électrique
Câblage du PROFIBUS
EDK94AYCPM DE/EN/FR/ES/IT 6.0
64
l
H1_E_INST−Steckerleiste_Schraubanschl_15

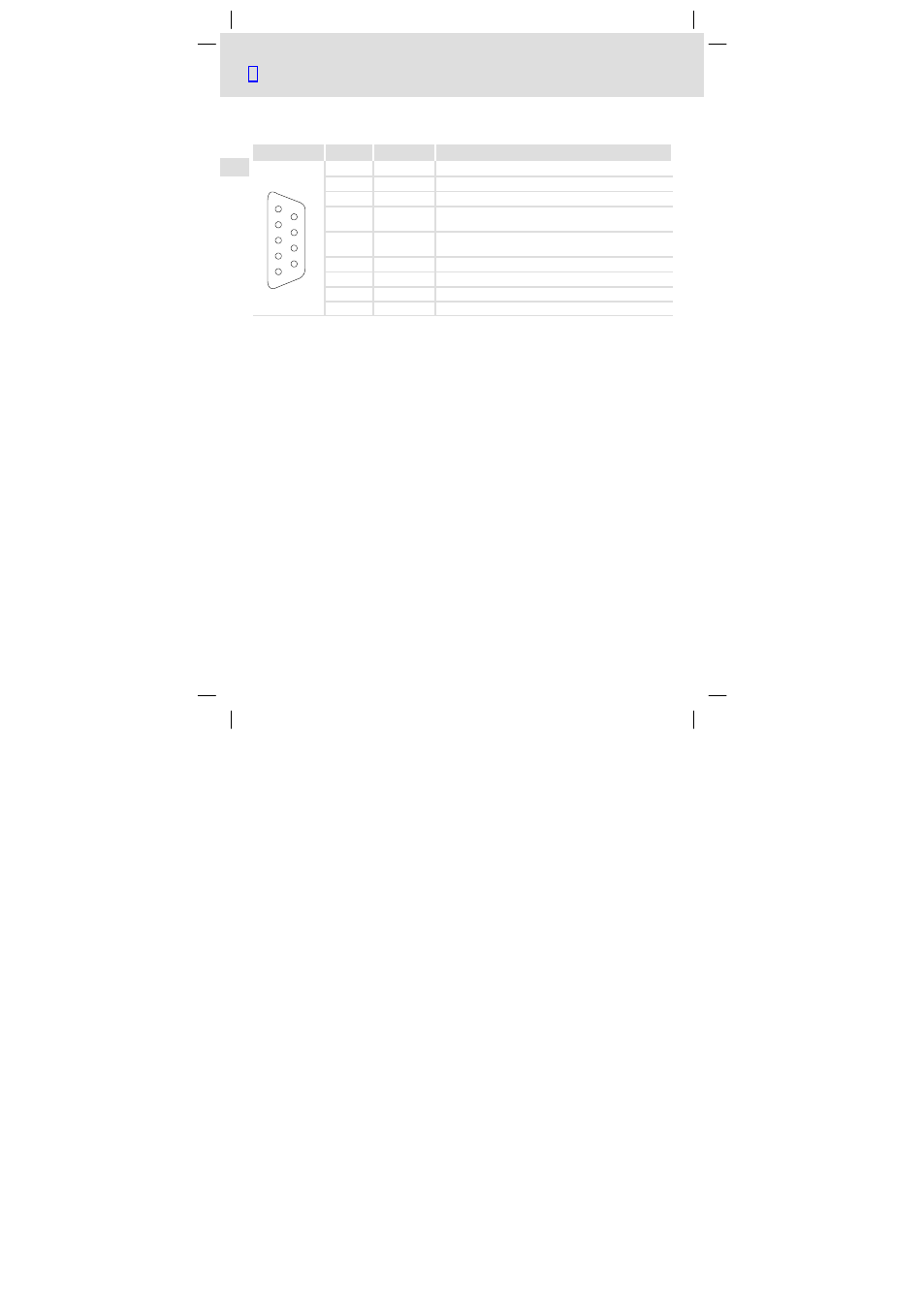

Affectation du connecteur Sub−D femelle
Vue Broche Désignation Description
1
2
3
4
5
6
7
8
9
1 Libre −
2 Libre −
3 RxD/TxD−P Ligne de données B (réception/émission de données +)
4 RTS Request To Send (réception/émission de données, pas
de signe de différenciation)
5 M5V2 Potentiel de référence de données (masse par rapport à
5 V)
6 P5V2 5 V CC / 30 mA (extrémité du bus)
7 Libre −
8 RxD/TxD−N Ligne de données A (réception/émission de données −)
9 Libre −
