7 Inbetriebnahme
Einstellmöglichkeiten durch DIP−Schalter
EDK94AYCPM DE/EN/FR/ES/IT 6.0
22
l
H1inbet−bevor
7 Inbetriebnahme
Einstellmöglichkeiten durch DIP−Schalter

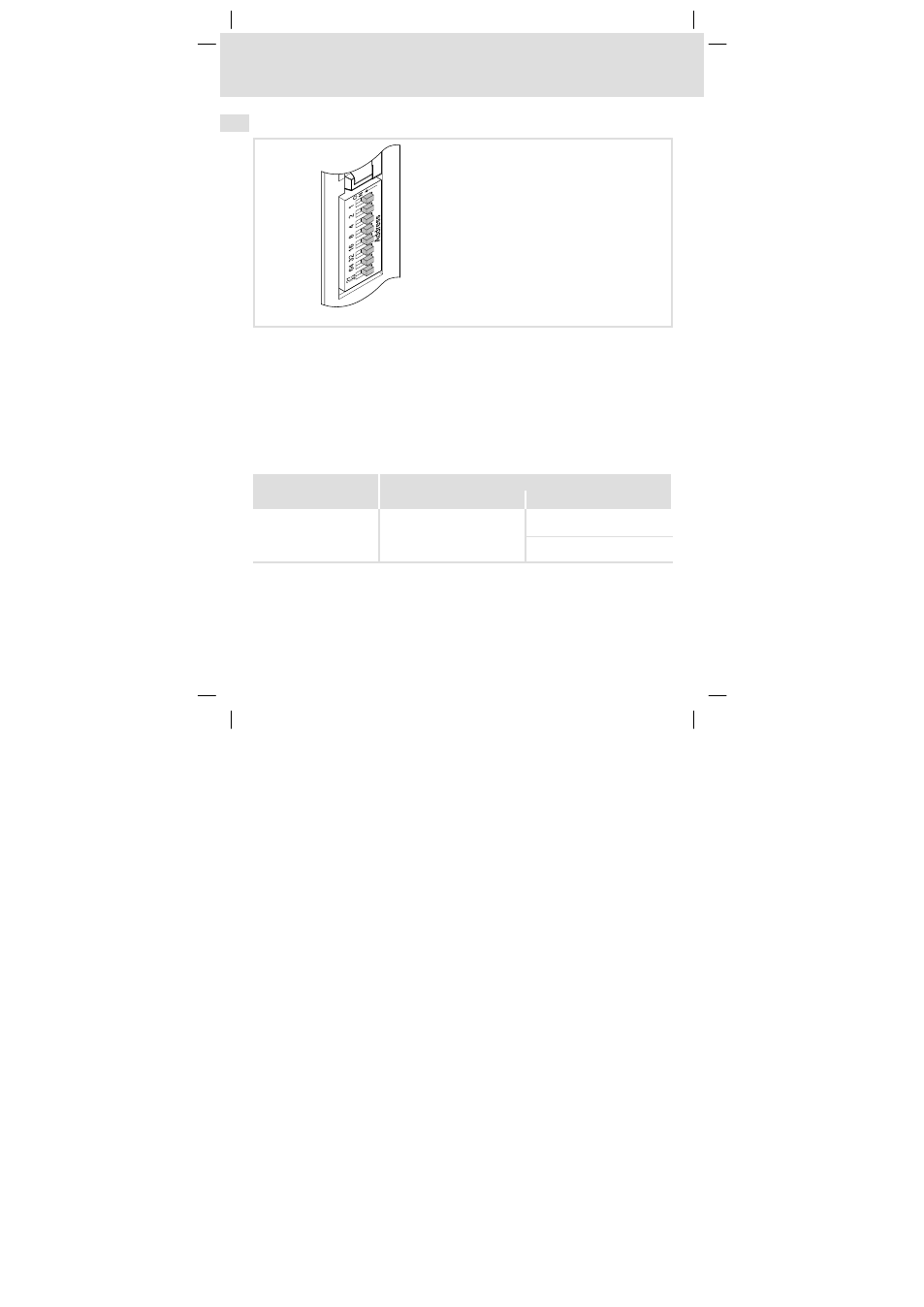

E94YCPM001D
Über die frontseitig angeordneten DIP−Schalter können eingestellt werden:
ƒ Stationsadresse (Schalter 1 ... 64)
ƒ Kompatibilität zum Kommunikationsmodul EMF2133IB (Schalter 2133)
Stationsadresse einstellen
ƒ Die Stationsadressen bei mehreren vernetzten PROFIBUS−Teilnehmern müssen sich
voneinander unterscheiden.
ƒ Gültiger Adressbereich: 1 126 (max. 125 Slave−Teilnehmer)
ƒ Die Stationsadresse können Sie über die DIP−Schalter 1 ... 64 oder über den
»Engineer« (Codestelle C13899 / C14899) einstellen.
Festlegung der Stationsadresse durch ...
DIP−Schalter C13899 / C14899
Bedingung mind. ein Schalter 1 64 = ON Alle Schalter 1 ... 64 = OFF (Lenze−
Standardeinstellung)
Alle Schalter 1 ... 64 = ON (ungülti-
ger Wert "127")
Die Gehäuse−Beschriftung entspricht den Wertigkeiten der einzelnen DIP−Schalter zur Be-
stimmung der Stationsadresse.
