Installation électrique
Données de raccordement
4
EDKE94AZHB DE/EN/FR/ES/IT 1.0
61
l
H1_E_INST−−−−(DUMMYSEITEVOR)−−−
Données de raccordement

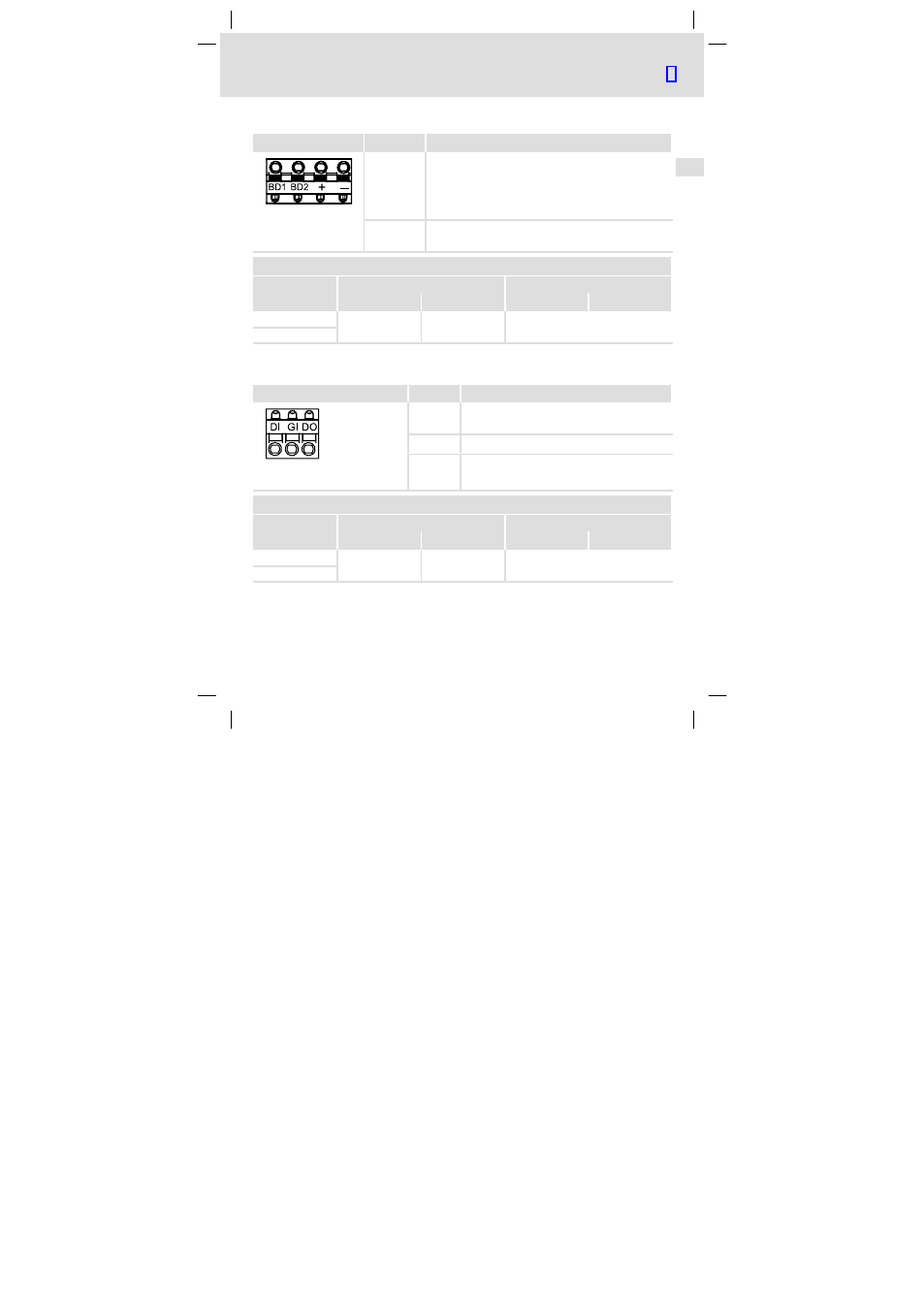

Bornier X107 Inscription Description
Raccordement du frein de parking
BD1
BD2 + (Lenze : WH)
− (Lenze : BN)
E94AZHx0101 : 24 V CC, 5,0 A max.
Respecter l’ordre des phases !
+ / − Tension d’alimentation du frein de parking (18 ... 30 V CC)
Respecter l’ordre des phases !
SSP94X6107
Spécifications pour bornier
Section du conducteur Couple de serrage
[mm 2 ] [AWG] [Nm] [lb−in]
flexible
0,5 ... 2,5 20 ... 12 Bornier à lame ressort
avec embouts
Longueur du fil dénudé ou longueur de contact : 8 mm
Bornier X121 Marquage Description
DI Raccordement pour module de pilotage externe
suivant norme CEI 61131−2
GI Potentiel de référence
DO Raccordement pour dispositif d’information
d’état externe
suivant norme CEI 61131−2
SSP940X121
Spécifications pour bornier
Section du conducteur Couple de serrage
[mm 2 ] [AWG] [Nm] [lb−in]
flexible
0.2 ... 2.5 24 ... 12 Bornier à lame ressort
avec embout
