Elektrische Installation
Anschlussdaten
4
EDKE94AZHB DE/EN/FR/ES/IT 1.0
21
l
H1_E_INST−−−−(DUMMYSEITEVOR)−−−
Anschlussdaten

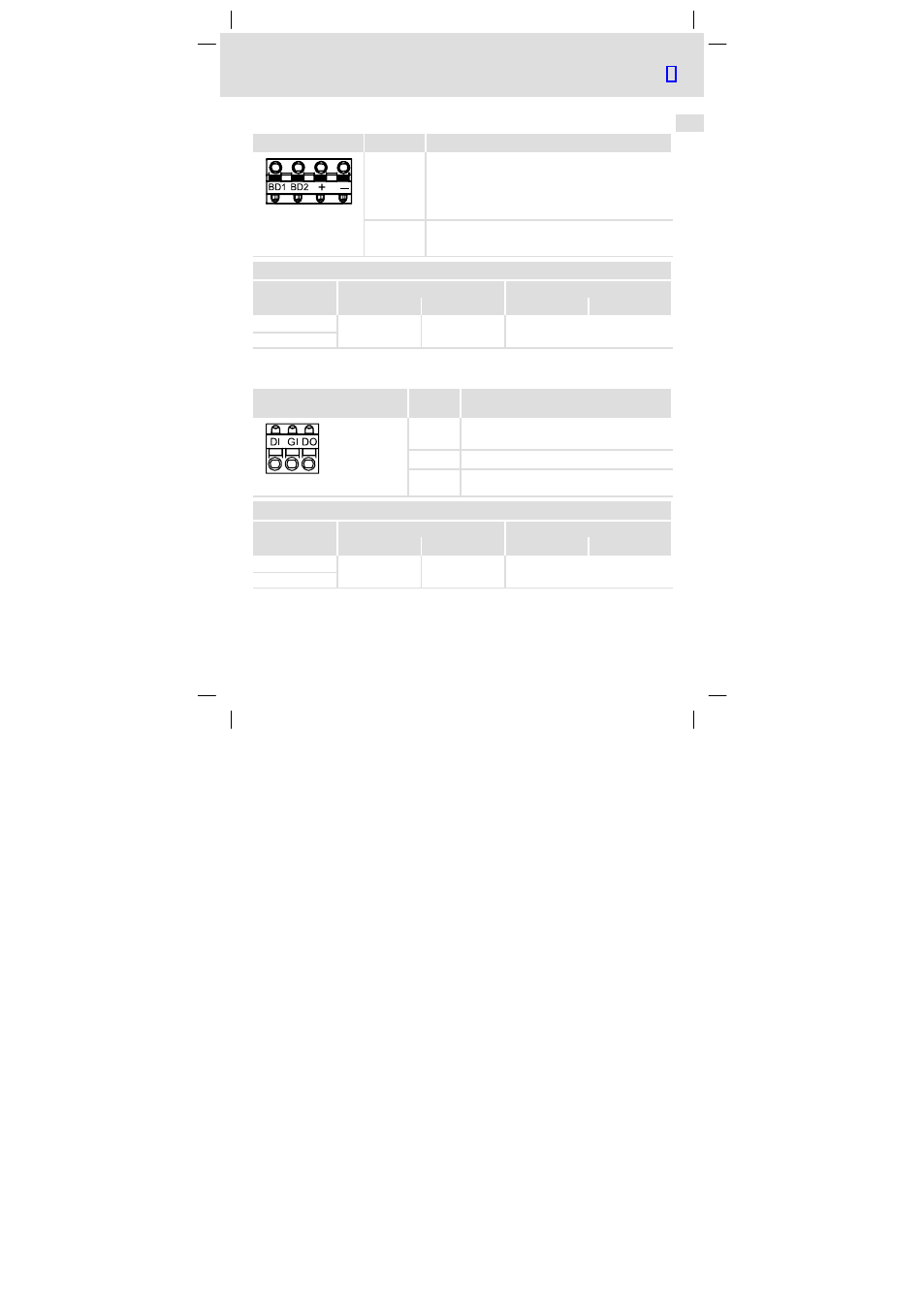

Klemme X107 Beschriftung Beschreibung
Anschluss der Motorhaltebremse
BD1
BD2 + (Lenze: WH)
− (Lenze: BN)
E94AZHx0101: 24 V DC, max. 5,0 A
Auf richtige Polung achten!
+ / − Versorgungsspannung der Motorhaltebremse
(18 ... 30 V DC)
Auf richtige Polung achten!
SSP94X6107
Klemmendaten
Leiterquerschnitt Anzugsmoment
[mm 2 ] [AWG] [Nm] [lb−in]
flexibel
0.5 ... 2.5 20 ... 12 Federkraftklemme
mit Aderendhülse
Abisolierlänge bzw. Kontaktlänge: 8 mm
Klemme X121 Beschrif-
tung Beschreibung
DI Anschluss externe Ansteuerung
nach IEC 61131−2
GI Bezugspotential
DO Anschluss externe Rückmeldung
nach IEC 61131−2
SSP940X121
Klemmendaten
Leiterquerschnitt Anzugsmoment
[mm 2 ] [AWG] [Nm] [lb−in]
flexibel
0.2 ... 2.5 24 ... 12 Federkraftklemme
mit Aderendhülse
