Installation électrique
Longueur admissible du câble de frein
4
EDKE94AZHB DE/EN/FR/ES/IT 1.0
59
l
H1_E_INST−−−−(DUMMYSEITEVOR)−−−

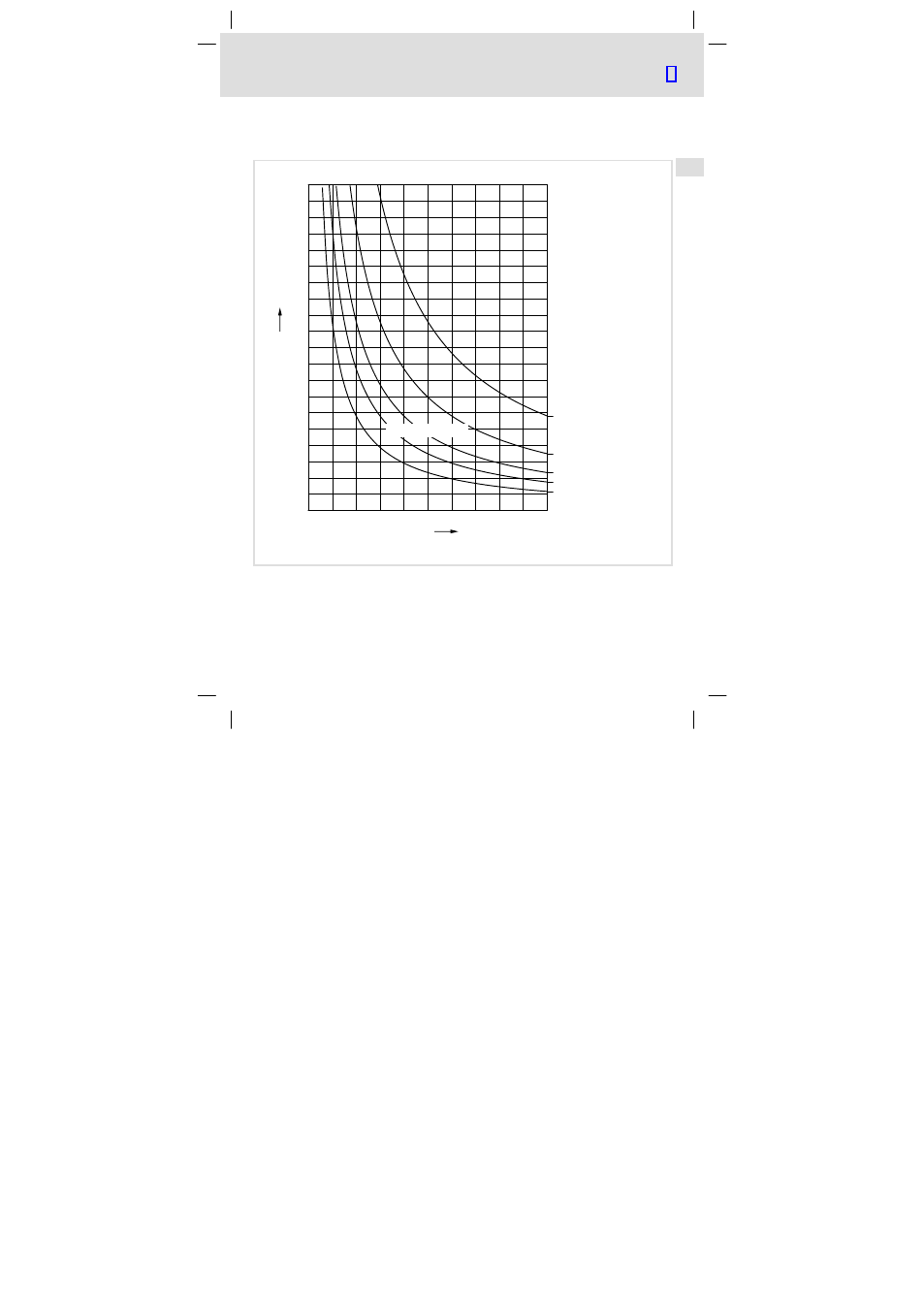

Longueur admissible du câble de frein
Alimentation 24 V
0 0.5 1 1.5 2 2.5 3 3.5 4 4.5 5
I
Br
[A]
0
20
40
60
80
100
120
140
160
180
200
L
max
[m]
0.5 mm 2 (AWG 20)
0.75 mm 2 (AWG 18)
1 mm 2 (AWG 16)
U
DC
= 24 V DC
1.5 mm 2 (AWG 14)
2.5 mm 2 (AWG 12)
E94AZHY004
L
max
Longueur max. du câble de frein en [m]
I BR Courant de freinage en [A]
U DC Tension d’alimentation du module de pilotage du frein de parking
