Mechanische Installation
Montagevariante
5
EDK84AZESRx DE/EN/FR/ES/IT 2.0
25
l
H1_MechINS−FE−Filt_84_Var_Mont_Schritte

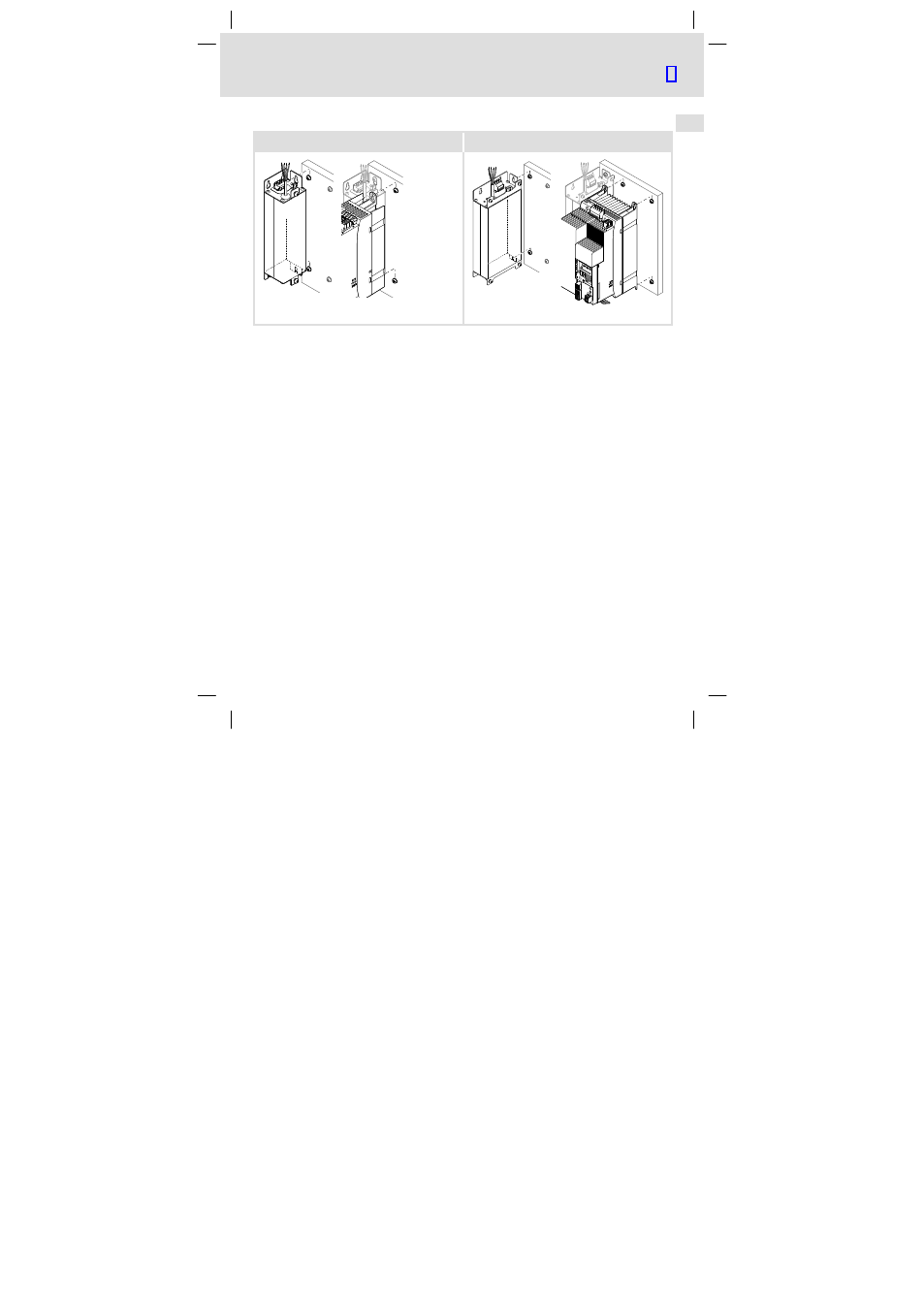

Montageschritte
Gerätegröße GG1 − GG3 Gerätegröße GG4 − GG5
E84AZESR008 E84AZESR021
So gehen Sie bei der Montage vor:
1. Bereiten Sie auf der Montageplatte Gewindebohrungen M5 vor und bestücken Sie
diese mit Schrauben und Unterlegscheiben.
– Für Filter zwei Kombischrauben M5 oder Innensechskantschrauben M5 mit
Unterlegscheiben.
– Für Grundgerät zwei Kombischrauben M5 oder Innensechskantschrauben M5 mit
Unterlegscheiben.
– Schrauben noch nicht ganz eindrehen.
2. Entfernen Sie am Filter die beiden Kombischrauben zur Befestigung des
Grundgerätes
3. Montieren Sie das Filter auf der vorbereiteten Montageplatte.
– Schrauben vorerst nur handfest anziehen.
4. Montieren Sie das Grundgerät auf der vorbereiteten Montageplatte.
– Beachten Sie dabei die Hinweise in der Dokumentation zum Grundgerät.
– Schrauben vorerst nur handfest anziehen.
5. Montieren Sie ggf. weitere Einheiten vor.
6. Richten Sie alle Einheiten miteinander aus.
7. Schrauben Sie alle Einheiten auf der Montageplatte fest.
– Anzugsmoment: 3.4 Nm (30 lb−in)
