Instalación mecánica
Montaje estándar
5
EDK84AZESRx DE/EN/FR/ES/IT 2.0
113
l
H1_MechINS−FE−Filt_84_Var_Mont_Schritte

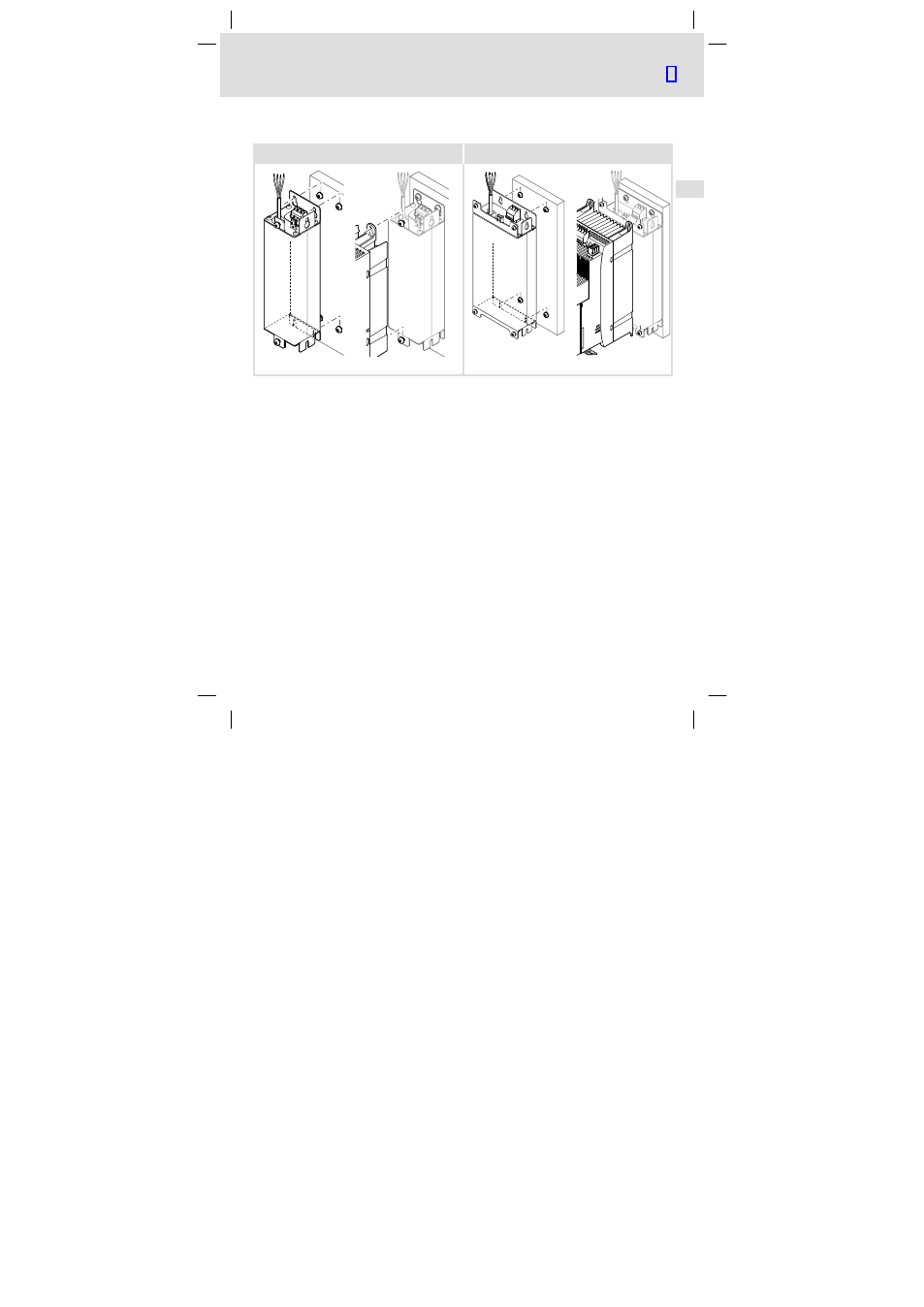

Pasos para el montaje
Tamaño de equipo GG1 − GG3 Tamaño de equipo GG4 − GG5
E84AZESR007 E84AZESR020
Para el montaje, proceda de la siguiente manera:
1. Prepare en la placa de montaje taladros roscados M5 y coloque en ellos tornillos y
arandelas.
– Utilizar cuatro tornillos con arandelas incorporadas M5 o tornillos Allen M5 con
arandelas.
– No apriete totalmente los tornillos.
2. Monte el filtro en la placa de montaje preparada.
– De momento, apriete los tornillos solamente con las manos.
3. Suelte ambos tornillos con arandelas para la sujeción del equipo básico en el filtro.
– Dos tornillos con arandelas M5 × 14 mm.
4. Monte el equipo básico sobre el filtro y apriete los tornillos fijamente.
– Observe las instrucciones en la documentación del equipo básico.
– Par de apriete: 3.4 Nm (30 lb−in)
5. Dado el caso, monte las demás unidades.
6. Alinee todas las unidades entre ellas.
7. Atornille todas las unidades fijamente en la placa de montaje.
– Par de apriete: 3.4 Nm (30 lb−in)
