Instalación
Pasos para el montaje
Montar marco de montaje en el brazo portante
l
65
MA_CSx8xx DE/EN/FR/ES/IT 2.0
4.2.2

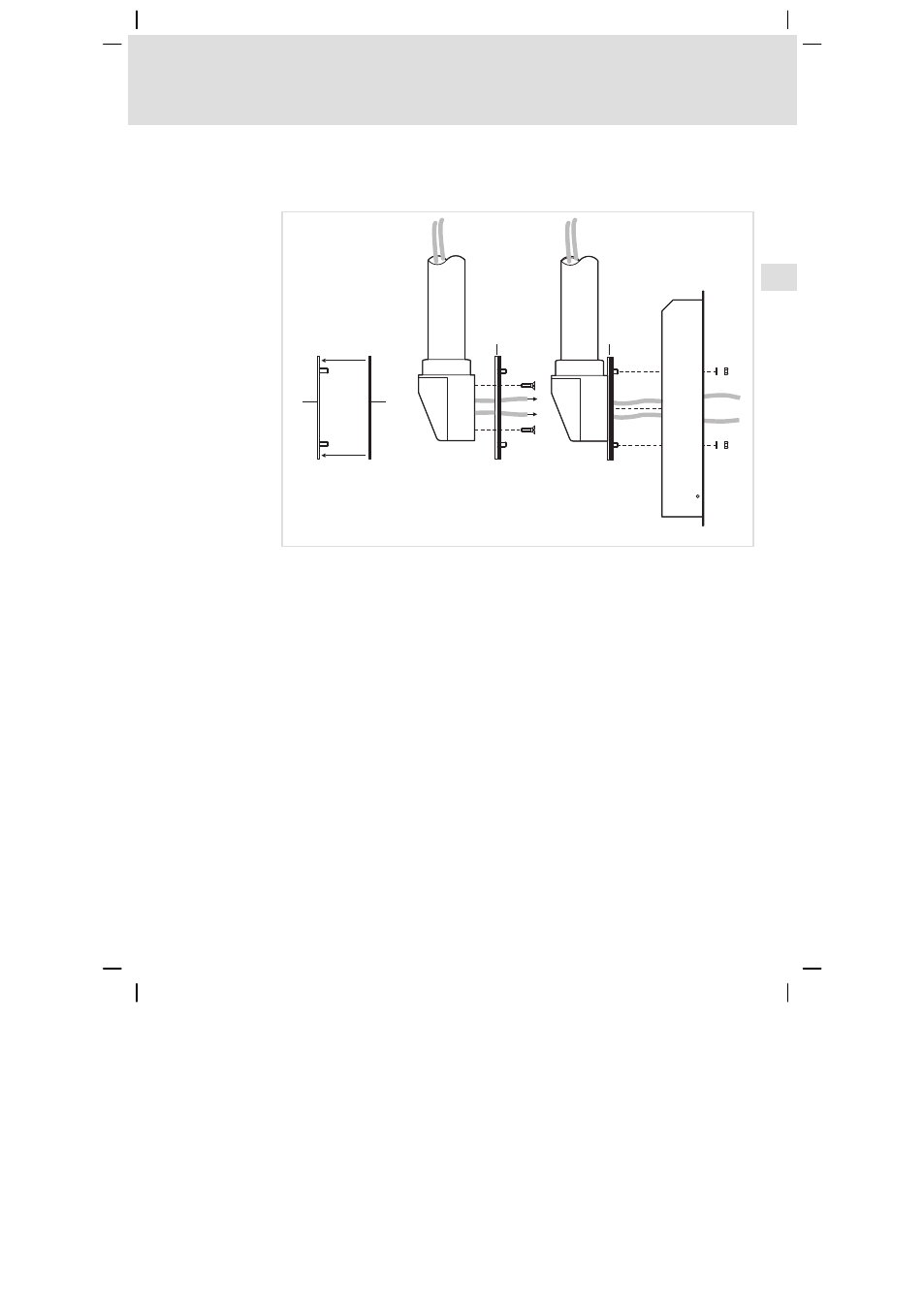

Montar marco de montaje en el brazo portante
Sin elemento adicional
1
0
6
1
3
2
1
CS57x0−005
Proceda de la siguiente manera:
1. Comprobar que el sistema de brazo portante esté montado
correctamente y tenga suficiente capacidad de carga.
–
Véase la documentación del brazo portante.
2. Pegar la junta autoadhesiva
0 sobre la placa adaptadora 1, en el lado con
el perno roscado.
3. Extraer los cables de conexión
2 del brazo portante 3 y atornillar la placa
adaptadora
1al brazo portante 3.
–
Tornillos, véase la documentación del brazo portante.
4. Atornillar el marco de montaje
6 sobre la placa adaptadora 1.
–
4 tuercas M5 con arandelas
Æ 5.3 mm
Ahora puede proceder a conectar la Command Station (
¶ 69).
