Installation
Montageschritte
Montagewanne an Wand montieren
4
l
16 MA_CSx8xx DE/EN/FR/ES/IT 2.0

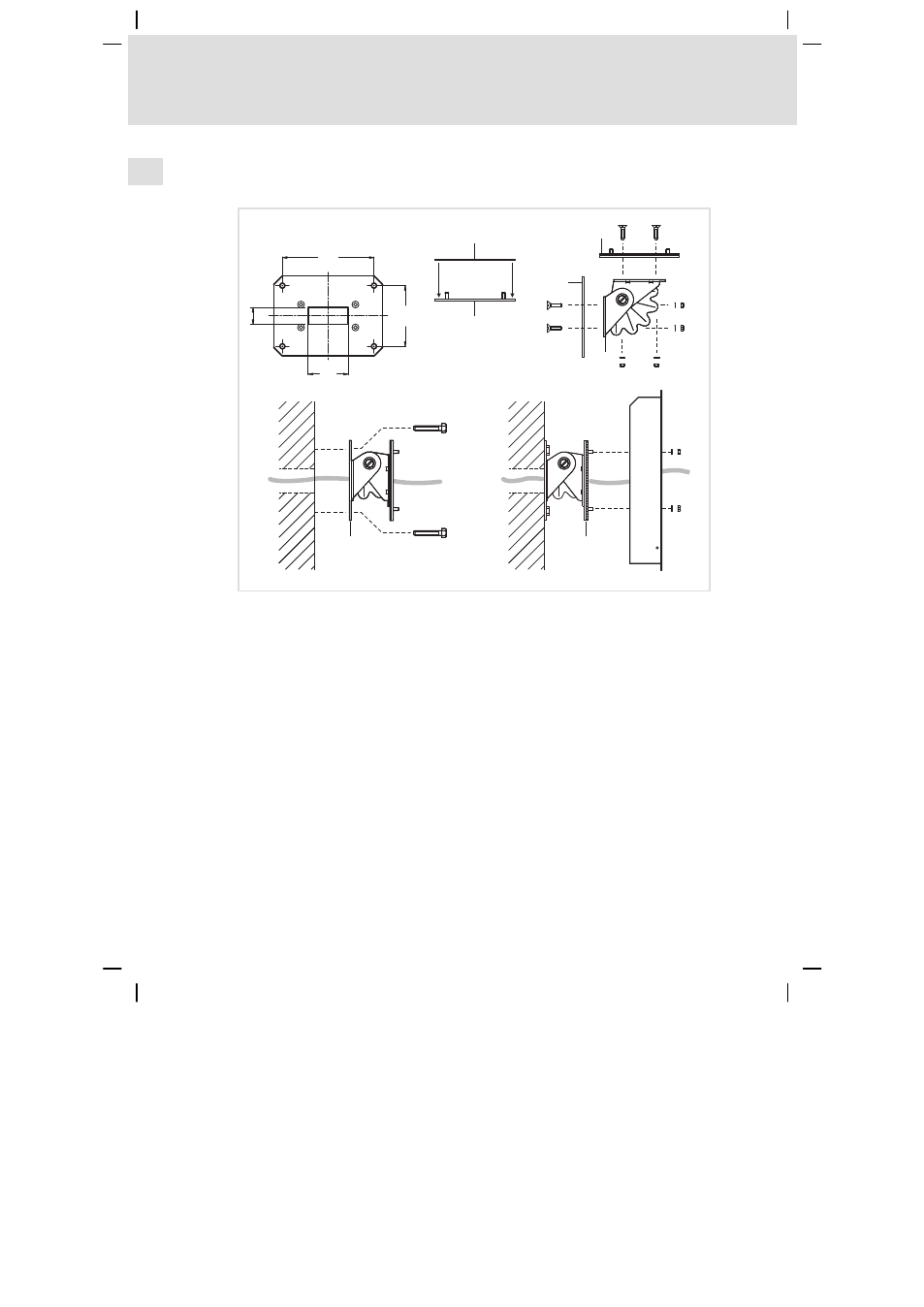

4.2.3 Montagewanne an Wand montieren
Ohne Anbauelement
„
29.5
106
70
160

2
1
‚ ƒ
6
0 0
2
3
3 3
CS57x0−010
So gehen Sie vor:
1. Wand für die Montage der Wandhalterung
0 vorbereiten.
– Der Montageort und das Montagematerial muss die mechanische
Verbindung dauerhaft gewährleisten.
2. Die selbstklebende Dichtung 1 auf die Adapterplatte 2, auf die Seite mit
den Gewindebolzen, kleben.
3. Wandhalterung 0 und die Adapterplatte 2 an den Schwenkadapter 3
schrauben.
– 2 x 4 Senkkopfschrauben M5 x 16 mm mit Unterlegscheiben Æ 5.3 mm
und Muttern M5
4. Die Anschlusskabel durch den Schwenkadapter 3 ziehen und den
Schwenkadapter an die Wand schrauben.
5. Montagewanne 6 an den Schwenkadapter 3 schrauben.
– 4 Muttern M5 mit Unterlegscheiben
Æ 5.3 mm
Jetzt können Sie die Command Station anschließen ( ¶ 18).
