Installation
Opérations de montage
Installation électrique
4
l
52 MA_CSx8xx DE/EN/FR/ES/IT 2.0
4.2.4 Installation électrique

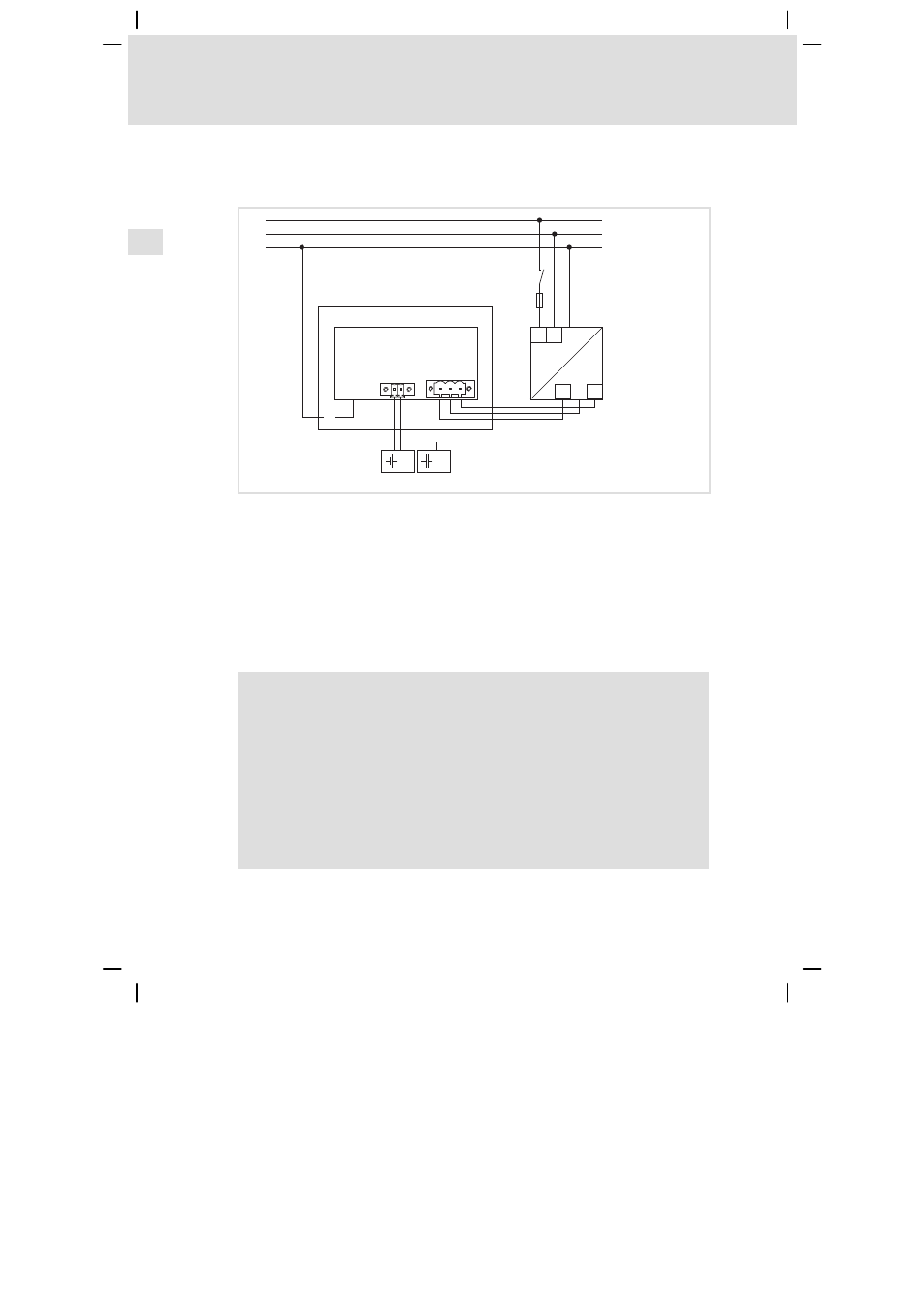

Plan de raccordement de l’alimentation
L1
N
PE
L1 N
+
0V +24
+
~ =
+
0 V UPS/USV PE +24 V
+
0
1
2
3 4
F
S
CS57x0−021
0 Châssis de montage
1 PC avec écran
2 Bloc d’alimentation
3 Pack de piles (option)
4 Pack de condensateurs (option)
Raccordement de l’alimentation et des appareils périphériques
Pour raccorder l’alimentation et des appareils périphériques, il faut d’abord
insérer le PC dans le châssis, puis le rabattre.
(
Stop !
Risque de chute du PC
Le PC risque de tomber s’il n’est pas fixé dans le châssis de montage
à l’aide des vis.
Risques encourus :
ƒ Endommagement du PC et/ou de l’écran
ƒ Blessures liées à la chute de l’appareil
Mesures de protection :
ƒ Protéger le PC contre les chutes.
