Description du produit
Equipement livré
3
l
44
MA_CSx8xx DE/EN/FR/ES/IT 2.0
3
Description du produit
3.1
Equipement livré
Quantité Désignation
1
Command Station (unité de commande)
1
Connecteur d’alimentation
1
Adaptateur de fixation (option)
1
DVD "PC based Automation"
1
Rapport d’essai
1
Carte d’identification de l’appareil
3.2

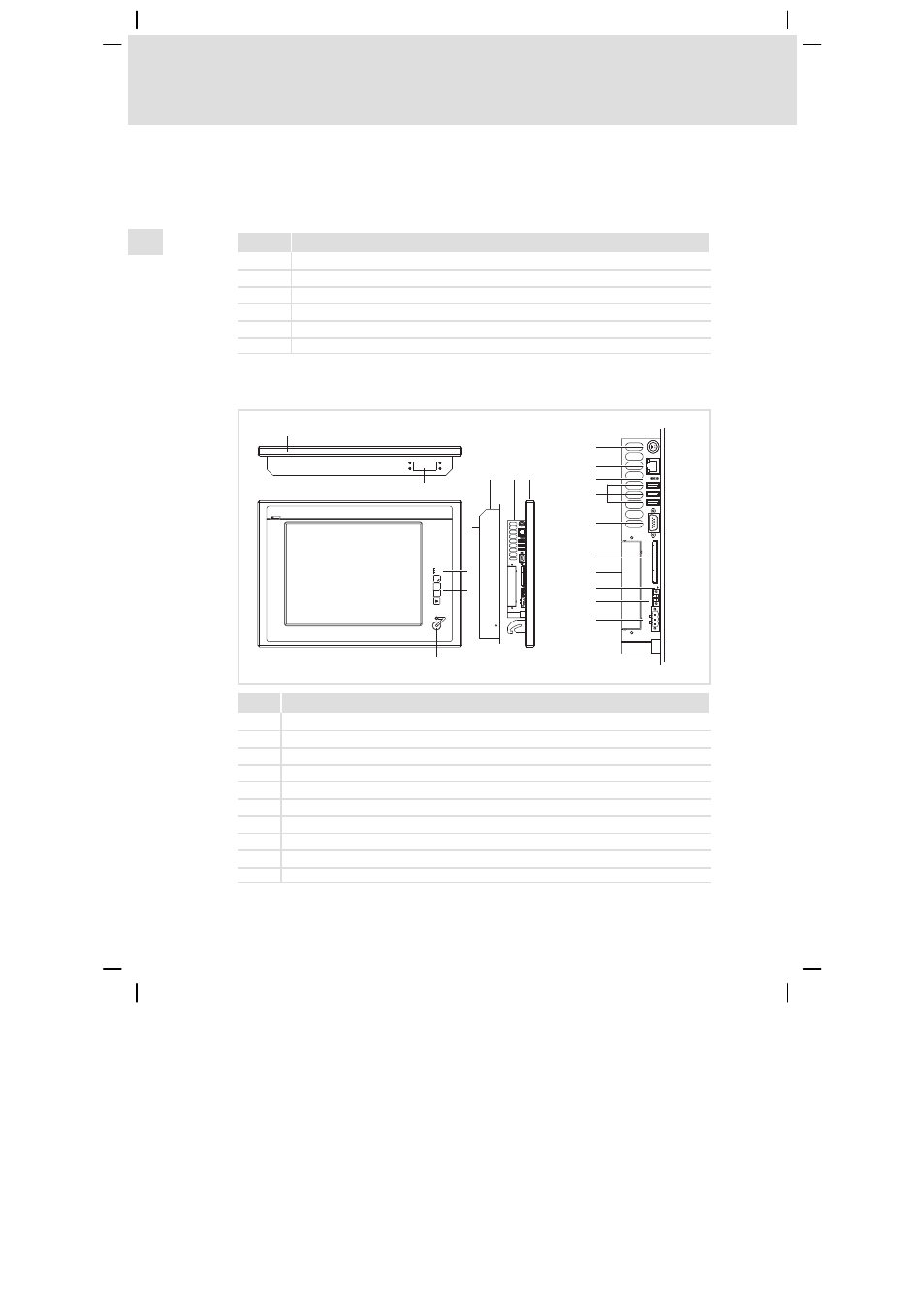

Eléments de commande et d’affichage
Status
F1
Fail
+
-
F3
F2
Power
0
1
8
7
6
5
4
PS/2
LAN
RS232
ACU USV
24 V DC
CF Card
MC Card
Reset
USB
2 3
9
CS57x0−001
Pos.
Description
0
Command Station (unité de commande) (ici : CS 5800)
1
Châssis de montage
2
PC
3
Ecran
4
LEDs d’état (Error, HD, Power)
5
LEDs d’état sur la face avant (Power, Fail, Status)
6
Eléments de commande sur la face avant
7
Port USB sur la face avant (option)
8
Plaque de raccordement du châssis de montage (option)
9
Plaque signalétique
