61
I
4. Interfacce

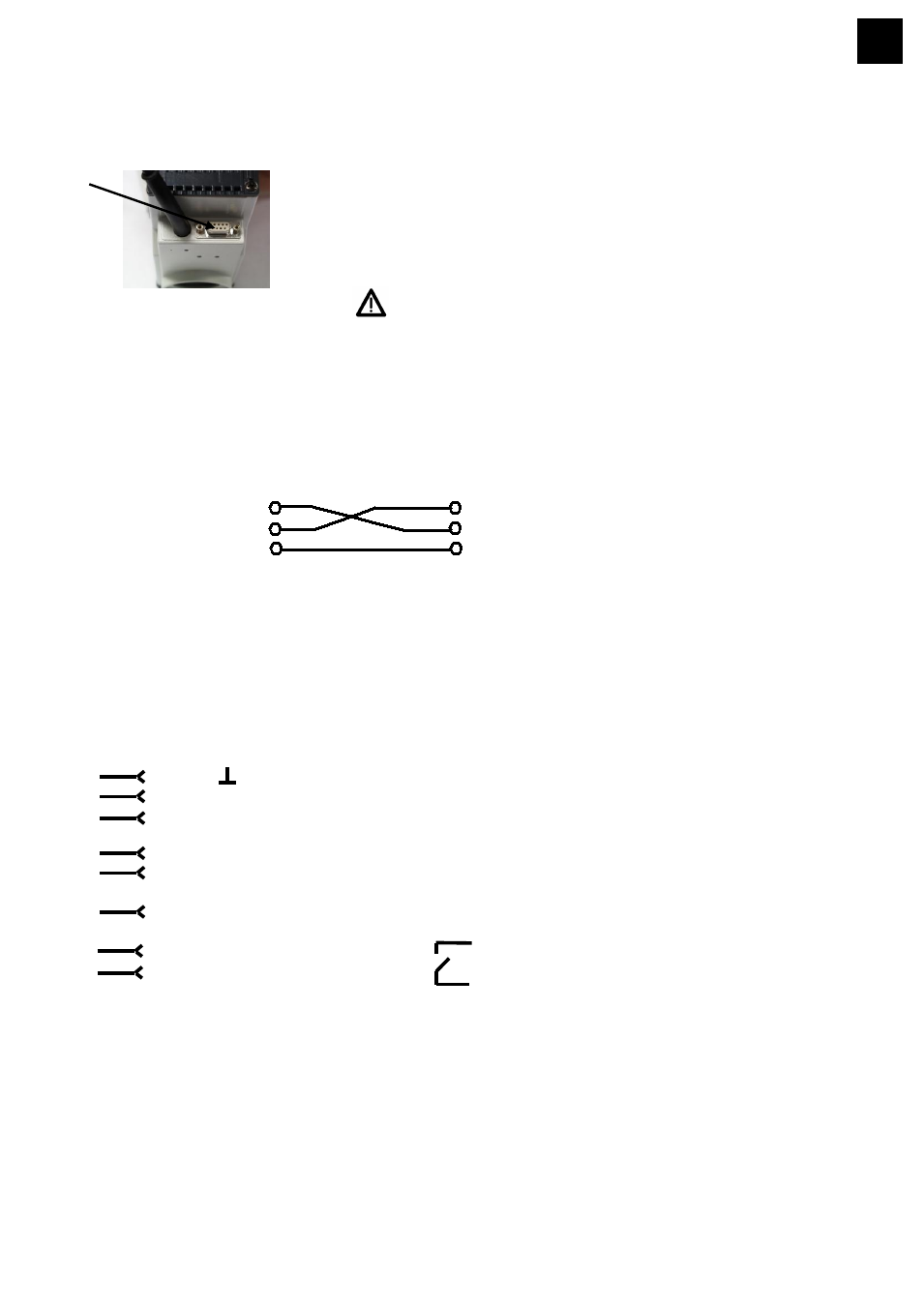

4.1 Collegamento dell'interfaccia
Prima di collegare il cavo d'interfaccia, spegnere l'apparecchiatura con l'interruttore principale (1).
Per collegare l'interfaccia, utilizzare un cavo idoneo con connettori
SUB-HDD a 15 poli e collegarlo alla presa (11) sulla parte posteriore dello
strumento.
La piedinatura è descritta negli schemi «Interfaccia analogica» e «Interfac-
cia seriale RS 232».
Interfaccia seriale RS 232
Collegamento agitatore
Collegamento PC (COM x)
Connettore SUB-HDD 15
Presa SUB-D 9
per es. tipo Mc Murdo HDE15PTD per es. tipo Mc Murdo SDE9ST
RXD (2) (2) RXD
TXD (1) (3) TXD
GND (5) (5) GND
Numero di articolo accessorio: 14-007-045-17-0
Cavo interfaccia RS232- St15/Bu9
Interfaccia analogica 0
– 10 V
Collegamento agitatore
Collegamento utente
Connettore SUB-HDD 15
Connettore a scelta
per es. tipo Mc Murdo HDE15PT
5 GND
6 Uscita numero di giri 0-10V
7 Uscita coppia 0-10V
8
9 GND per uscita 0 -10V
10 12 V / 20 mA non controllati
11
12 Ingresso start/stop (start = collegamento con il pin 10)
13
14 Contatto di allarme (24 V / 100mA)
15 Contatto di allarme senza tensione
Numero di articolo accessorio: 14-010-009-24-0 Connettore SUB-HDD 15 con alloggiamento
4.2 Interfaccia seriale RS 232
Con questa interfaccia è possibile controllare l'agitatore dal computer. Il collegamento dell'interfaccia
seriale è descritto al punto 4.1).
Per evitare malfunzionamenti sull'inter-
faccia, si devono collegare soltanto i cavi
rappresentati.
