Heidolph LABOROTA 20 eco User Manual
Page 15
15
D

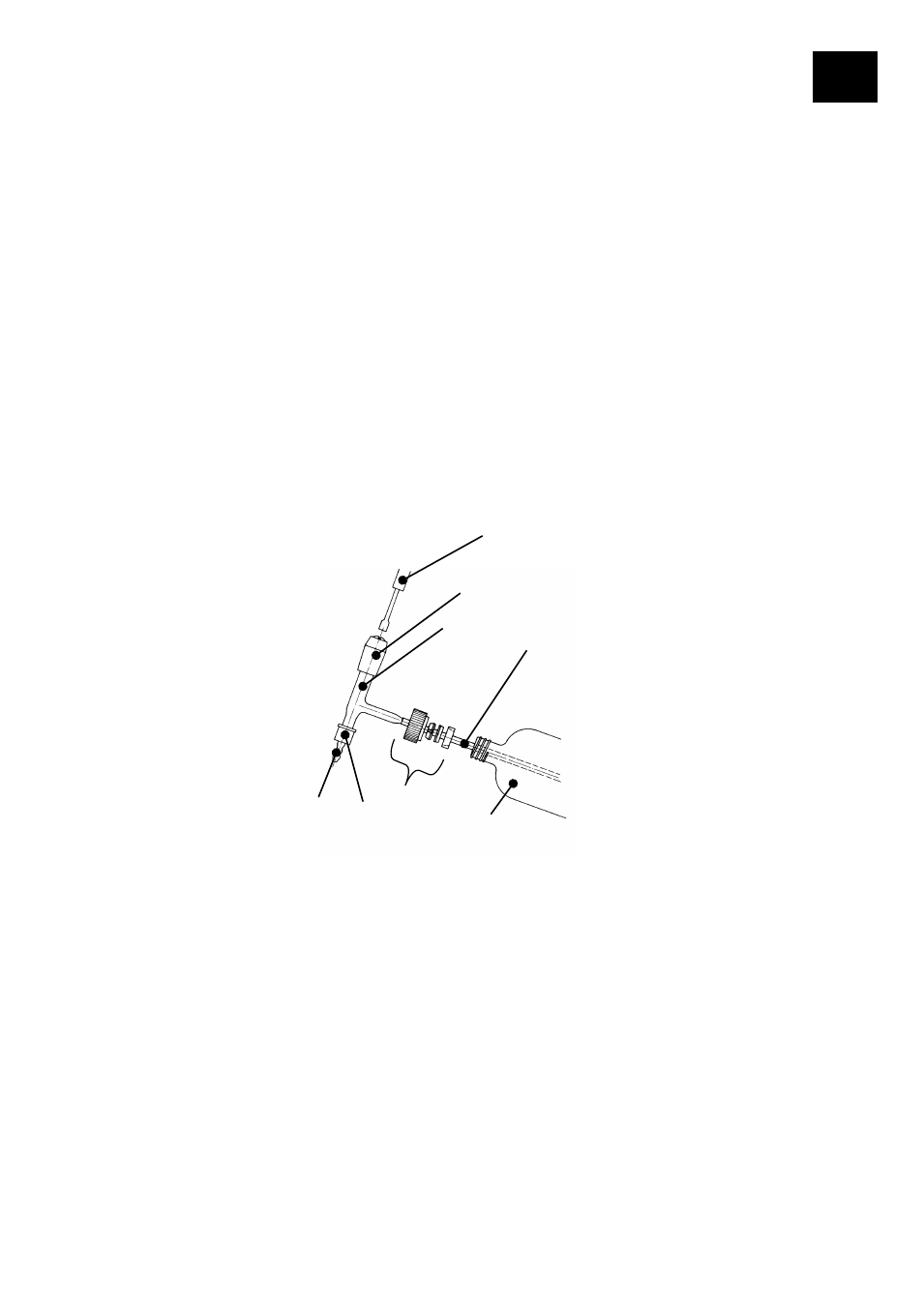

5. Montage des Einleitrohr mit Ventil und Schraubkappe
1. Die Vakuumdichtigkeit des Ventils kann durch Rechtsdrehen der Einstellschraube mit
einem Imbusschlüssel (4) eingestellt werden.
2. Lochschraubkappe (5) und Dichtungssatz (5) =Bola-Verschraubung in gezeichneter Lage
über das Einleitschlauch PTFE (1) schieben. Einleitrohr (2) mit Lochschraubkappe (5) auf
Verteilstück (6) schrauben und festziehen.
3. Olive (7) mit Schraubverbindungskappe (8) auf Einleitrohr (2) schrauben. Auf die Olive
kann ein Schlauch Di= 6,6 mm zum Einleiten aufgeschoben werden.
1
2
3
4
5
6
7
8
