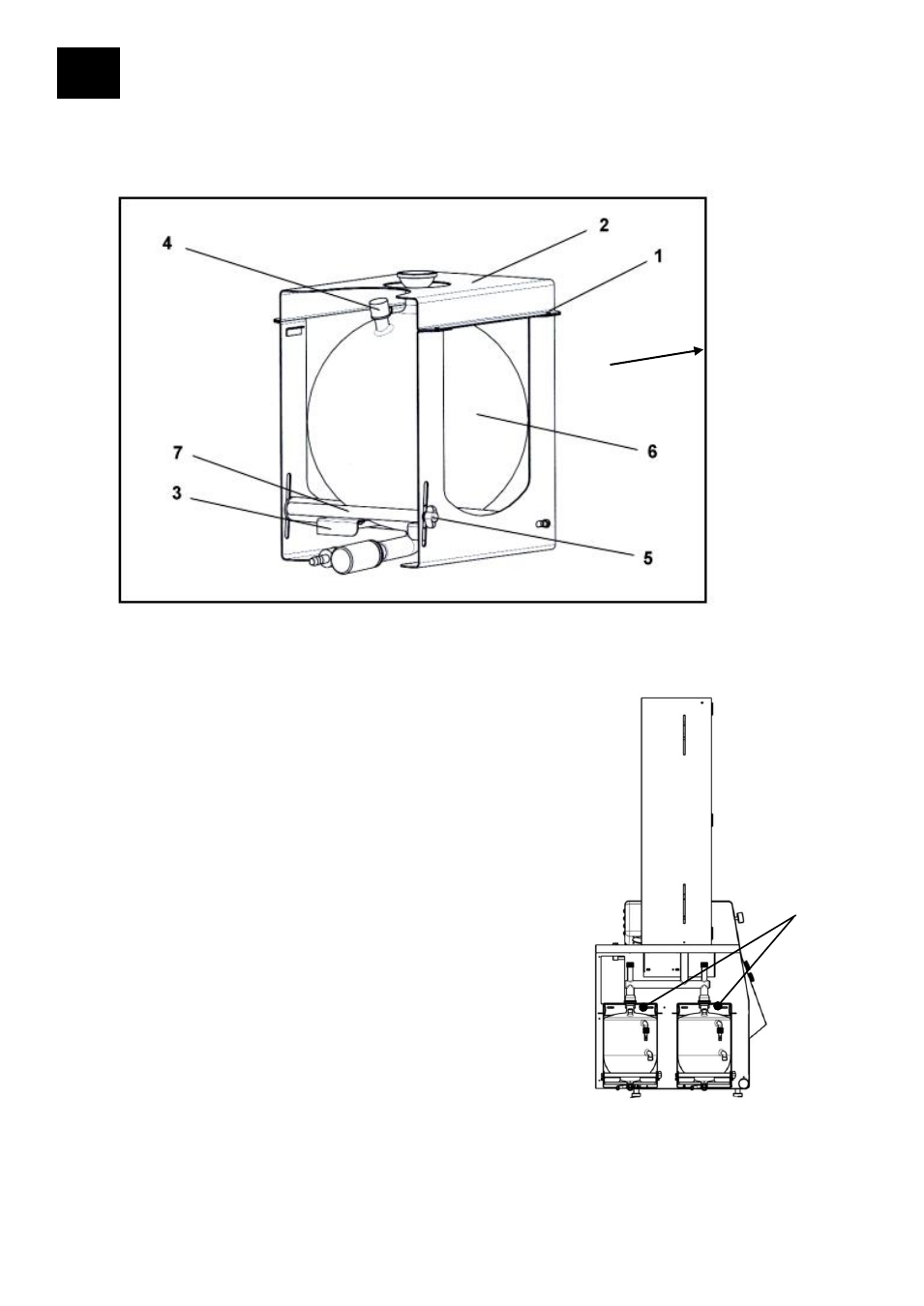

4. Montage des Auffangkolben in Kassette

4 x Rändelschrauben (1) lösen und abschrauben.

Oberteil (2) abnehmen.

Auffangkolben (6) in Konsole (3) setzen. Achten
Sie darauf, dass der Belüftungsstutzen (4) dabei
nach vorne weist.

Oberteil (2) wieder aufsetzen und mit den 4
Rändelschrauben (1) verschrauben.

Kassettensatz mit Auffangkolben auf den
Aufhängebügel (8) aufsetzen

Konsole (3) an Griffstange (7) halten und durch
Lösen der Flügelschraube (5) ganz absenken.
Kassette bis zum Anschlag in angegebener
Richtung schieben.

Griffstange (7) anheben, bis sich der Kugelschliff
des Auffangkolbens in der Höhe im Gegenstück
des Kühlers findet und Flügelschraube (5) fixieren.

Auffangkolben mit der Schliffklemme S40 mit dem
Destillatkühler sichern.
