8 IOG 2308.80 Rev. 1 October 2008
c u t t i n g e d g e d e s i g n
Instructions for assembly and use • Montage- und Gebrauchsanweisung • Notice technique montage et utilisation • Инcтрукция по монтажу и обслуживанию • Instrucción de Montaje y Servicio • Manuale di Montaggio e Uso
BIDETMISCHBATTERIE MIT WANDHANDGRIFFEN
BATTERIE POUR BIDET AVEC BOUTONS DE RÉGLAGE MURAUX
СМЕСИТЕЛЬ ДЛЯ БИДЕ С НАСТЕННЫМИ РУКОЯТКАМИ
BATERÍA DE PAREDES DE BAJO ENLUCIDO
BATTERIA BIDET CON MANIGLIE A PARETE
BIDET MIXER WITH WALL-MOUNTED HANDLES
GB D F RUS E I 8 8

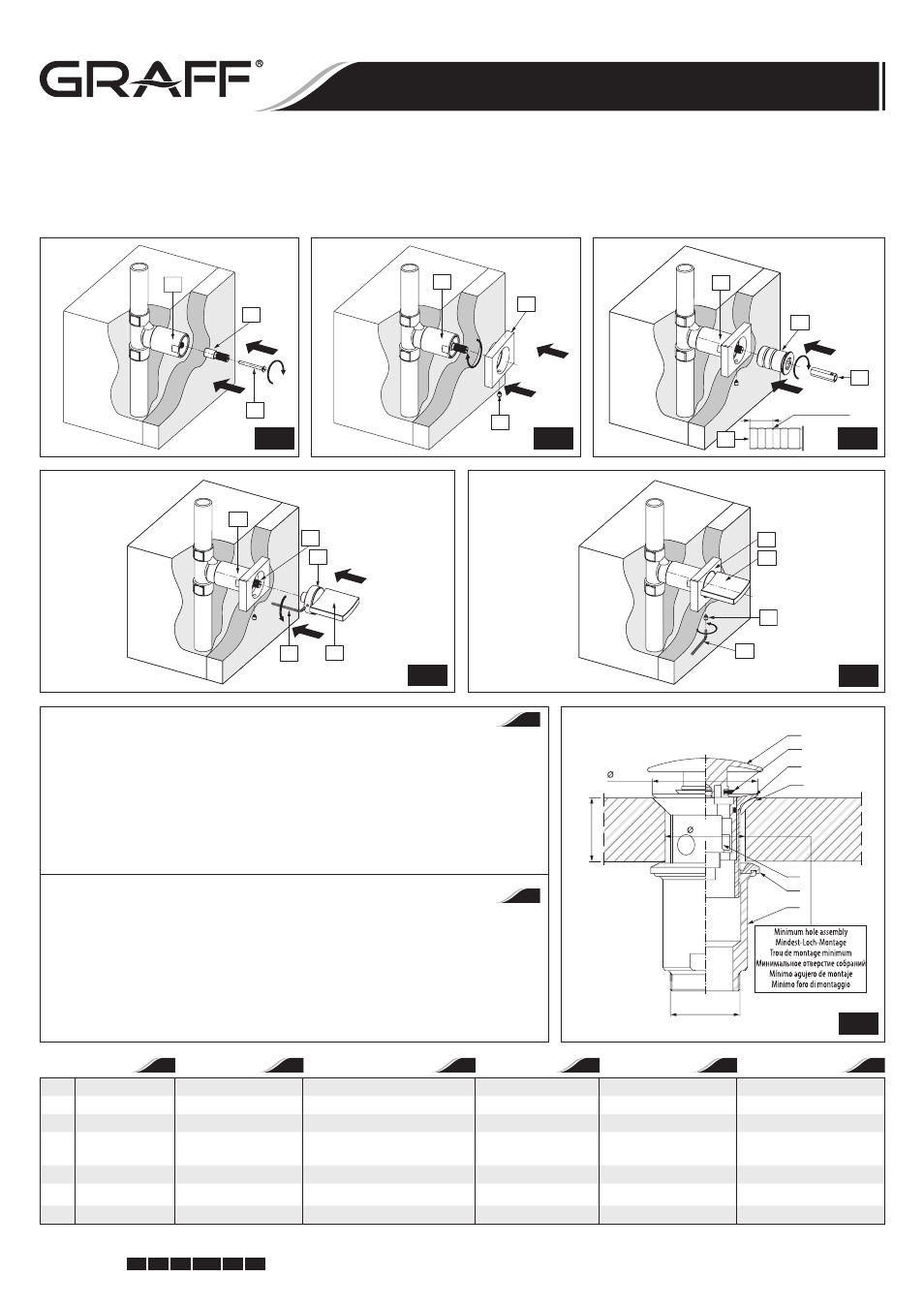

13
14
15
S
A 21
13
14
21
18
19
A
13
18
19
D
13
20
20
B
3.4 3.5 3.6
3.7 3.8
62mm
3
4
5
1
7
2
6
G1-1/4"
MIN.25mm-MAX.40mm
43mm
1 Drain body Ablaufsatzkörper Corps du mécanisme d’évacuation Корпус слива Cuerpo de desagüe Corpo dello scarico
2 Drain collar Ablaufsatzflansch Bride du mécanisme d’évacuation Фланец слива Anillo de desagüe Flangia dello scarico
3 Drain plug Ablaufverschluss Bouchon du mécanisme d’évacuation Сливная пробка Tapa protectora Tappo dello scarico
4 Drain switch assembly Ablaufumschalter-Baugruppe
Module du commutateur
du mécanisme d’évacuation
Блок переключателя слива Juego de alternador de desagüe Gruppo del deviatore dello scarico
5 Under-bowl gasket Untere Dichtung Joint inférieur Нижнее уплотнение Junta inferior Guarnizione inferiore
6 Collar gasket Flanschdichtung Joint à bride Фланцевая прокладка Junta superior del anillo Guarnizione a collare
7 Washer Unterlegscheibe Rondelle Шайба Arandela Rondella
GB D F RUS E I
5
AUTOMATIC DRAIN ASSEMBLY INSTALLATION
1. Remove drain body (1) with under-bowl gasket (5) from drain collar (2).
2. Insert drain collar (2) with collar gasket (6), drain plug (3) and drain switch assembly (4)
into drain hole of a bidet.
3. From underneath the bidet thread drain body (1) with under-bowl gasket (5) onto drain
collar (2). Hand tighten only.
4. Screw the discharge pipe of the sewer trap (not available in the drain assembly set)
to the threaded G 1-1⁄4” stub pipe (1) of the flush housing.
AUTOMATIK-ABLAUFSATZ MONTIEREN
1. Ablaufsatzkörper (1) mit unterer Dichtung (5) vom Ablaufsatzflansch (2) abschrauben.
2. Ablaufsatzflansch (2) mit der Flanschdichtung (6), Ablaufverschluss (3) und Ablaufum-
schalter-Baugruppe (4) in die Ablauföffnung im Bidet einsetzen.
3. Ablaufsatzkörper (1) mit unterer Dichtung (5) auf Ablaufsatzflansch (2) mit der Hand
schrauben.
4. Handelsübliches Sifonablaufrohr (im Bausatz nicht enthalten) am Gewinde G 1-1⁄4“ des
Ablaufsatzkörpers (1) schrauben.
D
GB
CUT ОБРЕЗАТЬ
ABTRENNEN CORTE
COUPEZ
TAGLIA
