Information
Utströmmande processmedium får inte komma in i vriddonet.
Vriddonets hus har ett läckagespår på processventilens anslutningssida. Om
processventilen blir otät kan läckaget strömma ut i det öppna spåret.
• Se till att läckagespåret inte tätas igen. På det här sättet säkerställs att varken
processmedium eller utströmmande luft från processventilen kommer in i
vriddonet.
Monteringen av vriddonet DAPS sker med eller utan monteringsbrygga.
Vid höga mediumtemperaturer i rörledningen och processventilen:
• Använd en monteringsbrygga och även en värmeisolerad kopplingsförlängning.

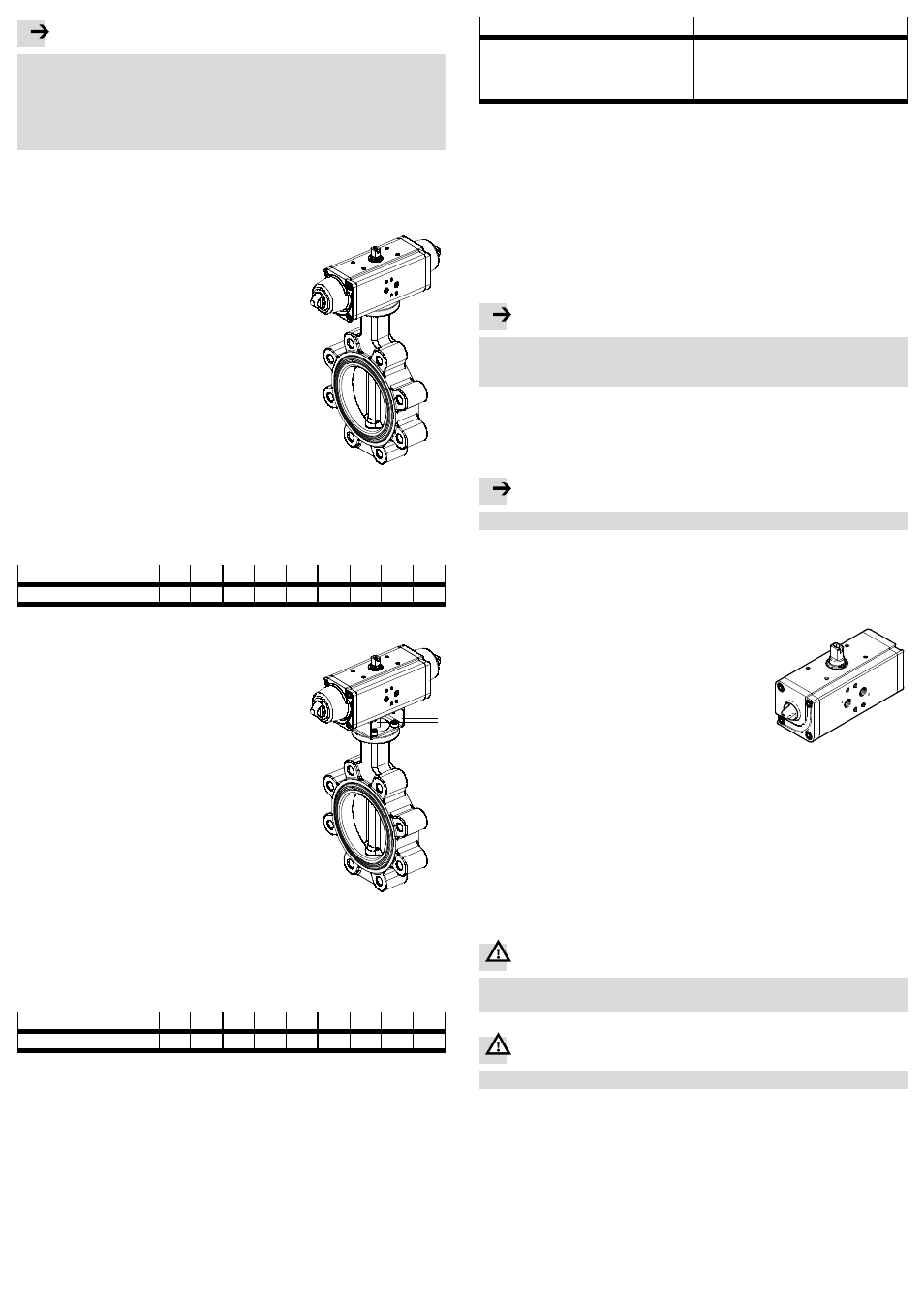

6.1 Mekanisk montering
• Ställ vid montering av vriddonet DAPS in process-
ventilens kopplingsaxel så att det önskade arbets-
sättet för öppning och stängning av processventilen
uppnås.
Fig. 2
• Observera att en processventil med avstängnings-
spjäll endast kan öppnas i en riktning och stängas
i motsatt riktning.
För montering av vriddonet utan monteringsbrygga:
1. Placera vriddonet på processventilens kopplings-
axel. Se då till att processventilens fyrkantsaxel
inte sitter snett i vriddonets stjärnformade
koppling.
2. Fäst vriddonet med 4 rostfria skruvar och
spännringar (material: VA) i processventilens
anslutningsfläns.
3. Dra åt alla skruvar korsvis.
Åtdragningsmoment Fig. 3.
4. Fortsättning punkt 6.
DAPS F03 F04 F05 F07 F10 F12 F14 F16 F25
Åtdragningsmoment [Nm] 2,5 2,5 2,5 4 10 12 12 15 12
Fig. 3
För montering av vriddonet med monteringsadapter
behövs:
Fig. 4
9
aJ
– en monteringsbrygga 9
– en axelförlängning aJ
1. Rikta monteringsbryggan så att nockarna ligger i
längsaxelns riktning och så att, i förekommande
fall, den öppna sidan på monteringsbryggan är
riktad mot processventilen.
2. Sätt fast monteringsbryggan i vriddonet. Dra dock
inte åt skruvarna ännu.
3. Led axelförlängningen genom monteringsbryggan
in i den stjärnformade kopplingen på undersidan
av vriddonet. Kontrollera då att axelförlängningen
inte sitter snett i kopplingen.
4. Fäst vriddonet med monteringsbryggan och axelförlängningen vid process-
ventilens anslutningsfläns. Se då till att processventilens fyrkantsaxel inte
sitter snett i axelförlängningen.
5. Dra åt alla skruvar korsvis.
Åtdragningsmoment Fig. 5.
DAPS F03 F04 F05 F07 F10 F12 F14 F16 F25
Åtdragningsmoment [Nm] 2,5 2,5 2,5 4 10 12 12 15 12
Fig. 5
Efter montering av vriddonet:
6. Kontrollera om vriddonet arbetar i rätt rotationsriktning och om processventilen
intar rätt läge.
7. Om vriddonet inte arbetar i rätt rotationsriktning:
Genomför följande ombyggnad:
Dubbelverkande drivenhet Enkelverkande drivenhet
1. Ta bort den pneumatiska magnetventilen.
2. Vrid magnetventilen 180°.
3. Observera gängstiftets läge för inriktning av
en NAMUR-ventil.
4. Sätt fast magnetventilen igen.
1. Ta bort skruvarna på drivsidan.
2. Vrid drivenheten 90°, medan den fortfarande
är ansluten via axelförlängningen eller direkt
med processventilen.
3. Dra åt fästskruvarna.
6.2 Pneumatisk montering
Anslutningar för lufttillförseln
• Vriddon DAPS, dubbelverkande – standardutförande
– Lufttillförsel på anslutning 2 (A) – se Fig. 1 2
Kopplingsaxeln roterar moturs.
– Lufttillförsel på anslutning 4 (B) – se Fig. 1 4
Kopplingsaxeln roterar medurs.
• Vriddon DAPS, enkelverkande med fjädrande återställning – standardutförande
– Lufttillförsel vid anslutning 4 (B): Rotationsrörelse moturs.
– Fjädertillbakagång: Rotationsrörelse medurs.
Information
• Fäst ett filterelement vid avluftningsanslutningen 2 (A) på det enkelverkande
vriddonet DAPS.
På så sätt kommer inga smutspartiklar in i produkten.
6.3 Kopplingsteknisk montering
När de pneumatiska avstängningsventilerna används:
• Följ informationen och förklaringarna i bruksanvisningen till pneumatikventilerna.
7 Idrifttagning
Information
• Se till att driftförhållandena kapitel 11 ligger inom de tillåtna områdena.
Produkten är i princip driftklar efter montering och anslutning.
• Säkerställ att omkoppling av en processventil som är monterad på vriddonet
kan ske utan hinder.
• Pålufta först vriddonet långsamt.
Mjukstartsventilen HEL ger långsam startventilation.
• Justera vriddonets kolvanslag.
Den här inställningen är till för att optimera
öppnings- eller stängningsförhållandet för de
anslutna processventilerna.
– Vid ett dubbelverkande vriddon kan endast änd-
läget justeras vid påluftning via anslutning 2 (A).
– Vid ett enkelverkande vriddon kan endast
ändläget justeras via fjädrande återställning.
Fig. 6
1. Lossa låsmuttrarna på båda sidor av DAPS.
En gängstång för inställning av kolvanslaget visas på båda sidor.
2. Vrid gängstången med en insexnyckel tills processventilen stängs resp. öppnas
korrekt.
3. Skruva på låsmuttrarna igen på gängstången och dra åt dem.
Åtdragningsmoment: 5 Nm.
8 Underhåll och skötsel
Produkten är underhållsfri om den används på avsett sätt enligt bruksanvisningen.
9 Demontering
Varning
Demontera aldrig ett trycksatt vriddon.
• Gör den pneumatiska kopplingskretsen trycklös.
Varning
• Gör rörledningssystemet trycklöst före demontering.
1. Ta bort ändlägestillsatsen (om sådan finns).
2. Ta bort den pneumatiska avstängningsventilen.
3. Lossa skruvarna på processventilens fläns.
4. Ta bort vriddonet (eventuellt inkl. monteringsbrygga och kopplingsförlängning)
från processventilen.
