Mode d’emploi de la commande d’assentiment ZSA/ZSR

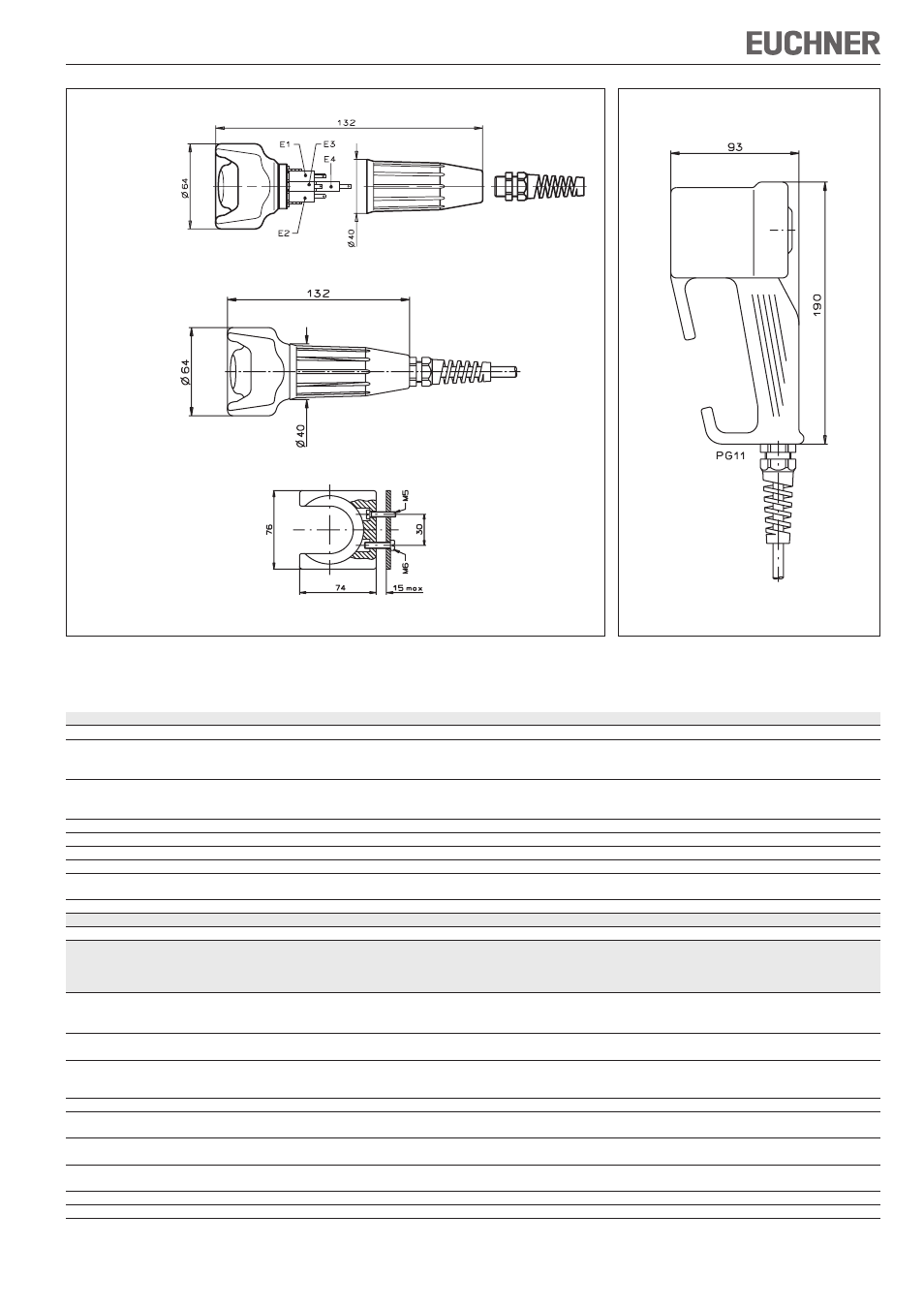

Figure 3 : Dimensions commande d’assentiment ZSA et support pour commande d’assentiment ZSA
en place
Figure 4 : Dimensions commande d’assentiment ZSR
Profondeur du boîtier 70 mm
(la livraison inclut le support
de fixation mural)
Hauteur 30 mm
Support pour
commande
d’assentiment
ZSA
ZSA1-1/ZSA1-2
ZSA1-3
ZSA2-1/ZSA2-2
ZSA2-4
ZSA2A...
ZSA2B...
Caractéristiques techniques
Paramètre Valeur
Matériau du boîtier Plastique
Indice de protection selon IEC 60529
ZSA2A, ZSA2B
IP67
ZSR, ZSA1-1, ZSA1-2, ZSA1-3, ZSA2-1, ZSA2-2, ZSA2-4 IP65
Durée de vie min.
Position 1-2-1
1x10 5 cycles
Position 1-2-3-1 1x10 5 cycles
Température ambiante -5 ... +50 °C
Éléments de commutation voir figure 1
Principe de commutation Interrupteur à action dépendante
Pouvoir de coupure min. à 24 V 1 mA
Tension de commutation min.
à 10 mA
12 V
Courant conditionnel de court-circuit 100 A
Valeurs de fiabilité selon EN ISO 13849-1
B
10d
5 x 10 5
ZSA1-1/ZSA1-2 ZSA2A1... ZSA2A3...
Modèle
ZSA1-3 ZSA2A2... ZSA2B2... ZSA2A4...
ZSA2A2G...C-C1770 ZSA2B2...B ZSA2B4...B
ZSA2-1/ZSA2-2 ZSR2A1... ZSR2B2... ZSA2B4...
ZSA2-4 ZSR2A2... ZSR2A3...
Type de raccordement Raccord par fiche plate Câble Câble Câble Connecteur Connecteur Connecteur
2,8 x 0,8 mm de raccordement de raccordement de raccordement 12 broches 7 broches 7 broches
selon IEC 760
Degré de pollution
(externe, selon EN 60947-1)
3 3 3 3 2 3 3
Câble de raccordement pour ∅ 3,5 ... 8,0 mm, 6 x 0,34 mm² 3 x 0,75 mm² 8 x 0,34 mm² 8 x 0,34 mm² 3 x 0,75 mm² 8 x 0,34 mm²
Vissage par
Skintop BS9
Longueur de câble max. - 10 m - 10 m 10 m - 10 m
Tension nominale U
imp
= 2,5 kV U
imp
= 2,5 kV U
imp
= 2,5 kV U
imp
= 2,5 kV U
imp
= 0,8 kV U
imp
= 0,8 kV U
imp
= 0,8 kV
d’essai (impulsion)
Tension nominale
d’isolement U
i
250 V 250 V 250 V 250 V 32 V 32 V 32 V
Catégorie d’emploi AC-154 A 230 V AC-15 2 A 230 V AC-15 4 A 230 V AC-15 2 A 230 V AC-15 2 A 24 V AC-15 4 A 24 V AC-15 2 A 24 V
selon EN 60947-5-1 DC-13 3 A 24 V DC-13 2 A 24 V DC-13 3 A 24 V DC-13 2 A 24 V DC-13 2 A 24 V DC-13 4 A 24 V DC-13 2 A 24 V
Protection cc à 24 V 1) 4 A gG 2 A gG 4 A gG 2 A gG 2 A gG 4 A gG 2 A gG
Masse env. 0,4 kg env. 1,1 kg env. 1,1 kg env. 1,1 kg env. 1,3 kg env. 1,3 kg env. 1,3 kg
1) Avec des tensions de service différentes de 24 V DC, la protection contre les courts-circuits doit être dimensionnée et vérifiée de manière appropriée.
