Betriebsanleitung Zustimmtaster ZSA/ZSR

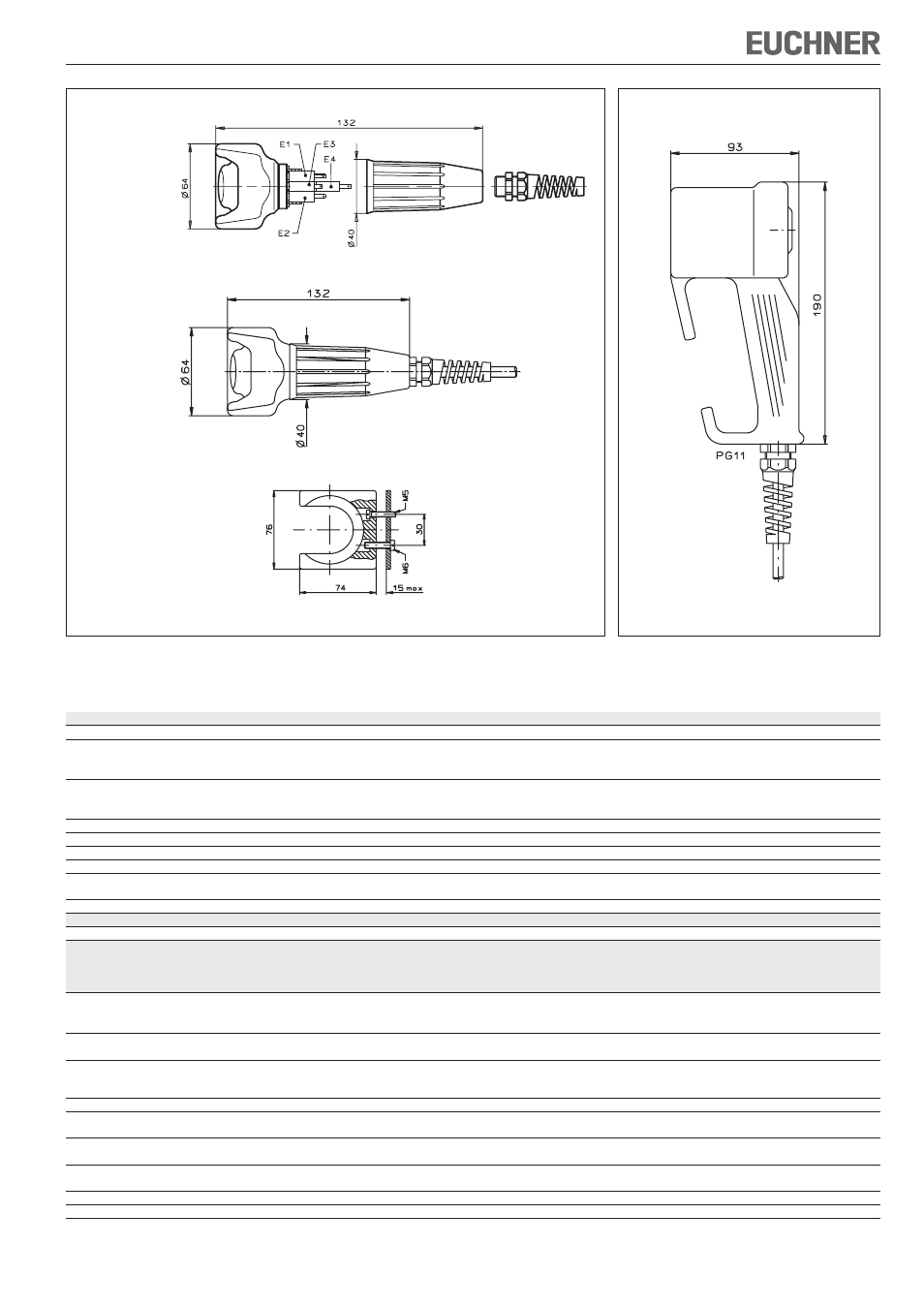

Bild 3: Maßzeichnung Zustimmtaster ZSA und Halter für Zustimmtaster ZSA
montiert
Bild 4: Maßzeichnung Zustimmtaster ZSR
Gehäusetiefe 70 mm
(Lieferung inkl. Halter
für Wandbefestigung)
Höhe 30 mm
Halter für
Zustimmungs-
schalter ZSA
ZSA1-1/ZSA1-2
ZSA1-3
ZSA2-1/ZSA2-2
ZSA2-4
ZSA2A...
ZSA2B...
Technische Daten
Parameter Wert
Werkstoff Gehäuse Kunststoff
Schutzart nach IEC 60529
ZSA2A, ZSA2B
IP67
ZSR, ZSA1-1, ZSA1-2, ZSA1-3, ZSA2-1, ZSA2-2, ZSA2-4 IP65
Lebensdauer min.
Stellung 1-2-1
1x10 5 Zyklen
Stellung 1-2-3-1 1x10 5 Zyklen
Umgebungstemperatur -5 ... +50 °C
Schaltelemente siehe Bild 1
Schaltprinzip Schleichschalter
Schaltstrom min. bei 24 V 1 mA
Schaltspannung min.
bei 10 mA
12 V
Bedingter Kurzschlussstrom 100 A
Zuverlässigkeitswerte nach EN ISO 13849-1
B
10d
5 x 10 5
ZSA1-1/ZSA1-2 ZSA2A1... ZSA2A3...
Type
ZSA1-3 ZSA2A2... ZSA2B2... ZSA2A4...
ZSA2A2G...C-C1770 ZSA2B2...B ZSA2B4...B
ZSA2-1/ZSA2-2 ZSR2A1... ZSR2B2... ZSA2B4...
ZSA2-4 ZSR2A2... ZSR2A3...
Anschlussart Flachsteckanschluss Anschlussleitung Anschlussleitung Anschlussleitung Steckverbinder Steckverbinder Steckverbinder
2,8 x 0,8 mm 12-polig 7-polig 7-polig
nach IEC 760
Verschmutzungsgrad
(extern, nach EN 60947-1)
3 3 3 3 2 3 3
Anschlussleitung für ∅ 3,5 ... 8,0 mm, 6 x 0,34 mm² 3 x 0,75 mm² 8 x 0,34 mm² 8 x 0,34 mm² 3 x 0,75 mm² 8 x 0,34 mm²
Verschraubung über
Skintop BS9
Leitungslänge max. - 10 m - 10 m 10 m - 10 m
Bemessungsstoß- U
imp
= 2,5 kV U
imp
= 2,5 kV U
imp
= 2,5 kV U
imp
= 2,5 kV U
imp
= 0,8 kV U
imp
= 0,8 kV U
imp
= 0,8 kV
spannungsfestigkeit
Bemessungs-
isolationsspannung U
i
250 V 250 V 250 V 250 V 32 V 32 V 32 V
Gebrauchskategorie AC-15 4 A 230 V AC-15 2 A 230 V AC-15 4 A 230 V AC-15 2 A 230 V AC-15 2 A 24 V AC-15 4 A 24 V AC-15 2 A 24 V
nach EN 60947-5-1 DC-13 3 A 24 V DC-13 2 A 24 V DC-13 3 A 24 V DC-13 2 A 24 V DC-13 2 A 24 V DC-13 4 A 24 V DC-13 2 A 24 V
Kurzschlusssicherung bei 24 V 1) 4 A gG 2 A gG 4 A gG 2 A gG 2 A gG 4 A gG 2 A gG
Masse ca. 0,4 kg ca. 1,1 kg ca. 1,1 kg ca. 1,1 kg ca. 1,3 kg ca. 1,3 kg ca. 1,3 kg
1) Bei anderen Betriebsspannungen als DC 24 V muss die Kurzschlusssicherung entsprechend dimensioniert und geprüft werden.
