Istruzioni di impiego del pulsante di consenso ZSA/ZSR

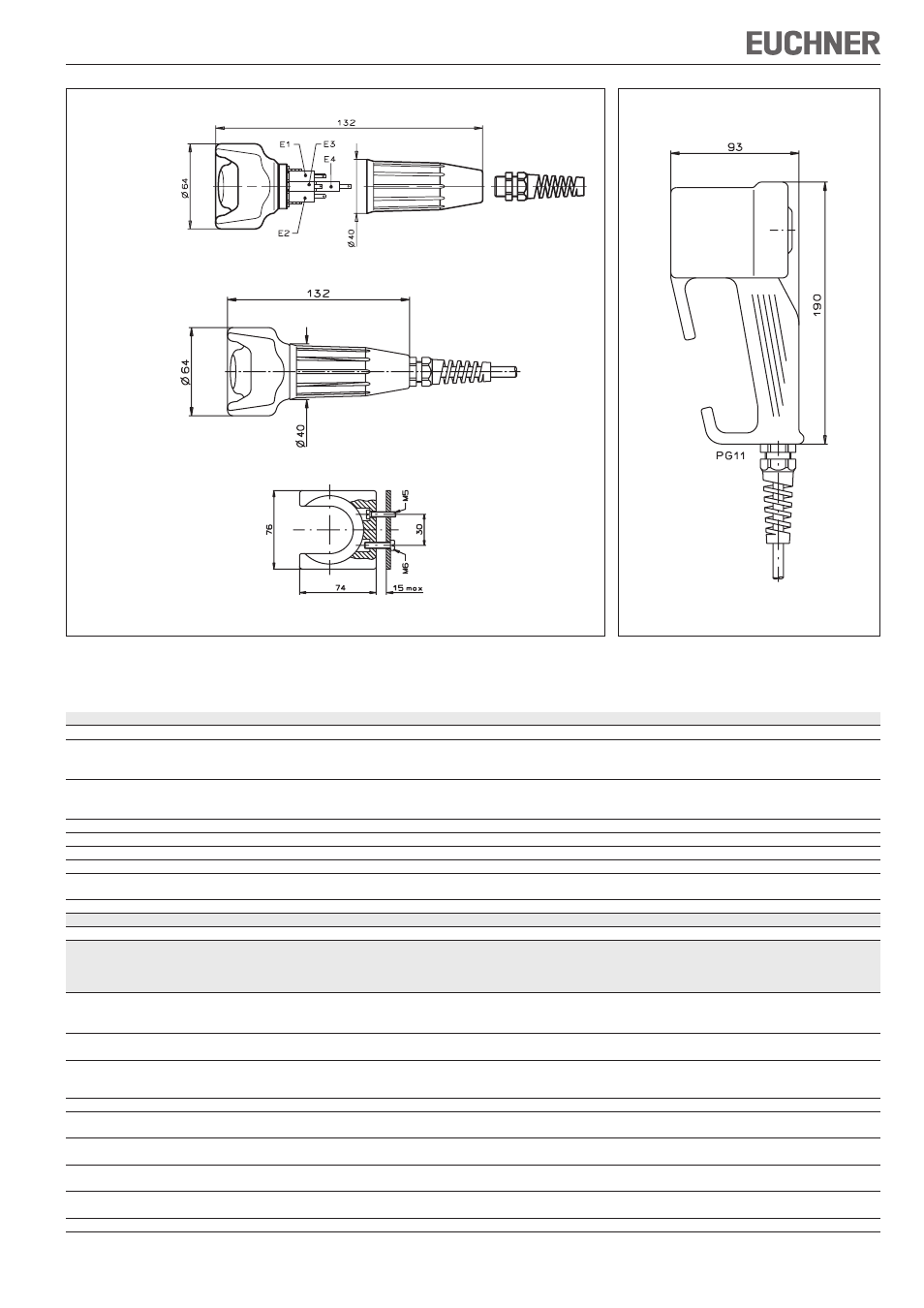

Fig. 3: Dimensioni del pulsante di consenso ZSA e del relativo supporto per pulsante di consenso ZSA
montato
Fig. 4: Dimensioni del pulsante di consenso ZSR
Profondità della
custodia 70 mm
(la fornitura comprende
il supporto per il
fissaggio a parete)
Altezza 30 mm
Supporto per
pulsante di
consenso ZSA
ZSA1-1/ZSA1-2
ZSA1-3
ZSA2-1/ZSA2-2
ZSA2-4
ZSA2A...
ZSA2B...
Dati tecnici
Parametro Valore
Materiale della custodia plastica
Grado di protezione sec. IEC 60529
ZSA2A, ZSA2B
IP67
ZSR, ZSA1-1, ZSA1-2, ZSA1-3, ZSA2-1, ZSA2-2, ZSA2-4 IP65
Durata min.
Posizione 1-2-1
1x10 5 cicli
Posizione 1-2-3-1 1x10 5 cicli
Temperatura ambiente -5 ... +50 ?
Microinterruttori vedi figura 1
Principio di commutazione a scatto lento
Corrente di commutazione min. a 24 V 1 mA
Tensione di commutazione min.
a 10 mA
12 V
Corrente di cortocircuito condizionata 100 A
Valori di affidabilità secondo EN ISO 13849-1
B
10d
5 x 10 5
ZSA1-1/ZSA1-2 ZSA2A1... ZSA2A3...
Tipi
ZSA1-3 ZSA2A2... ZSA2B2... ZSA2A4...
ZSA2A2G...C-C1770 ZSA2B2...B ZSA2B4...B
ZSA2-1/ZSA2-2 ZSR2A1... ZSR2B2... ZSA2B4...
ZSA2-4 ZSR2A2... ZSR2A3...
Tipo di collegamento a spina piatta cavo cavo cavo d connettore connettore connettore
2,8 x 0,8 mm di collegamento di collegamento di collegamento 12 poli 7 poli 7 poli
secondo IEC 760
Grado di inquinamento
(esterno, secondo EN 60947-1) 3
3 3 3 2 3 3
Cavo di collegamento per ∅ 3,5 ... 8,0 mm, 6 x 0,34 mm² 3 x 0,75 mm² 8 x 0,34 mm² 8 x 0,34 mm² 3 x 0,75 mm² 8 x 0,34 mm²
collegamento a vite tramite
Skintop BS9
Lunghezza cavo, max. - 10 m - 10 m 10 m - 10 m
Rigidità dielettrica U
imp
= 2,5 kV U
imp
= 2,5 kV U
imp
= 2,5 kV U
imp
= 2,5 kV U
imp
= 0,8 kV U
imp
= 0,8 kV U
imp
= 0,8 kV
nominale
Tensione di isolamento
nominale U
i
250 V 250 V 250 V 250 V 32 V 32 V 32 V
Categoria di impiego AC-154 A 230 V AC-15 2 A 230 V AC-15 4 A 230 V AC-15 2 A 230 V AC-15 2 A 24 V AC-15 4 A 24 V AC-15 2 A 24 V
sec. EN 60947-5-1 DC-13 3 A 24 V DC-13 2 A 24 V DC-13 3 A 24 V DC-13 2 A 24 V DC-13 2 A 24 V DC-13 4 A 24 V DC-13 2 A 24 V
Fusibile di protezione contro 4 A gG 2 A gG 4 A gG 2 A gG 2 A gG 4 A gG 2 A gG
i cortocircuiti a 24 V 1)
Peso ca. 0,4 kg ca. 1,1 kg ca. 1,1 kg ca. 1,1 kg ca. 1,3 kg ca. 1,3 kg ca. 1,3 kg
1) In caso di tensioni di esercizio diverse da DC 24 V è necessario dimensionare e controllare opportunamente il fusibile di protezione contro i cortocircuiti.
