Contrôle et entretien
En cas d’endommagement ou d’usure, il est néces-
saire de remplacer entièrement l’interrupteur avec
l’élément d’actionnement.
Le remplacement de composants ou de sous-
ensembles n’est pas autorisé !
Aucun entretien n’est nécessaire. Pour garantir un
fonctionnement irréprochable et durable, il convient
toutefois de vérifier régulièrement les points
suivants :
Fonction de commutation correcte
Bonne fixation des composants
Dépôts et usure
Étanchéité à l’entrée du câble
Serrage des connexions ou connecteurs.
Remarque : l’année de construction figure dans le
coin inférieur droit de la plaque signalétique.
Nous déclinons toute responsabilité
en cas d’utilisation non conforme ;
en cas de non-respect des consignes de sécurité ;
si le montage et le raccordement électrique sont
effectués par du personnel non agréé.
si les contrôles fonctionnels ne sont pas effectués.
Sous r
é
serve de modifications techniques, indications non contractuelles. © EUCHNER GmbH + Co. KG 090205-06-10/10 (trad. mode d
’emploi d
’origine)
34 34
42 42
22 22
12 12
12 12
22 22
42 42
34 34
14
22 22
42 42
34 34
21 22
14 13
11 12
22 21 22
12
14
22
21
11
13
21
41 42
34 33
33
41
21
11
22 21
11 12
12 11
21 22
11
21
41
33
33 34
42 41
14 13
21 22
13
21
41
33
33 34
42 41
1 2
3
4 5
6
4 5
6
7
8
11 9
3
2
1
10
PE
Modèle Contacts
GP.-528H... 1 contact à ouverture +
1 contact à fermeture
GP.-538H... 2 contacts NF
GP.-2121H... 4 contacts NF
GP.-2131H... 3 contacts à ouverture +
1 contact à fermeture
GP.-3131H... 2 contacts à ouverture +
2 contacts à fermeture
Porte fermée Porte
ouverte
Connecteur SR6
Connecteur SR11
2.
1
2.
2
3 4
1. 1.
6 5
Numéro ordinal
des éléments de
commutation
2.
1. 1.
2.
3. 3.
4. 4.
6
8
5
7
4 3
2 1
Numéro ordinal
des éléments de
commutation
Affectation des contacts
avec connecteur
Brochage connecteur
(vue côté interrupteur de
sécurité)
(indication par LED à câblage autonome, en option)

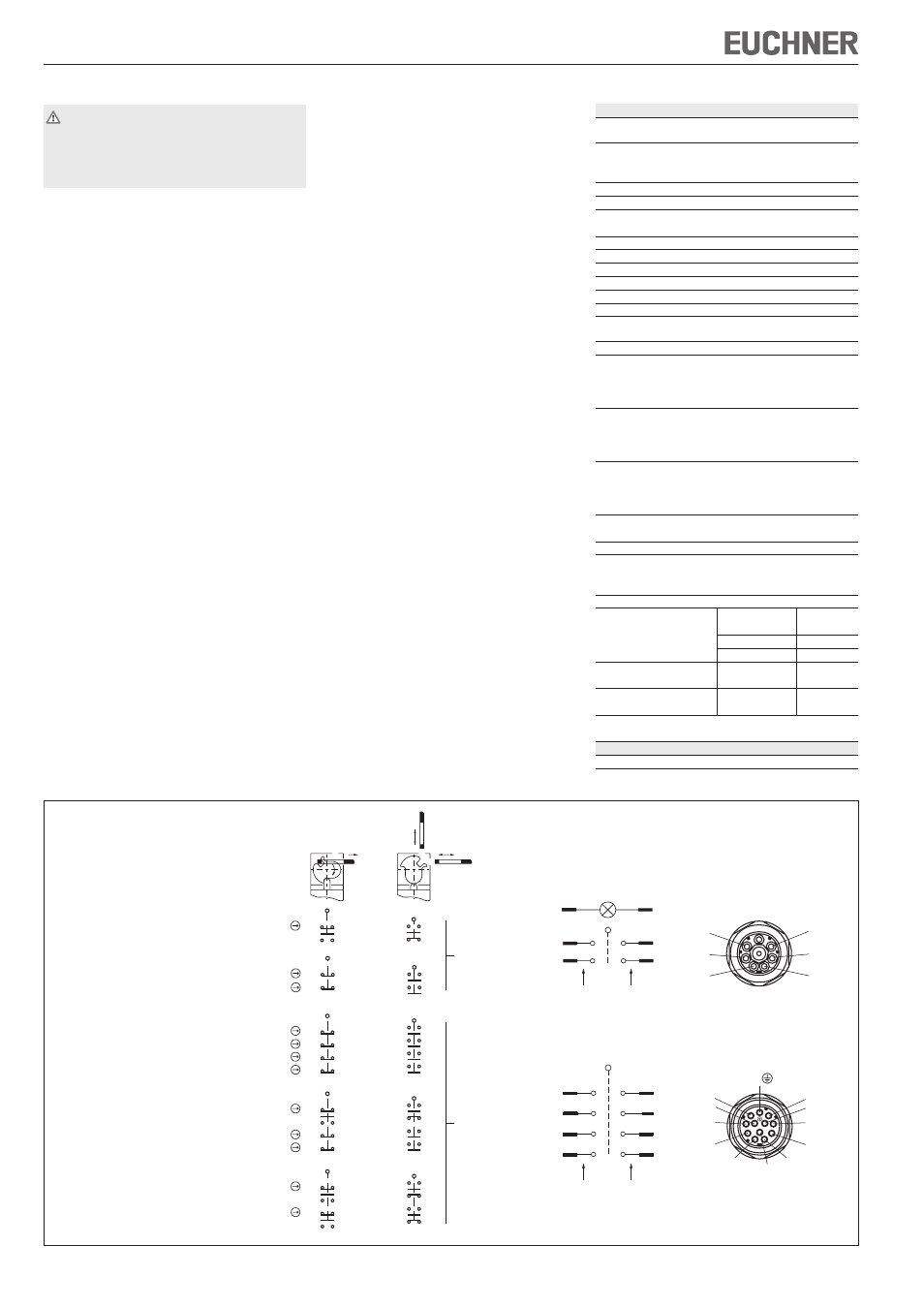

Figure 3 : Eléments de commutation et fonctions de commutation
Déclaration de conformité CE
Le fabricant ci-dessous déclare par la présente que
le produit est conforme aux dispositions de la ou des
directive(s) précisées ci-après ainsi qu’aux normes
qui lui sont applicables.
EUCHNER GmbH + Co. KG
Kohlhammerstraße 16
D-70771 Leinfelden-Echterdingen, Allemagne
Directives utilisées :
Directive Machines 2006/42/CE
Normes utilisées :
EN 60947-5-1:2004 + Cor.:2005 + A1:2009
EN 1088:1995+A2:2008
Leinfelden, juillet 2010
Dipl.-Ing. Michael Euchner
Directeur Général
Duc Binh Nguyen
Responsable documentation
La déclaration de conformité CE signée est jointe au
produit.
Caractéristiques techniques
Paramètre Valeur
Matériau du boîtier Thermoplastique renforcé avec des
fibres de verre
Indice de protection selon IEC 60529
GP1...
IP67
GP2... IP65
Duréé de vie mécanique 2x10 6 manoeuvres
Température ambiante -20...+80°C
Degré de pollution
3 (industrie)
(externe, selon EN 60947-1)
Position de montage
Au choix
Vitesse d’attaque max. 20 m/min
Force d’insertion 10 N
Fréquence d’actionnement maxi.6700/h
Force de retrait
20 N
Force de maintien 2 N
Principe de commutation Élément de contact à action
dépendante
Matériau des contacts Alliage argent doré par soufflage
Type de raccordement
GP1...
Connecteur à vis
GP2...SR6 Connecteur SR6, 6 broches+PE
GP2...SR11 Connecteur SR11, 11 broches+PE
Section de conducteur (rigide/flexible)
GP1...
max. 1,5 mm²
GP2...SR6 0,5 à 1,5 mm²
GP2...SR11 0,5 mm²
Tension de service pour L060 12 - 60 V
indication par LED en option L110 110 V
(uniquement
GP...528H/GP...538H)
L220 230 V
Tension de commutation min.
12 V
à 10 mA
Pouvoir de coupure min. à 24 V 1 mA
Protection contre cc (fusible
de commande)
4 A gG
selon IEC 60269-1
Courant thermique conv. I
th
4 A
Catégorie d’emploi
GP1.../GP2...SR6 GP2...SR11
selon EN 60947-5-1
AC-15
4 A 230 V 4 A 50 V
DC-13 4 A 24 V 4 A 24 V
Tension nominale
U
imp
= 2,5 kV U
imp
= 1,5 kV
d’essai (impulsion)
Tension nominale
U
i
= 250 V U
i
= 50 V
d’isolement
Courant conditionnel
de court-circuit
100 A
Valeurs de fiabilité selon EN ISO 13849-1
B
10d 3 x 10 6
