Istruzioni di impiego dei finecorsa di sicurezza GP...
EUCHNER GmbH + Co. KG Kohlhammerstraße 16 D-70771 Leinfelden-Echterdingen Tel. +49/711/75 97-0 Fax +49/711/75 33 16 www.euchner.de [email protected]
Controllo e manutenzione
In caso di danneggiamenti o di usura si deve
sostituire il finecorsa completo, incluso
l’azionatore.
Non è ammessa la sostituzione di singoli
componenti o di blocchi!
Non sono necessari interventi di manutenzione. Per
garantire un funzionamento corretto e durevole si
consiglia comunque di controllare regolarmente
la corretta commutazione
il fissaggio dei singoli componenti
l’eventuale presenza di depositi o segni d’usura
la tenuta dell’ingresso del cavo
l’eventuale allentarsi dei cavi di collegamento o dei
connettori.
Nota: l’anno di costruzione si trova sull’angolo destro
in basso della targhetta di identificazione.
Esclusione di responsabilità in caso di
impiego non conforme alla destinazione d’uso
mancato rispetto delle istruzioni di sicurezza
montaggio e collegamento elettrico non eseguiti
da personale specializzato e autorizzato
omissione delle prove funzionali.
Con riserva di modifiche tecniche, tutti i dati sono soggetti a modifiche. © EUCHNER GmbH + Co. KG 090205-06-10/10 (T
raduzione
delle istruzioni di impiego originali)
34 34
42 42
22 22
12 12
12 12
22 22
42 42
34 34
14
22 22
42 42
34 34
21 22
14 13
11 12
22 21 22
12
14
22
21
11
13
21
41 42
34 33
33
41
21
11
22 21
11 12
12 11
21 22
11
21
41
33
33 34
42 41
14 13
21 22
13
21
41
33
33 34
42 41
1 2
3
4 5
6
4 5
6
7
8
11 9
3
2
1
10
PE
Tipi Microinterruttori
GP.-528H... 1 NC + 1 NA
GP.-538H... 2 NC
GP.-2121H... 4 NC
GP.-2131H... 3 NC + 1 NA
GP.-3131H... 2 NC + 2 NA
Riparo chiuso Riparo
aperto
Connettore SR6
Connettore SR11
2.
1
2.
2
3 4
1. 1.
6 5
Cifre in successione
relative ai
microinterruttori
2.
1. 1.
2.
3. 3.
4. 4.
6
8
5
7
4 3
2 1
Cifre in successione
relative ai microinterruttori
Connessioni con
connettore
Rappresentazione
connettore
(vista lato di inserimento
finecorsa di sicurezza)
(indicatore LED a cablaggio libero, opzionale)

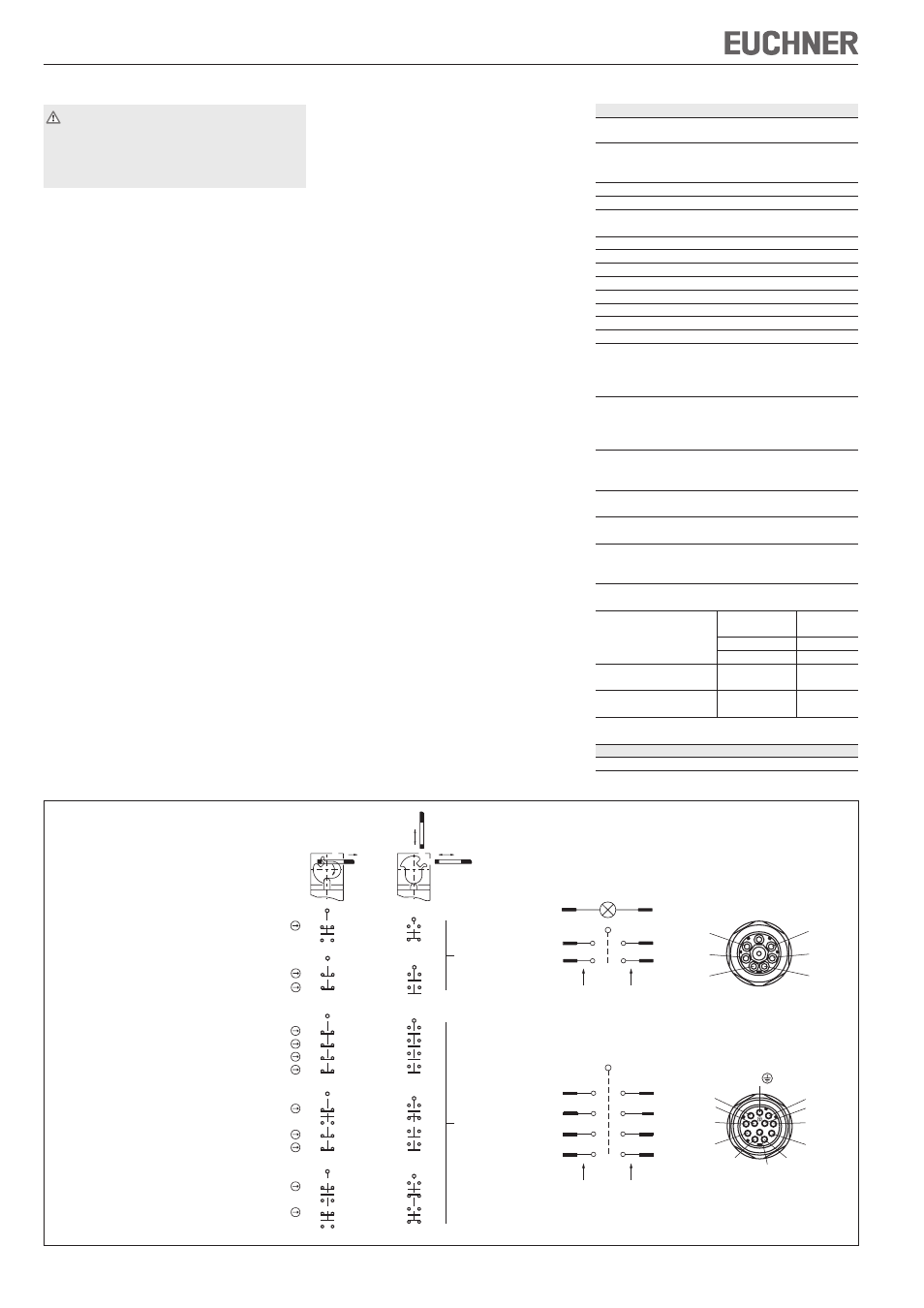

Fig. 3: Microinterruttori e commutazioni
Dichiarazione CE di conformità
Il fabbricante indicato di seguito dichiara che il
prodotto è conforme alle disposizioni della/delle
direttiva/e sottoelencata/e e che sono state applicate
le norme pertinenti.
EUCHNER GmbH + Co. KG
Kohlhammerstraße 16
70771 Leinfelden-Echterdingen, Germania
Direttive applicate:
Direttiva Macchine 2006/42/CE
Norme applicate:
EN 60947-5-1:2004 + Cor.:2005 + A1:2009
EN 1088:1995+A2:2008
Leinfelden, luglio 2010
Dipl. Ing. Michael Euchner
Amministratore delegato
Duc Binh Nguyen
Responsabile della documentazione
La dichiarazione CE di conformità firmata è allegata
al prodotto.
Dati tecnici
Parametri Valore
Materiale della custodia termoplastica rinforzata con fibra di
vetro
Grado di protezione sec. IEC 60529
GP1...
IP67
GP2... IP65
Durata meccanica 2x10 6 manovre
Temperatura ambiente -20...+80?
Grado di inquinamento
3 (industria)
(esterno, secondo EN 60947-1)
Posizione di installazione
qualsiasi
Velocità di avvicinamento max. 20 m/min
Forza di azionamento
10 N
Frequenza di azionamento max. 6700/h
Forza di estrazione
20 N
Forza di ritenuta 2 N
Principio di commutazione microinterruttore ad azione lenta
Materiale dei contatti lega di argento placcata oro
Tipo di collegamento
GP1...
collegamento a vite
GP2...SR6 connettore SR6, 6 poli+PE
GP2...SR11 connettore SR11, 11 poli+PE}
Sezione del conduttore (rigido/flessibile)
GP1...
max. 1,5 mm²
GP2...SR6 0,5...1,5 mm²
GP2...SR11 0,5 mm²
Tensione di esercizio per L060 12 - 60 V
indicatore LED opzionale L110 110 V
(solo GP...528H/GP...538H) L220 230 V
Tensione di commutazione min.
12 V
a 10 mA
Corrente di commutazione
min. a 24 V
1 mA
Protezione contro cortocircuiti
(fusibile di comando)
4 A gG
secondo IEC 60269-1
Corrente continua termica
standard I
th
4 A
Categoria di impiego
GP1.../GP2...SR6 GP2...SR11
sec. EN 60947-5-1
AC-15
4 A 230 V 4 A 50 V
DC-13 4 A 24 V 4 A 24 V
Rigidità dielettrica
U
imp
= 2,5 kV U
imp
= 1,5 kV
nominale
Tensione di
U
i
= 250 V U
i
= 50 V
isolamento nominale
Corrente di cortocircuito
condizionata
100 A
Valori di affidabilità secondo EN ISO 13849-1
B
10d
3 x 10 6
