Istruzioni di impiego dei finecorsa di sicurezza NM..VZ
Con riserva di modifiche tecniche, tutti i dati sono soggetti a modifiche. © EUCHNER GmbH + Co. KG 084458-05-08/10 (T
raduzione
delle istruzioni di impiego originali)

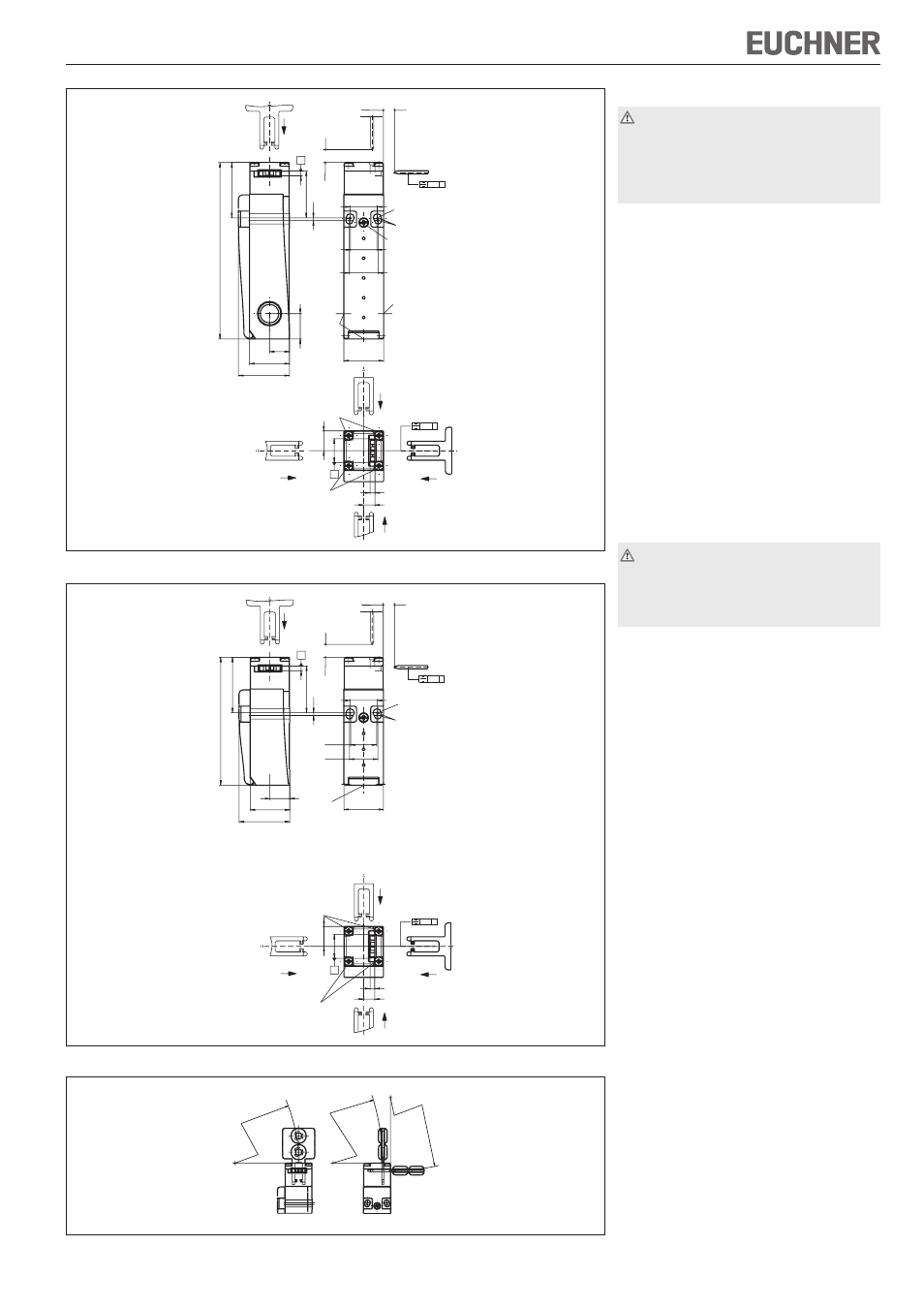

Fig. 4: Dimensioni / NM02VZA / NM12VZA / NM03VZA
Fig. 5: Dimensioni NM01VZA, NM...C2069
Fig. 6: Raggio di azionamento minimo: il punto di rotazione del riparo deve essere sullo stesso piano dell’apertura
di inserimento dell’azionatore
Controllo funzionale
Avvertenza! Lesioni mortali in caso di errori
durante l’installazione e il controllo funzionale.
Prima di procedere al controllo funzionale,
assicurarsi che nessuna persona si trovi nella
zona pericolosa. Osservare tutte le normative
antinfortunistiche vigenti.
Al termine dell’installazione e dopo ogni guasto si deve
effettuare una verifica completa della funzione di
sicurezza. Procedere come specificato di seguito:
f Prova della funzione meccanica
L’azionatore deve potersi inserire facilmente nella
testina di azionamento. Effettuare questa prova
chiudendo più volte il riparo di protezione.
f Prova della funzione elettrica
1. Attivare la tensione di esercizio.
2. Chiudere tutti i ripari di protezione.
f La macchina non deve avviarsi da sola.
3. Abilitare il funzionamento nel sistema di controllo.
4. Aprire il riparo di protezione.
f La macchina deve arrestarsi e non deve essere
possibile avviarla, finché il riparo di protezione è
aperto.
Ripetere le operazioni 2 - 4 per ogni singolo riparo di
protezione.
Controllo e manutenzione
In caso di danneggiamenti o di usura si deve
sostituire il finecorsa completo, incluso
l’azionatore.
Non è ammessa la sostituzione di singoli
componenti o di blocchi!
Non sono necessari interventi di manutenzione. Per
garantire un funzionamento corretto e durevole si
consiglia comunque di controllare regolarmente
f la corretta commutazione
f il fissaggio dei singoli componenti
f l’eventuale presenza di depositi o segni d’usura
f la tenuta dell’ingresso del cavo
f l’eventuale allentarsi dei cavi di collegamento.
Nota: l’anno di costruzione si trova sull’angolo destro
in basso della targhetta di identificazione.
La responsabilità è esclusa in caso di
f impiego non conforme alla destinazione d’uso
f mancato rispetto delle istruzioni di sicurezza
f montaggio e collegamento elettrico non eseguiti
da personale specializzato e autorizzato
f omissione delle prove funzionali.
B
18
16,5
25
17
M16x1,5
∅ 4,2
M16x1,5
*
∅ 5
31
1,
5
36,
5
12,5
25
32
113
3
16
M=0,6Nm
A
12,
5
7
3
Standard
0,8 B
20 +4
20
+4
0,4
C
M=0,6Nm
D
M=0,6Nm
A
B
A
Inserimento
Inserimento
* posizionamento stabilito per
l’impiego in sicurezza (M5)
B
18
16,5
25
17
∅ 4,2
M16x1,5
*
∅ 5
31
1,
5
36,
5
12,5
25
32
82
3
A
12,
5
7
3
Standard
0,8 B
20 +4
20
+4
0,4 A
C
M=0,6Nm
D
A
B
M=0,6Nm
* posizionamento stabilito per
l’impiego in sicurezza (M5)
Inserimento
Inserimento
R > 150
R >
200
R
>
200
