Mode d’emploi pour les interrupteurs de sécurité SGA...

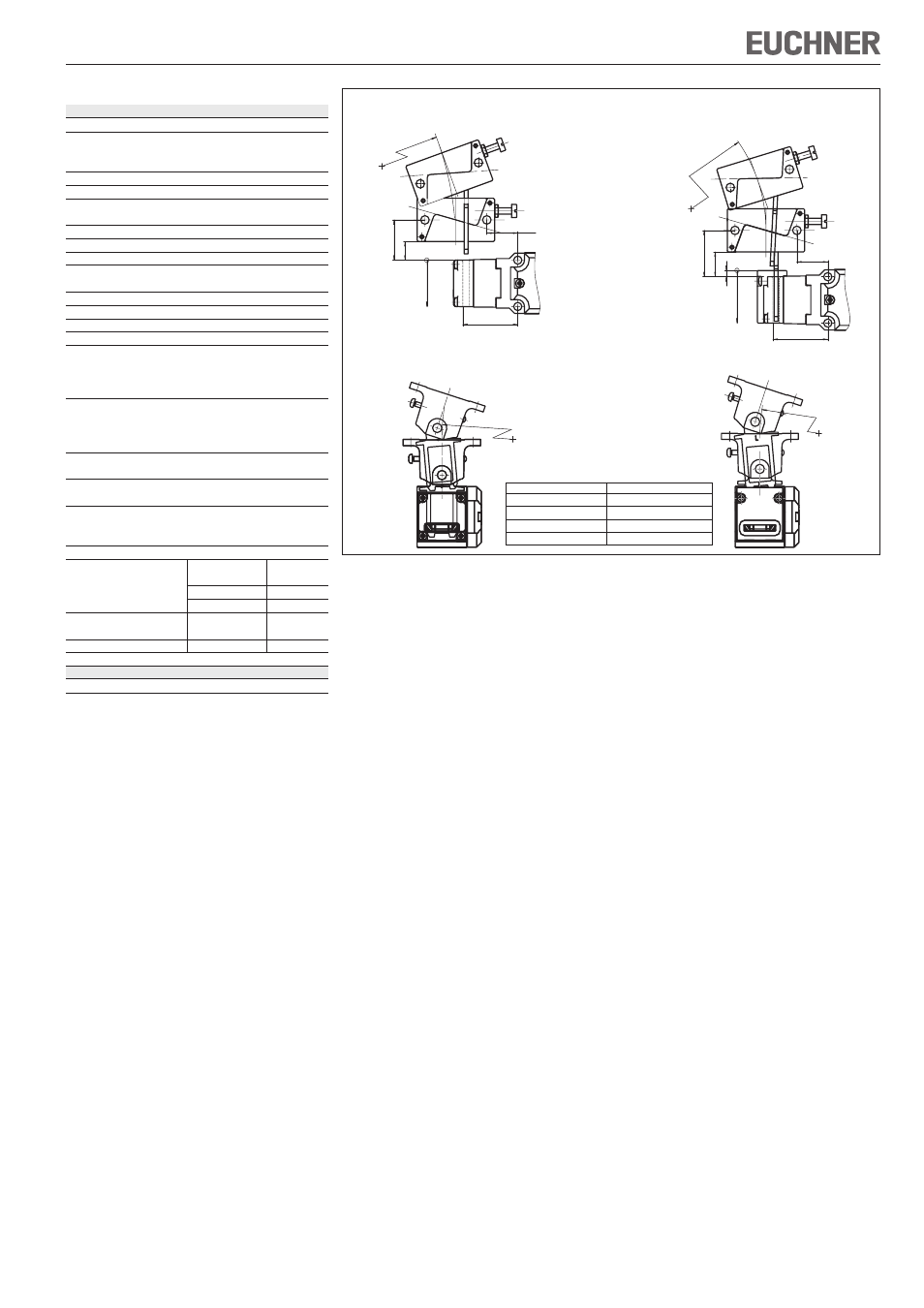

Figure 4 : Rayons de porte minimum
Type languette Rayon porte min. [mm]
Languette S-G... 300
Languette S-W... 300
LANGUETTE P-S-OU... 200
LANGUETTE S-LR... 200
Languette S-OU-LN pour module
d’insertion
Languette S-LR-LN pour module
d’insertion
16
30
R >
200
35,5
4
28,5 +5
20
R>200
Languette S-OU-SN
Languette S-LR-SN
24,5 +5
12
26
35,5
R >
20
200
R>200
Caractéristiques techniques
Paramètre Valeur
Matériau du boîtier Alliage léger moulé sous pression
Indice de protection selon IEC 60529
SGA1...
IP67
SGA2... IP65
Manoeuvres mécaniques 2x10 6 manoeuvres
Température ambiante -20 à +80°C
Degré de pollution
3 (industrie)
(externe, selon EN 60947-1)
Position de montage
Au choix
Vitesse d’actionnement maxi. 20 m/min
Force d’actionnement
25 N
Fréquence d’actionnement
maxi.
6700/h
Force de retrait 25 N
Force de maintien 10 N
Principe de commutation Contact à action lente
Matériau des contacts Alliage argent doré par soufflage
Type de raccordement
SGA1...
Borne à vis
SGA2...SR6 Connecteur SR6, 6 broches+PE
SGA2...SR11 Connecteur SR11, 11 broches+PE
Section des conducteurs (rigides/flexibles)
SGA1...
0,34 ... 1,5 mm²
SGA2...SR6 0,5 ... 1,5 mm²
SGA2...SR11 0,5 mm²
Tension de commutation mini.
12 V
à 10 mA
Pouvoir de coupure
mini. à 24 V
1 mA
Protection contre les courts-
circuits (fusible de commande)
4 A gG
selon IEC 60269-1
Courant thermique conv. I
th 4 A
Catégorie d’emploi
SGA1.../SGA2...SR6 SGA2...SR11
selon EN 60947-5-1
AC-15
4 A 230 V 4 A 50 V
DC-13 4 A 24 V 4 A 24 V
Tension nominale d’essai
(impulsion)
U
imp
= 2,5 kV U
imp
= 1,5 kV
Tension nominale d’isolement U
i
= 250 V U
i
= 50 V
Courant condit. de court-circ. 100 A
Valeurs de fiabilité selon EN ISO 13849-1
B
10d 3 x 10 6
