Betriebsanleitung Sicherheitsschalter SGA...

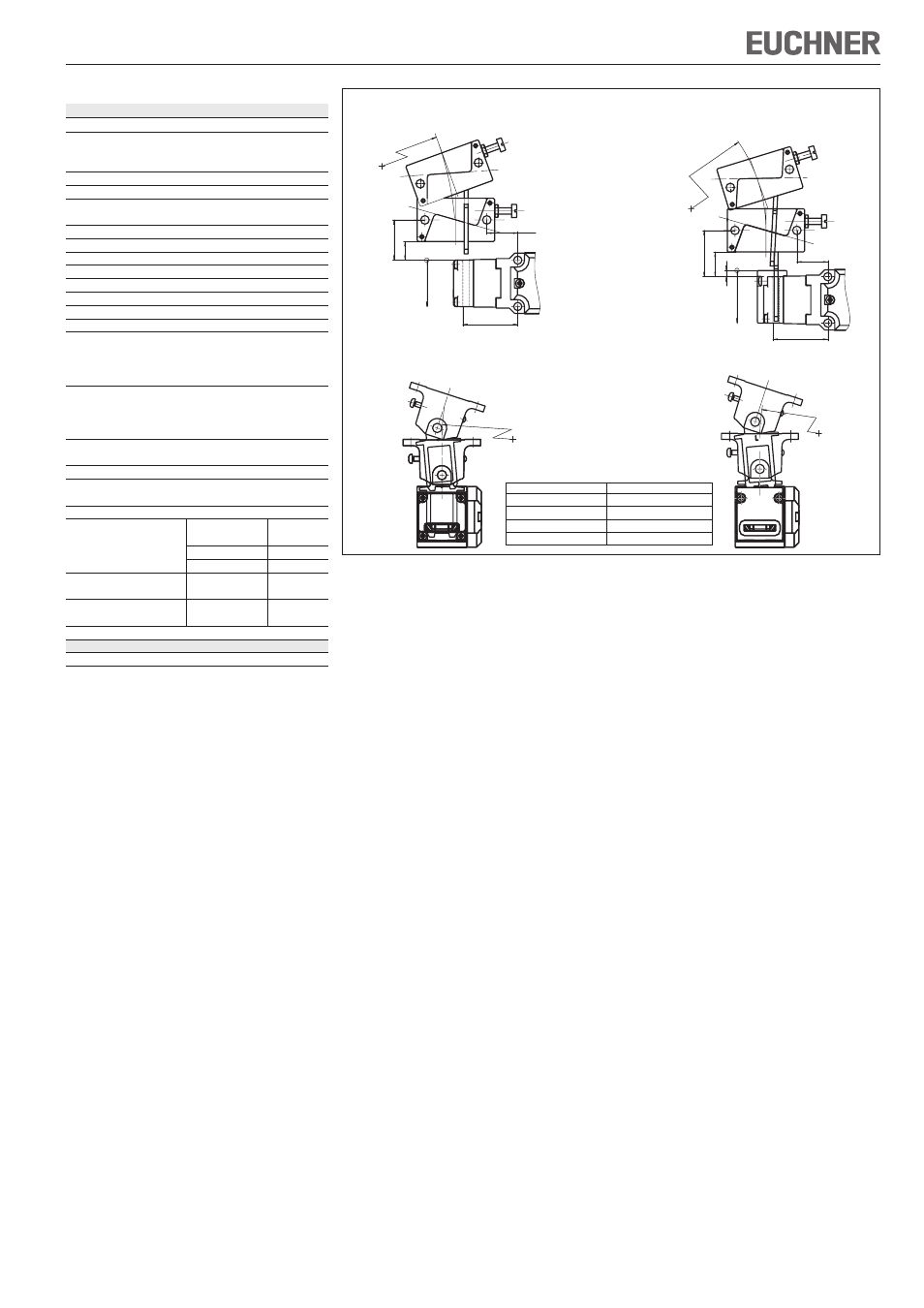

Bild 4: Minimale Türradien
Betätiger-Typ Türradius min. [mm]
Betaetiger-S-G... 300
Betaetiger-S-W... 300
RADIUSBETAETIGER-S-OU... 200
RADIUSBETAETIGER-S-LR... 200
Radiusbetätiger S-OU-LN
für Einführtrichter
Radiusbetätiger S-LR-LN
für Einführtrichter
16
30
R >
200
35,5
4
28,5 +5
20
R>200
Radiusbetätiger S-OU-SN
Radiusbetätiger S-LR-SN
24,5 +5
12
26
35,5
R >
20
200
R>200
Technische Daten
Parameter Wert
Gehäusewerkstoff Leichtmetall-Druckguss
Schutzart nach IEC 60529
SGA1...
IP67
SGA2... IP65
Mech. Lebensdauer 2x10 6 Schaltspiele
Umgebungstemperatur -20...+80°C
Verschmutzungsgrad
3 (Industrie)
(extern, nach EN 60947-1)
Einbaulage
beliebig
Anfahrgeschwindigkeit max. 20 m/min
Betätigungskraft 25 N
Betätigungshäufigkeit max. 6700 / h
Auszugskraft 25 N
Rückhaltekraft 10 N
Schaltprinzip Schleichschaltglied
Kontaktwerkstoff Silberlegierung hauchvergoldet
Anschlussart
SGA1...
Schraubanschluss
SGA2...SR6 Steckverbinder SR6, 6-polig+PE
SGA2...SR11 Steckverbinder SR11, 11-polig+PE
Leiterquerschnitt (starr/flexibel)
SGA1...
0,34 ... 1,5 mm²
SGA2...SR6 0,5 ... 1,5 mm²
SGA2...SR11 0,5 mm²
Schaltspannung min.
12 V
bei 10 mA
Schaltstrom min. bei 24 V
1 mA
Kurzschlussschutz (Steuer-
4 A gG
sicherung) nach IEC 60269-1
Konv. thermischer Strom I
th
4 A
Gebrauchskategorie
SGA1.../SGA2...SR6 SGA2...SR11
nach EN 60947-5-1
AC-15
4 A 230 V 4 A 50 V
DC-13 4 A 24 V 4 A 24 V
Bemessungsstoß-
U
imp
= 2,5 kV U
imp
= 1,5 kV
spannungsfestigkeit
Bemessungs-
U
i
= 250 V U
i
= 50 V
isolationsspannung
Bedingter Kurzschlussstrom
100 A
Zuverlässigkeitswerte nach EN ISO 13849-1
B
10d 3 x 10 6
