Mode d’emploi pour les interrupteurs de sécurité SGA...
Utilisation conforme
Les interrupteurs de sécurité de la série SGA sont
des dispositifs de verrouillage sans système
d’interverrouillage.
Utilisé avec un protecteur, ce composant de sécurité
interdit tout mouvement dangereux de la machine tant
que le protecteur est ouvert. Un ordre d’arrêt est
émis en cas d’ouverture du protecteur pendant le
fonctionnement dangereux de la machine.
Les interrupteurs de sécurité de la série SGA
répondent aux prescriptions EN 60947-5-1 (incl.
Annexe K) et satisfont aux exigences des organismes
professionnels concernant les machines, les
installations et la protection des personnes.
Avant d’utiliser des interrupteurs de sécurité, il est
nécessaire d’effectuer une analyse d’appréciation du
risque sur la machine selon
EN ISO 13849-1, Parties des systèmes de
commande relatives à la sécurité ;
EN ISO 14121, Sécurité des machines, appréciation
du risque
IEC 62061, Sécurité des machines – Sécurité
fonctionnelle des systèmes de commande
électriques, électroniques et électroniques
programmables relatifs à la sécurité.
Pour que l’utilisation soit conforme, les instructions
applicables au montage et à la mise en service doivent
être respectées, en particulier
EN ISO 13849-1, Parties des systèmes de
commande relatives à la sécurité ;
EN 1088, Dispositifs de verrouillage associés à des
protecteurs
EN 60204-1, Equipement électrique des machines.
Important :
L’utilisateur est responsable de la sécurité de
l’intégration de l’appareil dans un système global
sécurisé. Ce dernier doit être validé à cet effet, par
ex. selon EN ISO 13849-2.
Si la validation fait appel à la procédure simplifiée
selon le paragraphe 6.3 EN ISO 13849-1:2008, le
niveau de performance ou Performance Level (PL)
peut diminuer lorsque plusieurs appareils sont
raccordés en série l’un à la suite de l’autre.
Si le produit est accompagné d’une fiche technique,
les indications de cette dernière prévalent en cas
de différences avec les indications figurant dans le
mode d’emploi.
Consignes de sécurité
Les interrupteurs de sécurité remplissent une
fonction de protection des personnes. Le montage
ou les manipulations non conformes peuvent
engendrer de graves blessures.
Les éléments de sécurité ne doivent pas être
contournés (pontage des contacts), déplacés,
retirés ou être inactivés de quelque manière que
ce soit.
Tenez compte en particulier des mesures de
réduction des possibilités de fraude selon EN
1088:1995.A2:2008, paragr. 5.7.
La manœuvre ne doit être déclenchée que par
les languettes prévues spécialement à cet effet
et reliées de manière indissociable au protecteur.
Montage, raccordement électrique et mise en
service exclusivement par un personnel habilité.
Fonction
L’interrupteur de sécurité signale que le protecteur
est fermé.
L’interrupteur n’actionne aucun système
d’interverrouillage !
Fermeture
Les contacts de sécurité se ferment à l’introduction
de la languette.
Ouverture
Les contacts de sécurité s’ouvrent de manière forcée
(ouverture positive) au retrait de la languette.
Montage
Les interrupteurs de sécurité et les éléments
d’actionnement ne doivent pas être utilisés
comme butée.
Ne fixer qu’assemblé !
Monter l’interrupteur de sécurité de manière à ce que
il soit difficilement accessible au personnel
opérateur lorsque le protecteur est ouvert.
l’entretien et le remplacement soient possibles.
Introduire la languette dans la tête d’actionnement.
Fixer l’interrupteur de sécurité de façon permanen-
te.
Pour les applications de sécurité (position fixe),
monter l’interrupteur à l’aide de vis M5x30.
Relier l’élément d’actionnement au protecteur de
manière permanente et indissociable, par ex. avec
les vis à usage unique fournies, par rivetage ou
par soudage.
Mettre en place une butée supplémentaire pour la
partie mobile du protecteur.

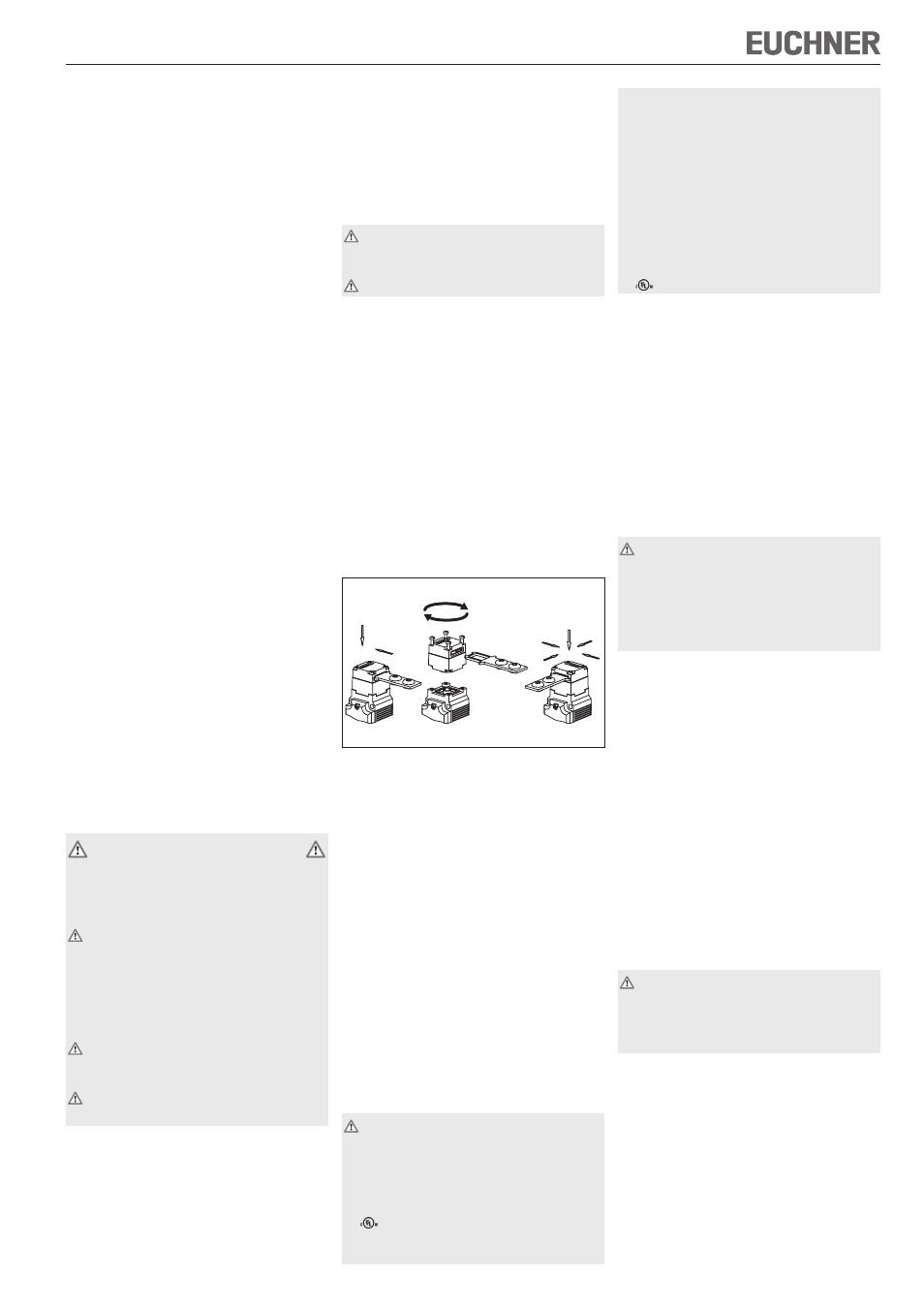

Changement du sens d’actionnement
Figure 1 : Changement du sens d’actionnement
Retirer les vis de la tête d’actionnement.
Régler le sens voulu.
Serrer les vis au couple de 0,6 Nm.
Obturer les ouvertures d’actionnement non utilisées
à l’aide des capuchons de fente fournis.
Protection contre les influences ambiantes
La condition pour garantir une fonction de sécurité
durable et parfaite est de protéger la tête
d’actionnement contre la pénétration de corps
étrangers comme les copeaux, le sable, les grenailles,
etc.
Obturer l’ouverture d’actionnement non utilisée à l’aide
du capuchon de fente fourni.
En cas de laquage, couvrir l’ouverture d’actionnement,
la languette et la plaque signalétique !
Pour le nettoyage des interrupteurs de sécurité,
utiliser uniquement des produits de nettoyage
exempts de solvants !
Raccordement électrique
Tenir compte, pour le choix du matériau isolant
ou des conducteurs, de la température élevée
régnant à l’intérieur du boîtier (selon les
conditions de fonctionnement) !
Pour SGA avec connecteur :
Pour que l’utilisation soit conforme aux exigences
de
, une alimentation ou un transformateur de
classe 2 doit être utilisé conformément à UL1310
ou UL1585.
Les câbles de raccordement des interrupteurs de
sécurité installés sur un site doivent être séparés
des autres câbles électriques, mobiles ou fixes, et
des autres composants non isolés, d’une distance
minimale de 50,8 mm, si ceux-ci présentent une
tension supérieure à 150 V. Ceci n’est pas nécessaire
si les câbles mobiles sont munis de matériaux
isolants adaptés, présentant une résistance
diélectrique égale ou supérieure aux autres
composants importants de l’installation.
Pour SGA sans connecteur :
Pour que l’utilisation soit conforme aux exigences
de
, utiliser un câble de cuivre 60/75 °C.
Version SGA1... (Entrée de câble M20x1,5)
Monter le presse-étoupe M20x1,5 avec le type de
protection adapté.
Section de conducteur 0,34 ... 1,5 mm².
Pour l’affectation des contacts, voir fig. 2.
Raccorder le conducteur de protection.
Serrer les vis de connexion au couple de 0,6 Nm.
Veiller à l’étanchéité à l’entrée du câble.
Fermer le couvercle de l’interrupteur et le visser.
Version SGA2... (Connecteur SR6/SR11 voir
plaque signalétique)
Pour l’affectation des contacts, voir fig. 2.
Contrôle fonctionnel
Avertissement ! Risque de blessures mortelles
en cas d’erreurs lors de l’installation ou du
contrôle fonctionnel.
Assurez-vous que personne ne se trouve dans
la zone de danger avant de débuter le contrôle
fonctionnel. Observez les consignes en vigueur
relatives à la prévention des accidents.
Procéder à un contrôle complet de la fonction de
sécurité à l’issue de l’installation et après la survenue
d’un défaut. Procédez de la manière suivante :
Contrôle du fonctionnement mécanique
La languette doit rentrer facilement dans la tête
d’actionnement. Pour le contrôle, fermer plusieurs
fois le protecteur.
Contrôle du fonctionnement électrique
1. Enclencher la tension de service.
2. Fermer tous les protecteurs.
La machine ne doit pas démarrer automatiquement.
3. Valider le fonctionnement dans la commande.
4. Ouvrir le protecteur.
La machine doit s’arrêter et ne plus pouvoir être
redémarrée tant que le protecteur est ouvert.
Répétez les étapes 2 - 4 individuellement pour chaque
protecteur.
Contrôle et entretien
En cas d’endommagement ou d’usure, il est né-
cessaire de remplacer entièrement l’interrupteur
avec l’élément d’actionnement.
Le remplacement de composants ou de sous-
ensembles n’est pas autorisé !
Aucun entretien n’est nécessaire. Pour garantir un
fonctionnement irréprochable et durable, il convient
toutefois de vérifier régulièrement les points
suivants :
Fonction de commutation correcte
Bonne fixation des composants
Dépôts et usure
Étanchéité à l’entrée du câble
Serrage des connexions ou des connecteurs.
Remarque : l’année de construction figure dans le
coin inférieur droit de la plaque signalétique.
A
D
B
C
