Istruzioni di impiego dei finecorsa di sicurezza SGA...

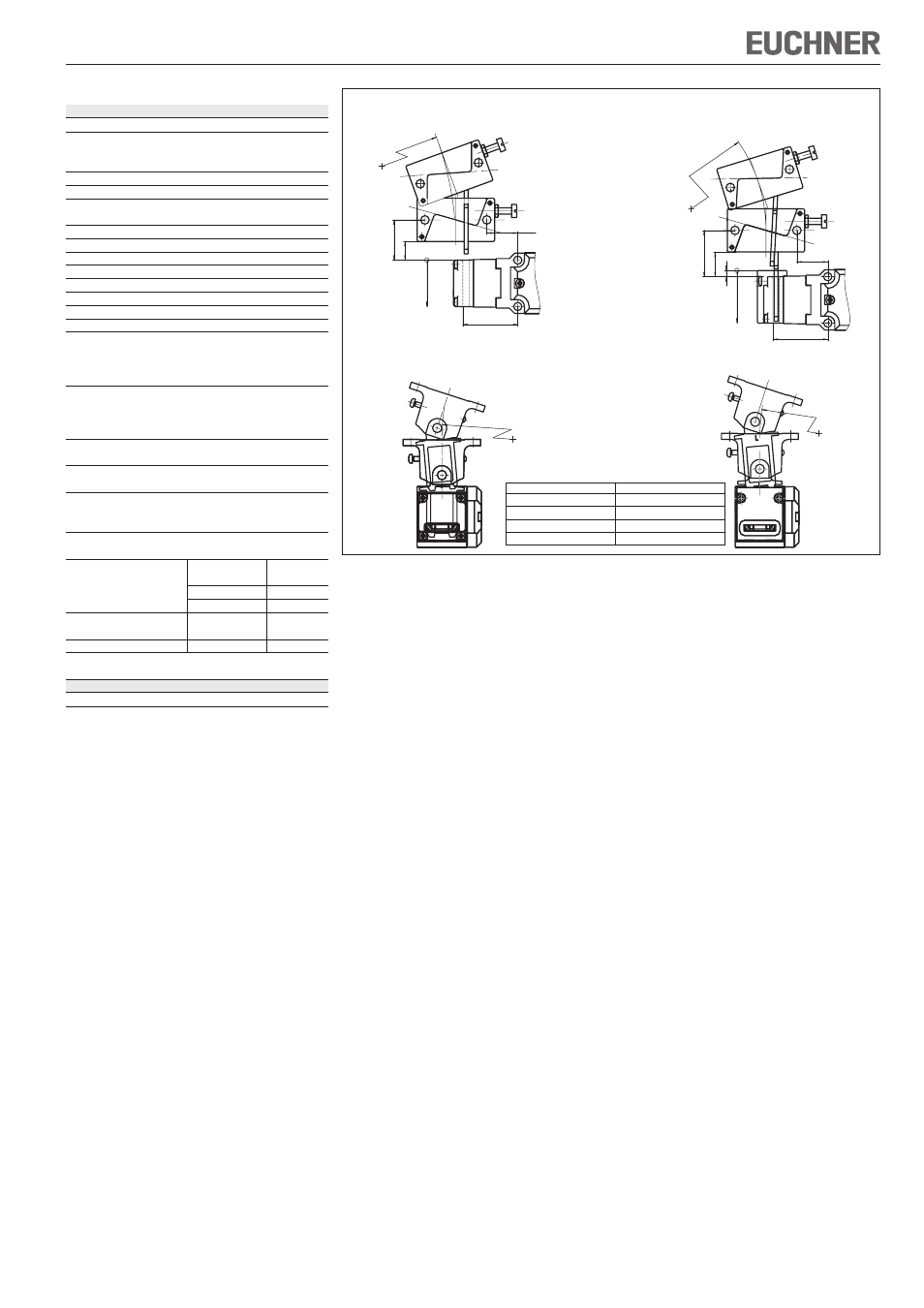

Fig. 4: Raggi di riparo minimi
Tipo di azionatore Raggio riparo min. [mm]
Azionatore-S-G... 300
Azionatore-S-W... 300
AZIONATORE ROTATIVO-S-OU... 200
AZIONATORE ROTATIVO-S-LR... 200
Azionatore rotativo S-OU-LN per
invito a imbuto
Azionatore rotativo S-LR-LN per
invito a imbuto
16
30
R >
200
35,5
4
28,5 +5
20
R>200
Azionatore rotativo S-OU-SN
Azionatore rotativo S-LR-SN
24,5 +5
12
26
35,5
R >
20
200
R>200
Dati tecnici
Parametri Valore
Materiale della custodia alluminio pressofuso
Grado di protezione sec. IEC 60529
SGA1...
IP67
SGA2... IP65
Durata meccanica 2x10 6 manovre
Temperatura ambiente -20...+80°C
Grado di inquinamento
3 (industria)
(esterno, secondo EN 60947-1)
Posizione di installazione
qualsiasi
Velocità di azionamento max. 20 m/min
Forza di azionamento
25 N
Frequenza di azionamento max. 6700/h
Forza di estrazione
25 N
Forza di ritenuta 10 N
Principio di commutazione microinterruttore ad azione lenta
Materiale dei contatti lega di argento placcata oro
Tipo di collegamento
SGA1...
Collegamento a vite
SGA2...SR6 connettore SR6, 6 poli+PE
SGA2...SR11 connettore SR11, 11 poli+PE
Sezione del conduttore (rigido/flessibile)
SGA1...
0,34 ... 1,5 mm²
SGA2...SR6 0,5 ... 1,5 mm²
SGA2...SR11 0,5 mm²
Tensione di commutazione min.
12 V
a 10 mA
Corrente di commutazione
min. a 24 V
1 mA
Protezione contro cortocircuiti
(fusibile di comando) secondo
4 A gG
IEC 60269-1
Corrente continua termica
standard I
th
4 A
Categoria di impiego
SGA1.../SGA2...SR6 SGA2...SR11
sec. EN 60947-5-1
AC-15
4 A 230 V 4 A 50 V
DC-13 4 A 24 V 4 A 24 V
Rigidità dielettrica
(impulsiva) nominale
U
imp
= 2,5 kV U
imp
= 1,5 kV
Tensione di isolamento nominale U
i
= 250 V U
i
= 50 V
Corrente di cortocircuito
condizionata
100 A
Valori di affidabilità secondo EN ISO 13849-1
B
10d
3 x 10 6
