18
Figura 2a, Centraline PUJ1200B/PUJ1201B
Figure 2b
2.
Montare la pompa manuale sul piano in due posizioni usando
le apparecchiature fornite. Vedere Figura 34.
Figure 3, P-80 Pompe a mano
3.
Montare la pompa manuale sul piano in quattro posizioni
usando le apparecchiature fornite. Usare delle staffe per fissare
saldamente la parte superiore della pompa. Vedere Figura 4.
Figura 4, pompa manuale P-802
3.4 Collegamenti idraulici
1.
Collegare il tubo flessibile (o i tubi flessibili) dalla pompa al
cilindro.
2.
Serrare tutti i giunti e i raccordi.
NOTA:
Usare 1
1/2
giri di nastro di Teflon sui filetti NPTF,
lasciando il primo filetto completamente libero dal nastro per
garantire che nel sistema idraulico non penetrino dei pezzi di
nastro, provocando così perdite o danni.
4.0 FUNZIONAMENTO/AVANZAMENTO E RIENTRO
DEL CILINDRO
IMPORTANTE:
I telai delle presse per officina sono
esclusivamente progettati per operazioni di pressatura, non per
tirare. Per applicazioni in tiro contattate l'ENERPAC.
Per le istruzioni d'uso complete vedere il manuale istruzioni
fornito con ogni cilindro e pompa.
IMPORTANTE: È obbligatorio che l'operatore
conosca bene istruzioni, norme di sicurezza,
segnali d'attenzione e di allarme prima di mettere
in funzione una qualsiasi di queste attrezzature a potenza
elevata. In caso di dubbio, contattare Enerpac.
1
1

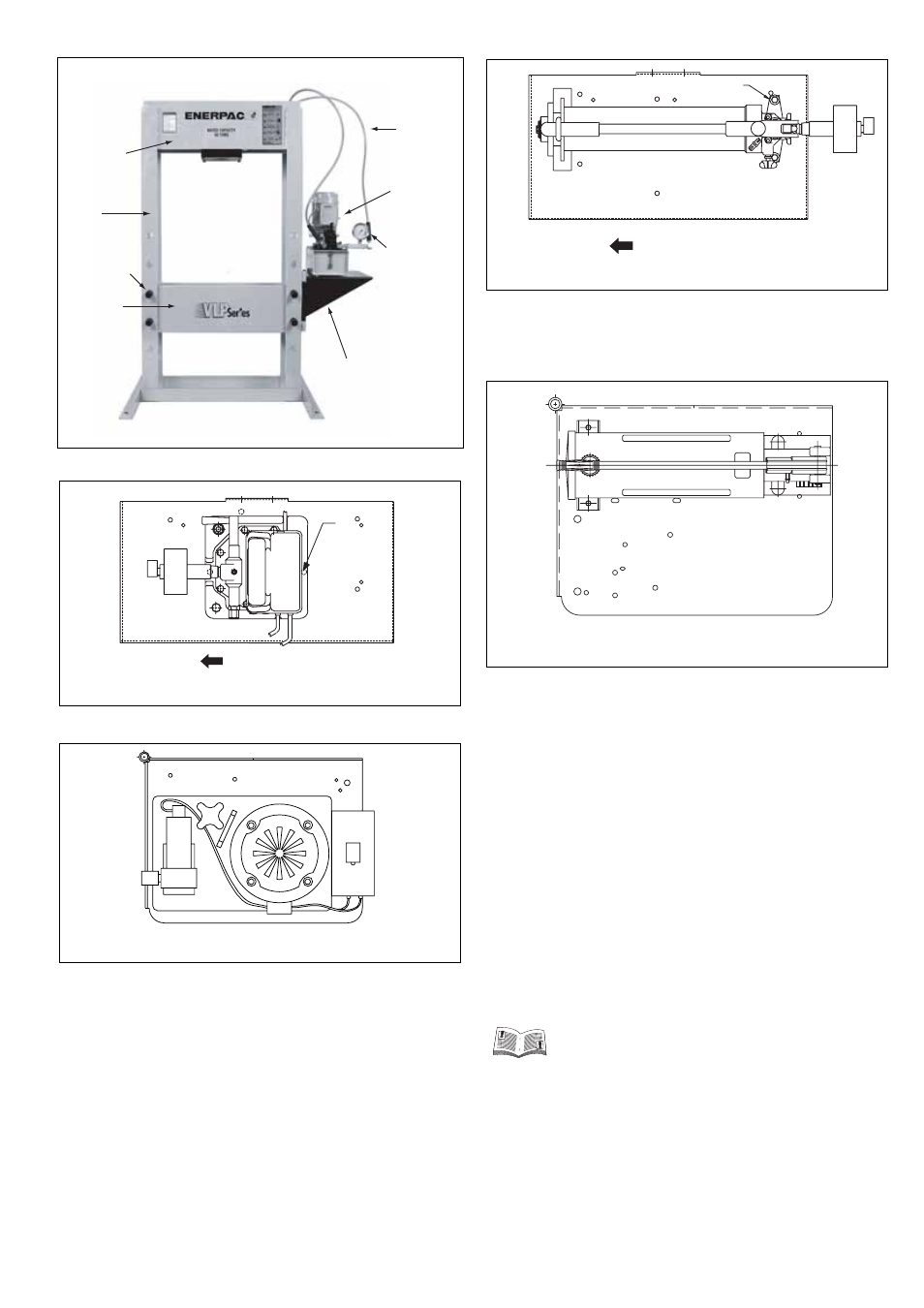

Figura 1, Montaggio della pressa VLP
Parte frontale della pressa
Parte frontale della
pressa
1. Bulloni da 3/8-16 x 38 mm necessari (Qtà. 2)
1. Bulloni da 5/16-18 x 25,4 mm necessari (Qtà.2)
Bancale
superiore
Diritto
Perno
Bancale
inferiore
Tubo
flessibile
Pompa
Manometro
Mensola
