Enerpac XLP 50 and 75 ton User Manual
Page 39
39
6.3 Pompy ręczne
1. Zakręcić zawór spustowy palcami
2. Zwiększyć ciśnienie za pomocą trzonka pompy. Ciśnienie będzie
utrzymane do momentu otwarcia zaworu spustowego
3. Otworzyć zawór spustowy w celu zwolnienia ciśnienia.
6.4 Pompy pneumatyczne
Nacisnąć pedał ciśnienia w celu załączenia przepustnicy i przesunięcia
cylindra do żądanego położenia. Aby cofnąć cylinder, nacisnąć pedał
spustowy.
6.5 Pompy elektrohydrauliczne
1. W celu wysunięcia cylindra przełączyć zawór do położenia wysuwu
i uruchomić pompę
2.
Po osiągnięciu żądanego skoku przełączyć zawór do
położenia neutralnego
3. W celu cofnięcia cylindra przełączyć zawór do położenia powrotu i
uruchomić pompę.
7.0 ZMIANA POŁOŻENIA CYLINDRA (patrz rys. 3)
1. Poluzować (NIE ZDEJMOWAĆ) nakrętkę motylkową (D) znajdującą
się pod dolnym wspornikiem cylindra
2. Przesunąć zespół bloku mocującego cylindra (A) do żądanego
położenia na ramie prasy
3. Dokręcić starannie nakrętkę motylkową (D), gdy cylinder znajdzie się
w żądanym położeniu.
8.0 KONSERWACJA
8.1 Układ hydrauliczny
1. Podzespoły hydrauliczne powinny być wolne od brudu, smaru,
wiórów i niepotrzebnego sprzętu
2. Okresowo sprawdzać system hydrauliczny pod kątem uszkodzonych
podzespołów, poluzowanych podłączeń i przecieków. Wszystkie
uszkodzone i przeciekające podzespoły niezwłocznie wymienić
lub naprawić
3. Zmieniać olej hydrauliczny w układzie co 50 godzin roboczych
4. Używać tylko oleju hydraulicznego Enerpac. Używanie płynów innych
niż olej hydrauliczny Enerpac może spowodować uszkodzenie
układu i utratę gwarancji Enerpac
5. Pełne instrukcje dotyczące podzespołów hydraulicznych można
znaleźć w instrukcjach pompy i cylindra.
8.2 Rama prasy
1. Obszar roboczy i łoże pracy powinny być wolne od brudu, smaru,
wiórów i niepotrzebnych narzędzi i mocowań
2.
Okresowo sprawdzać ramę prasy pod kątem dokręcenia śrub
i uszkodzeń części ramy. Wszystkie uszkodzone podzespoły
niezwłocznie wymienić lub naprawić
3.
W przypadku uszkodzenia powłoki farby urządzenie należy
przemalować w celach antykorozyjnych i estetycznych.
PL
D
A

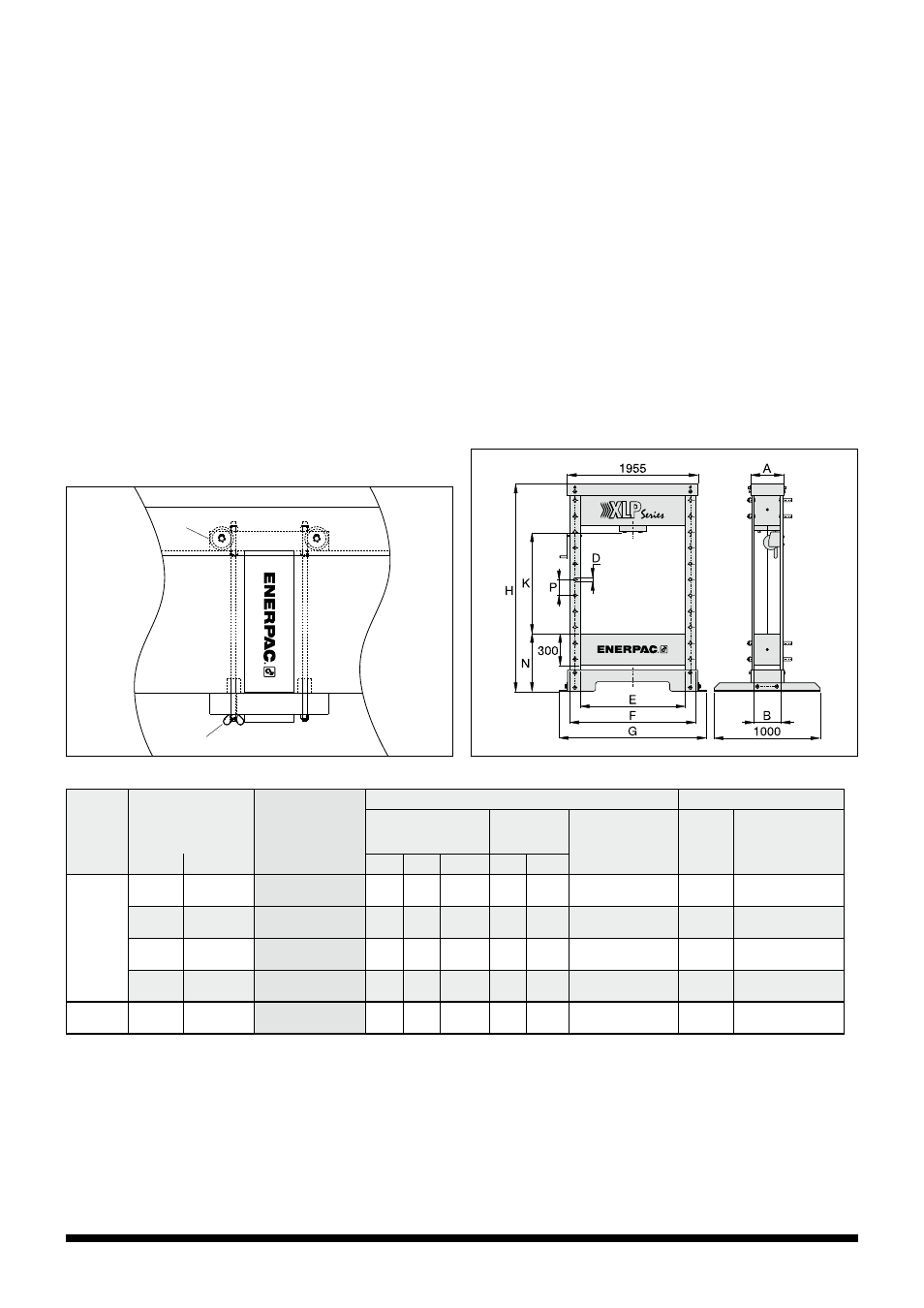

Rys. 3
Prasy 50- i 75-tonowe serii XLP
Nacisk
prasy
tony (kN)
Maks.
prześwit prasy
(mm)
Prasa
Numer modelu
Rodzaj napędu
Cylinder
Typ pompy
Typ zaworu
Numer
modelu pompy
Skok
(mm)
Nr modelu
W pionie
W poziomie
Man.
Elek.
Pneum.
Man.
Elek.
50 (498)
993
990
XLP-506P802 *
•
-
-
•
-
P-802
159
RC-506
993
990
XLP-506XA12G *
-
-
•
•
-
XA-12G
159
RC-506
993
990
XLP-506ZES *
-
•
-
-
•
ZE4410SE-E050
156
RR-506
993
990
XLP-5013ZES *
-
•
-
-
•
ZE4410SE-E050
334
RR-5013
75 (718)
989
990
XLP-756XA12G *
-
-
•
•
-
XA-12G
156
RC-756
* 50- i 75-tonowe prasy serii XLP można zamówić jako fabrycznie zmontowaną ramę prasy.
Do numeru modelu prasy należy dodać przyrostek „M”. Przykład: XLP-506XA12G-M.
