Enerpac XLP 50 and 75 ton - Manual (Page 19)

19
6.2 Eliminación del aire del sistema hidráulico
NOTA: La eliminación del aire se puede realizar más rápidamente si se
purga el aire de la(s) manguera(s) antes de conectarlas a los puertos
del cilindro.
Haga avanzar y retraer el cilindro varias veces, evitando que se forme
presión. El aire se ha extraído completamente del sistema cuando
note que el cilindro avanza y se retrae con facilidad.
6.3 Bombas manuales
1. Cierre la válvula de descarga con la mano
2. Opere el mango de la bomba para crear presión. La presión se
mantendrá hasta que se abra la válvula de descarga
3. Abra la válvula de descarga para liberar presión.
6.4 Bombas accionadas por aire
Presione el lado de presión del pedal para activar el regulador de
presión y avanzar el cilindro hasta la carrera deseada. Para hacer
retroceder el cilindro, presione la descarga
6.5 Bombas eléctricas
1. Para hacer avanzar el cilindro, cambie la válvula a la posición de
avance y haga funcionar la bomba
2. Cambie la válvula a neutro cuando se haya alcanzado la carrera
deseada
3. Para hacer avanzar el cilindro, cambie la válvula a la posición de
retracción y haga funcionar la bomba.
7.0 REPOSICIONAMIENTO DEL CILINDRO (véase figura 3)
1. Afloje, NO QUITE, la tuerca de mariposa (D) que se encuentra bajo
el soporte del cilindro inferior
2. Deslice el bloque de montaje del cilindro (A) a la posición deseada
en el bastidor de la prensa
3. Apriete firmemente la tuerca de mariposa (D) cuando cilindro esté
en la ubicación deseada.
8.0 MANTENIMIENTO
8.1 Sistema hidráulico
1. Mantenga todos los componentes hidráulicos libres de suciedad,
grasa, virutas, y equipos innecesarios
2. Revise periódicamente el sistema hidráulico en busca de
componentes dañados, conexiones flojas o fugas. Reemplace o
repare inmediatamente componentes dañados o con fugas
3. Cambie el aceite hidráulico en su sistema cada 50 horas de
funcionamiento
4. Use sólo aceite hidráulico Enerpac. El uso de fluidos que no sean
aceite hidráulico Enerpac puede causar daños a su sistema y
puede anular su garantía Enerpac
5. Para instrucciones completas sobre los componentes hidráulicos,
consulte las instrucciones que se entregan con la bomba y el
cilindro.
8.2 Bastidor de la prensa
1. Mantenga el área de trabajo y la prensa libre de suciedad, virutas,
y herramientas y accesorios innecesarios
2. Compruebe periódicamente el bastidor de la prensa para asegurarse
de que todos los pernos estén bien apretados y las piezas del
bastidor en buen estado. Reemplace o repare inmediatamente
piezas dañadas
3. Si comienza a dañarse considerablemente la pintura, debe volverse
a pintar la unidad para prevenir oxidación y mantener el bastidor en
buen estado.
ES
D
A

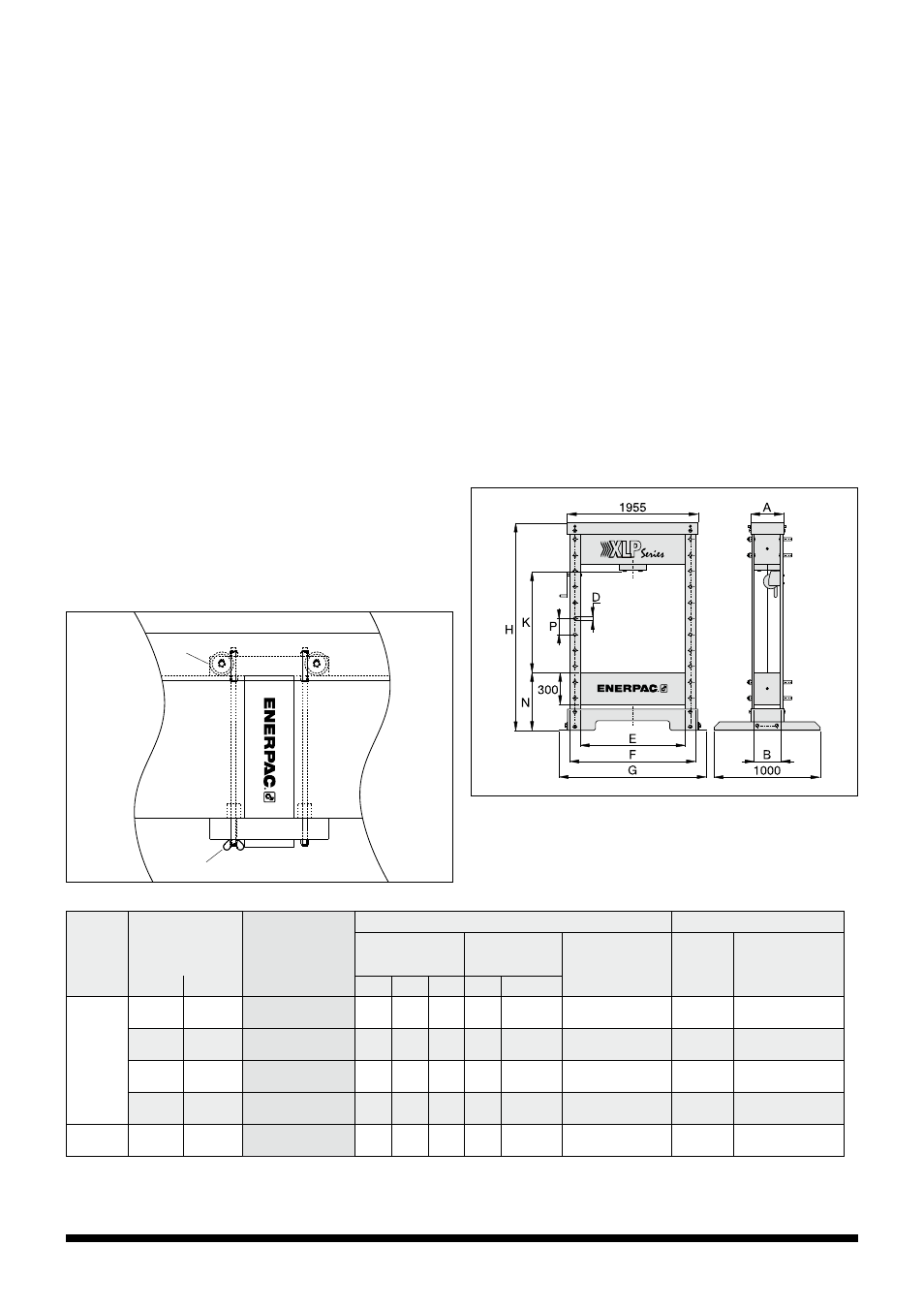

Figura 3
Prensa XLP de 50 y 75 toneladas
Fuerza de
la prensa
toneladas
(kN)
Abertura Máx. (mm) Modelo de
la prensa Bomba Cilindro
Tipo de bomba Tipo de válvula Modelo de
la bomba Carrera
(mm) No. de modelo
Vertical Horizontal Man. Eléc. Aire Man. Eléc.
50 (498)
993 990 XLP-506P802 *
•
- -
•
- P-802 159 RC-506
993 990 XLP-506XA12G * -
- • •
- XA-12G 159 RC-506
993 990 XLP-506ZES * -
•
- -
•
ZE4410SE-E050 156 RR-506
993 990 XLP-5013ZES * -
•
- -
•
ZE4410SE-E050 334 RR-5013
75 (718)
989 990 XLP-756XA12G * - -
• •
- XA-12G 156 RC-756
* Las prensas de 50 y 75 toneladas de la serie XLP se pueden pedir con bastidor de prensa ensamblado en fábrica.
Añada el sufijo “M” para el número de modelo de la prensa. Ejemplo: XLP-506XA12G-M.
