3.0 INSTALAÇÃO

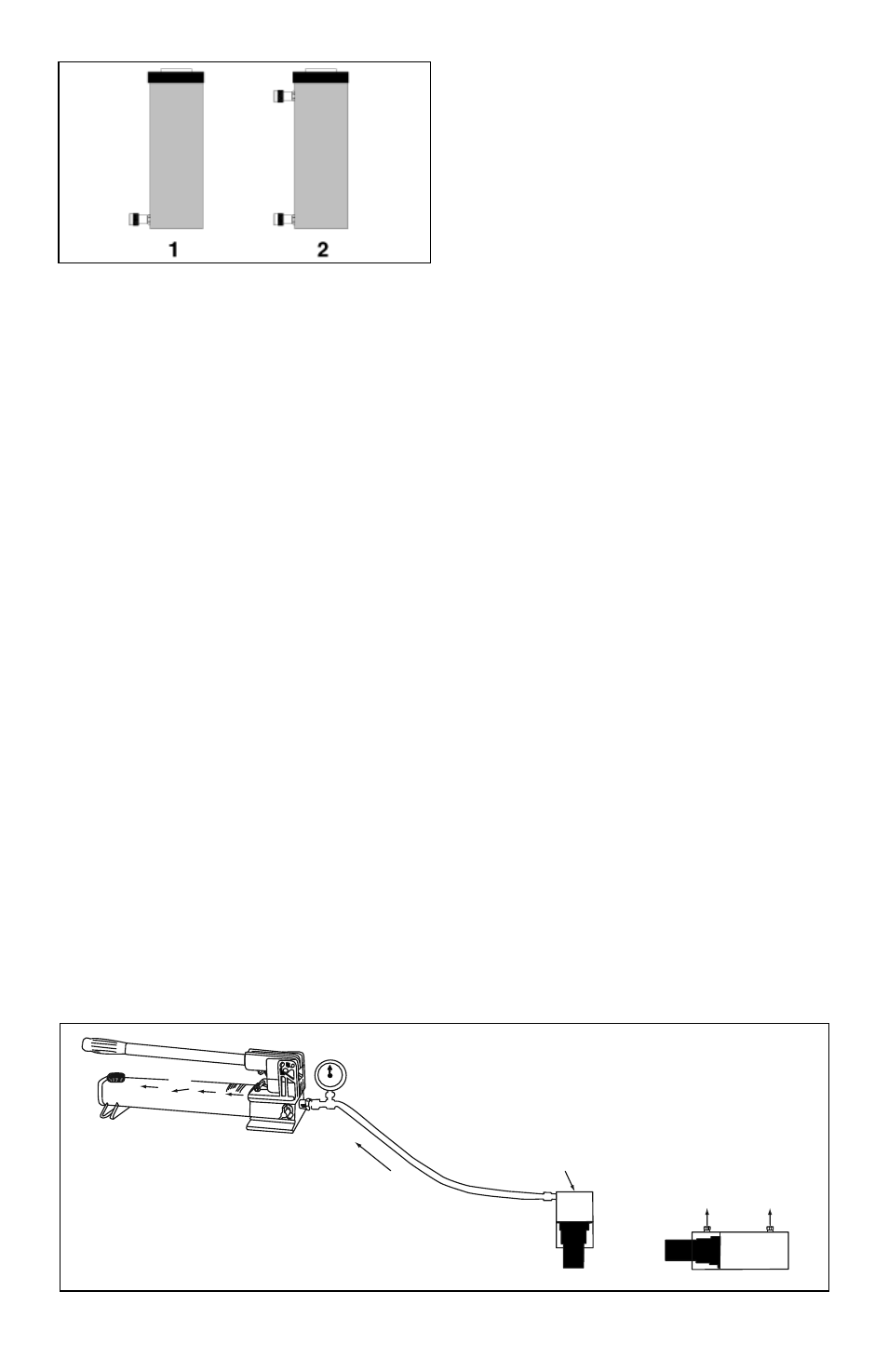

1. Faça as conexões hidráulicas. Use uma

bomba com válvula de alívio ou uma válvula
de 3 vias e uma mangueira para cilindros de
simples ação (1). Use uma bomba com
válvula de 4 vias e duas mangueiras para
cilindros de dupla ação (2).

IMPORTANTE:

Ao utilizar cilindros de dupla

ação, verifique se os dois engates estão
conectados.

Todos os engates deverão ser apertados
manualmente. Engates soltos bloqueiam o
fluxo de óleo entre a bomba e o cilindro.

2. Sangre

o

ar

do

cilindro

conforme

demonstrado abaixo.

Cilindros de simples ação:

Posicione o

cilindro de tal forma que a haste fique voltada
para baixo e o cilindro esteja posicionado
abaixo do nível da bomba. Distenda e retraia a
haste do cilindro por 2 ou três vezes.

Cilindros de dupla ação:

Coloque o cilindro

na posição horizontal com os engates voltados
para cima. Distenda e retraia a haste do
cilindro por 2 ou três vezes.

NOTA:

Para que os cilindros operem em sua

capacidade total, a rosca do colarinho deve
estar completamente rosqueada no dispositivo
correspondente.

NOTA:

O uso de acessórios ou extensões no

cilindro reduz a sua capacidade em pelo
menos 50%.

4.0 OPERAÇÃO

Acione a bomba hidráulica para fazer com que
o cilindro avance ou retorne. Há cilindros de
simples ação com retorno por mola, outros
são de retorno por carga. A velocidade de
retorno

depende

do

comprimento

da

mangueira e outras restrições na linha.
Cilindros de dupla ação são acionados nos
dois sentidos pela bomba.

O anel de parada do cilindro foi projetado para
suportar a carga total. Entretanto, para reduzir
o desgaste no cilindro, utilize o curso menor,
sempre que possível.

Nota:

O

curso

e

a

carga

nominais

estabelecidos pelo fabricante são os limites
máximos

de

segurança. A

boa

prática

recomenda que somente 80% desses valores
nominais sejam utilizados!

5.0 MANUTENÇÃO

1. Use somente óleo hidráulico Enerpac com

estes cilindros. A utilização de qualquer
outro óleo pode invalidar a sua garantia.

2. Use conexões guarda-pó nos engates das

mangueiras quando elas não estiverem
conectadas aos cilindros. Mantenha o
cilindro totalmente limpo para prolongar a
sua vida útil.

3. Enquanto os cilindros não estiverem em

uso, guarde-os na posição vertical para
evitar deformação das vedações.

6.0 IDENTIFICAÇÃO DE PROBLEMAS

(p. 28)

Estes cilindros deverão ser consertados apenas
nos Centros de Serviço Autorizado Enerpac. Os
cilindros de simples ação que são do tipo
retorno por mola necessitam técnicas especiais
de desmontagem para evitar lesões pessoais.

A

B

27

ar

ar
