3.0 INSTALLAZIONE

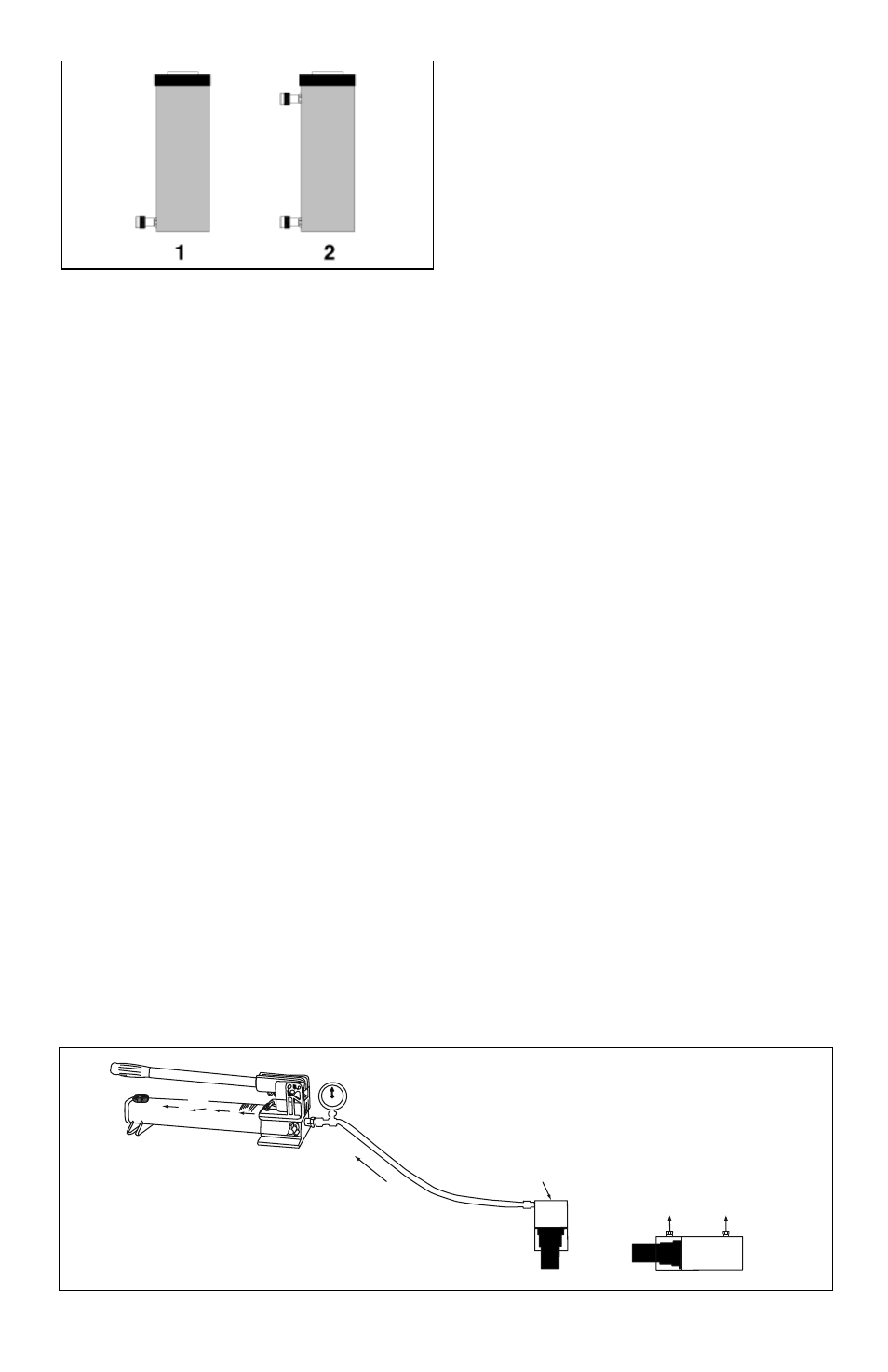

1. Effettuare i collegamenti idraulici. Con i

cilindri ad effetto singolo (1), usare una
pompa con una valvola di scarico o una
valvola a 3 vie ed un tubo flessibile. Usare
una pompa con una valvola a 4 vie e due
tubi flessibili per i cilindri a doppio effetto (2).

IMPORTANTE:

nei cilindri a doppio effetto

devono essere collegati entrambi gli attacchi.

Serrare a fondo manualmente tutti gli
attacchi. Se gli attacchi sono lenti, il flusso
dell’olio tra la pompa e il cilindro si blocca.

2. Rimuovere l’aria dal cilindro come indicato

qui di seguito. Cilindri ad effetto singolo:
disporre il cilindro in modo che lo stantuffo
sia rivolto verso il basso ed il cilindro si trovi
ad un’altezza inferiore rispetto alla pompa.
Estendere e retrarre a fondo il cilindro due o
tre volte.

Cilindri a doppio effetto: disporre il cilindro
su un fianco, con gli attacchi rivolti verso
l’alto. Estendere e retrarre a fondo il cilindro
due o tre volte.

NOTA

: le filettature con collare sono garantite

per l’intera capacità del cilindro solo quando
sono completamente inserite negli accessori.

NOTA

: l’uso di prolunghe o di accessori del

cilindro riduce la capacità del cilindro di almeno
il 50%.

4.0 FUNZIONAMENTO

Azionare la pompa idraulica per estendere e
retrarre il cilindro. Alcuni cilindri ad effetto
singolo effettuano la corsa di ritorno sotto
l’effetto di una molla, altri sotto l’azione di un
carico. La velocità di retrazione è influenzata
dalla lunghezza del tubo flessibile idraulico e
da altre ostruzioni presenti nella tubazione. I
cilindri a doppio effetto sono azionati dalla
pompa sia in estensione che in retrazione.

La ghiera di finecorsa del cilindro è progettata
per

assorbire

l’intero

carico.

Volendo

comunque ridurre l’usura del cilindro, usare
una corsa sempre inferiore alla massima
consentita.

NOTA:

I valori della forza e della corsa dati dal

costruttore, sono i massimi entro i limiti di
sicurezza. La buona pratica consiglia di usate
solo l’ 80% di questi valori.

5.0 MANUTENZIONE

1. Con questi cilindri usare solo olio Enerpac.

L’uso di qualsiasi altro olio può far decadere
la garanzia.

2. Utilizzare i cappellotti di protezione quando

i cilindri sono scollegati dal tubo flessibile.
Mantenere pulito il cilindro per prolungarne
la durata utile.

3. Conservare i cilindri in posizione verticale,

per

evitare

la

deformazione

delle

guarnizioni.

6.0 INDIVIDUAZIONE E SOLUZIONE DEI

PROBLEMI (p. 16)

Questi cilindri devono essere riparati solo
presso i Centri di Assistenza Autorizzati
Enerpac. I cilindri ad effetto singolo sono
precaricati a molla e pertanto richiedono speciali
tecniche di smontaggio per evitare infortuni.

A

B

15

aira

aira
